f

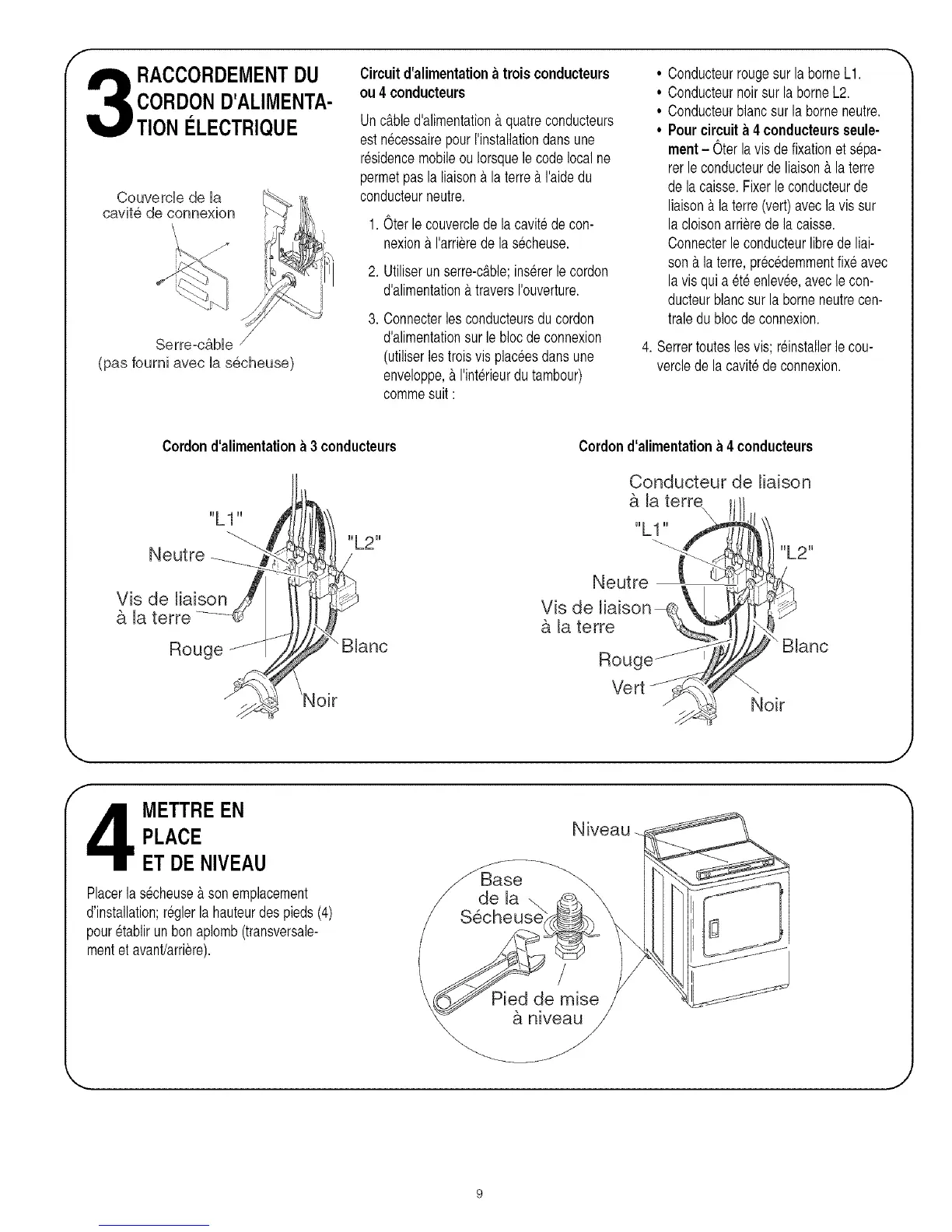

RACCORDEMENTDU
CORDOND'ALIMENTA-
ITIONI_LECTRIQUE
Couverde de Ha
cavit6 de connexion
Serre=c#,Me /
(pas fourni avec Hasecheuse)
Circuitd'alimentationa troisconducteurs
ou4 conducteurs
Unc&bled'alimentationa quatreconducteurs
estnecessairepourI'installationdansune
residencemobileouIorsquele codelocalne
permetpas laliaisona la terre_.I'aidedu
conducteurneutre.
1.0ter lecouverclede lacavitede con-
nexiona I'arrierede la secheuse.
2. Utiliserunserre-c&ble;insererlecordon
d'alimentationa traversI'ouverture.
3. Connecterles conducteursducordon
d'alimentationsur le blocdeconnexion
(utiliserlestroisvisplaceesdansune
enveloppe,a I'interieurdutambour)
commesuit :
• Conducteurrougesurla borneL1.
• Conducteurnoirsur la borneL2.
• Conducteurblancsurla borneneutre.
• Pourcircuita 4conducteursseule-
merit- Oterla visdefixationet sepa-
rerle conducteurdeliaison&la terre
dela caisse.Fixerleconducteurde
liaison&laterre(vert)aveclavis sur
lacloisonarrierede la caisse.
Connecterle conducteurlibrede liai-
son_.la terre,prec6demmentfixeavec
lavisqui a et6enlevee,aveclecon-
ducteurblancsur la borneneutrecen-
traledublocde connexion.
4. Serrertouteslesvis;reinstal]erlecou-
verclede la cavitedeconnexion.
Cordond'alimentationa 3 conducteurs
%1 ""
""L2""
Neutre
Vis de liaison
& la terre
Rouge Blanc
Cordond'alimentationa 4 conducteurs
Conducteur de liaison
& la terre,
'"L1""
""L2"'
Neutre
Vis de
& la terre
Rouge
Vert
Blanc
Noir
f
METTREEN
PLACE
ETDE NIVEAU
Placerla secheusea sonemplacement
d'installation;reglerlahauteurdes pieds(4)
pouretablirunbonaplomb(transversale-
mentetavant/arriere).
J
& niveau
J
