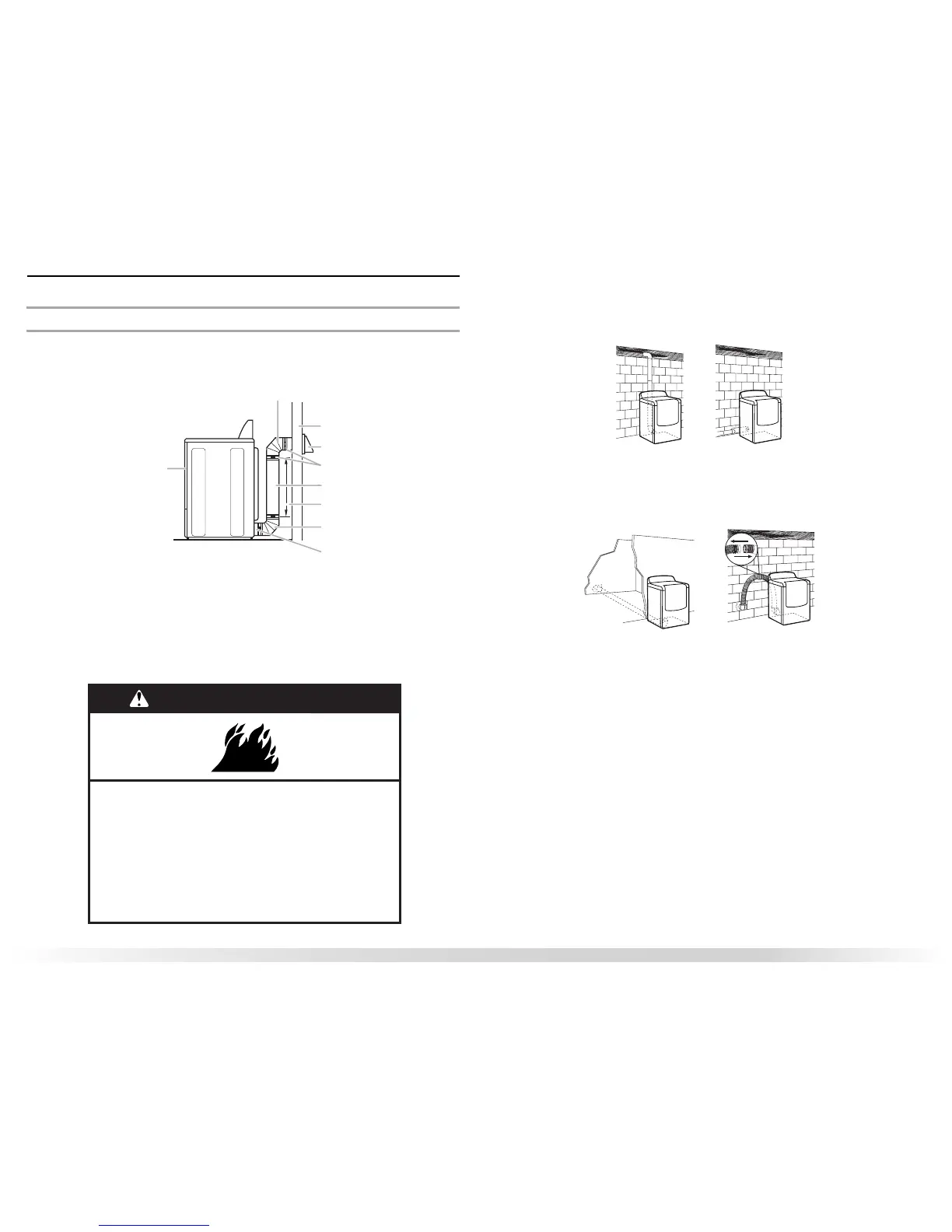

Planification du système d’évacuation
Choisir un type de système d’évacuation
Installations d’évacuation recommandées
Les installations typiques consistent à acheminer le conduit d’évacuation à l’arrière de la
sécheuse.
A
B
B
C
D
E
F
G
H
A. Sécheuse
B. Coude
C. Mur
D. Clapet de décharge
E. Brides
F. Conduit métallique rigide ou flexible
G. Longueur de condui
t nécessaire pour
raccorder les coudes
H. Bouche de décharge
Installations d'évacuation facultatives
Il existe de nombreux systèmes d'évacuation. Choisir le système qui convient le mieux à votre
installation.
Risque d’incendie
Recouvrir l’orifice d'évacuation non utilisé avec la
trousse suivante :
8212503
Contacter votre marchand local.
Le non-respect de ces instructions peut causer
un décès, un incendie, un choc électrique ou une
blessure grave.
AVERTISSEMENT
Cette sécheuse peut être convertie à l'évacuation par le bas. Si vous préférez, vous pouvez
contacter votre revendeur local pour faire convertir la sécheuse.
Cette sécheuse comporte également un système d'év
acuation par l'arrière, du côté gauche ou
droit. Des trousses (en option) pour ces installations d'évacuation sont nécessaires. Consulter
les instructions du fabricant pour les instructions d'installation des trousses.
A
B
A. Installation de l'évacuation par l'arrière standard
en décalage
B. Installation de l'évacuation par l'arrière vers le
côté droit o
u gauche
C
D
C. Installation de l'évacuation par le bas
D. Installation sur le dessus (également disponible
a
vec un coude de décalage)
REMARQUE : On peut acheter les trousses suivantes pour les installations où le dégagement
est réduit. Veuillez consulter la section “Assistance ou service” de ce guide pour commander.
■ Installation au-dessus de la sécheuse :
Pièce numéro 4396028
■ Installation de périscope (pour l’utilisation en cas de non-concordance de la bouche de
décharge de la sécheuse avec le clapet) :
Pièce numéro 4396037 - 0" (0 cm) à 18" (45,72 cm) de décalage
Pièce numéro 4396011 - 18" (45,72 cm) à 29" (73,66 cm) de décalage
Pièce numéro 4396014 - 29" (73,66 cm) à 50" (127 cm) de décalage
■ Installation d’évacuation par l’arrière (côté gauche ou droit) :
Pièce numéro 4396011
■ Extension du conduit d'évacuation :
Pièce numéro 8544761
■ Évacuation par le bas :
Pièce numéro 8212503
