Entrée TAPE IN 2 (29)
A cette entrée stéréo Cinch, vous pouvez raccorder un appareil de lecture avec
niveau LINE, p. ex. un magnétophone, un lecteur de CD, etc. La douille rouge Cinch
est l'entrée droite, la douille Cinch blanche est l'entrée gauche.
☞
Les entrées TAPE IN 1 et TAPE IN 2 sont sur le même canal de Fader.
Lorsque les deux entrées sont branchées, et qu'un signal est présent
aux deux entrées, le signal mélangé des deux entrées est présent au
canal de Fader 9/10.
Connexion des sorties
Sortie REC-OUT (27)
Vous pouvez brancher sur ces prises Cinch un enregistreur tel que lecteur de cas-
settes, magnétophone ou enregistreur de CD et enregistrer le signal de la table de
mixage. La douille jack portant la lettre « R » est la sortie droite, celle portant la lettre
« L » est la sortie gauche.
MAIN-OUT (L, R) (42)
Le signal de sortie de la table de mixage est présent à ces deux douilles jack symé-
triques, vous pouvez y brancher votre amplificateur terminal. Branchez sur cette sor-
tie l´entrée de votre amplificateur. La douille jack portant la lettre « R » est la sortie
droite, celle portant la lettre « L » est la sortie gauche.
Sortie FX-SEND (41)
Vous pouvez brancher un appareil à effet externe à cette sortie de douille jack mono
asymétrique. La somme des différents signaux de canaux FX est présente à cette
sortie (en fonction des régleurs FX).
Sortie MON-SEND (sortie moniteur) (39)
Vous pouvez brancher votre moniteur audio d'amplificateur ou votre enceinte de
contrôle active à cette sortie de douille jack mono asymétrique. La somme des
signaux de canaux est présente à cette sortie (en fonction des régleurs MON).
Sortie casque d'écoute (40)
Vous pouvez brancher votre casque d'écoute sur cette sortie jack. Les signaux de
sortie MASTER gauche et droit sont appliqués à cette sortie. Le casque d´écoute
doit avoir une impédance d'au moins 100 ohms sous risque d´avoir, le cas échéant,
des désadaptations.
Alimentation électrique
La table de mixage et tous les autres appareils connectés doivent
être mis hors circuit. S´assurer que toutes les liaisons électriques
et câbles de liaison entre l´appareil et les éventuelles rallonges
sont conformes et respectent le mode d’emploi.
13

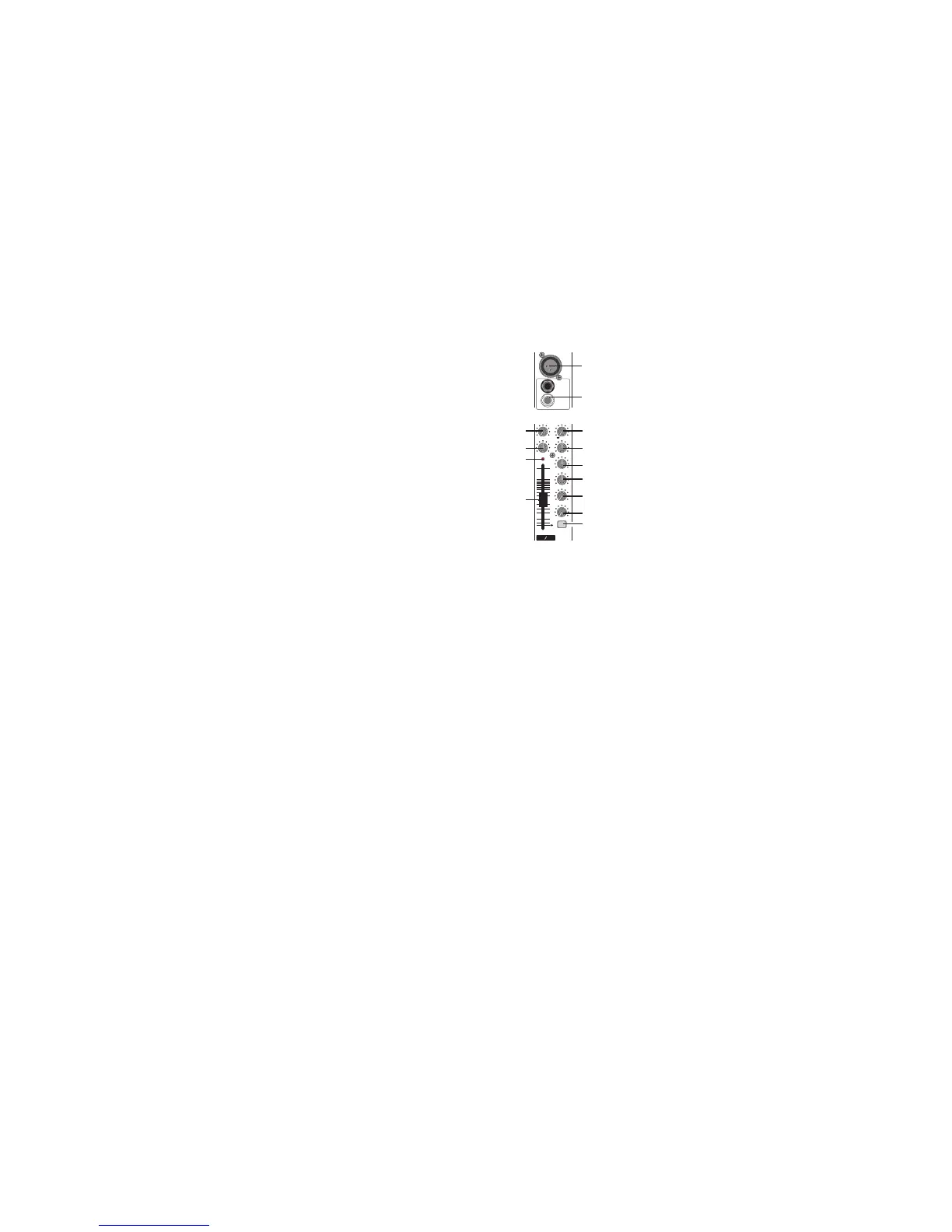

Stereo-Sektion (Kanal 3/4, 5/6 und 7/8)
(14) MIC-Eingang
An diesen symmetrischen XLR-Eingang können Sie ein Konden-
sator oder ein dynamisches Mikrofon anschließen. Wird ein Kon-
densatormikrofon benutzt, kann über die +24V PHANTOM-
Taste (46) die benötigte Phantomspeisespannung eingeschaltet
werden. Die an der Buchse anliegende Phantomspannung
beträgt +24V, wenn das Mischpult mit dem Steckernnetzteil
betrieben wird, bzw. +18V, wenn das Mischpult mit Batterien
betrieben wird.
Der Eingangspegelbereich des Eingangs ist -60 bis -20dB. Der
Eingang ist für symmetrische sowie für unsymmetrische Mikrofo-
ne geeignet.
(15) L/MONO- und R-Klinkenbuchse (Stereo-Eingang)
Über diese beiden unsymmetrische Klinkenbuchsen können Sie
ein LINE-Stereo-Signal einspeisen.
• Klinkenbuchse L/MONO = linker Eingang
• Klinkenbuchse R = rechter Eingang
• Eingangspegel = ~10dB
☞
Wenn Sie den Eingang mit einer Mono-Wiedergabequelle ansteuern,
benutzen Sie bitte zum Einspeisen des Signalsdie mit L/MONO
bezeichnete Klinkenbuchse.
(16) LINE-GAIN-Regler
Mit dem LINE-GAIN-Regler können Sie den Pegel des jeweiligen LINE-Eingangs ein-
stellen. Stellen Sie den Regler so ein, dass die PEAK-Anzeige nicht oder nur gele-
gentlich aufleuchtet.
• Stellung "∞" = minimaler Pegel
• Stellung "10" = maximaler Pegel
(17) MIC-GAIN-Regler
Mit dem MIC-GAIN-Regler können Sie den Pegel des jeweiligen MIC-Eingangs ein-
stellen. Stellen Sie den Regler so ein, dass die PEAK-Anzeige nur gelegentlich auf-
leuchtet.
• Stellung "20" = minimaler Pegel
• Stellung "60" = maximaler Pegel
(18) HI-Klangregler
Beschreibung siehe unter HI-Klangregler (6)
(19) MID-Klangregler
Beschreibung siehe unter MID-Klangregler (7)
