En cas de doute quant au raccordement correct de l’appareil ou
lorsque vous avez des questions pour lesquelles vous ne trouvez
aucune réponse dans le présent mode d’emploi, contactez notre
service technique ou un spécialiste. S´adresser à un technicien en
cas de doute sur le mode opératoire ou sur la sécurité de l’ap-
pareil.
Éléments de connexion et de commande

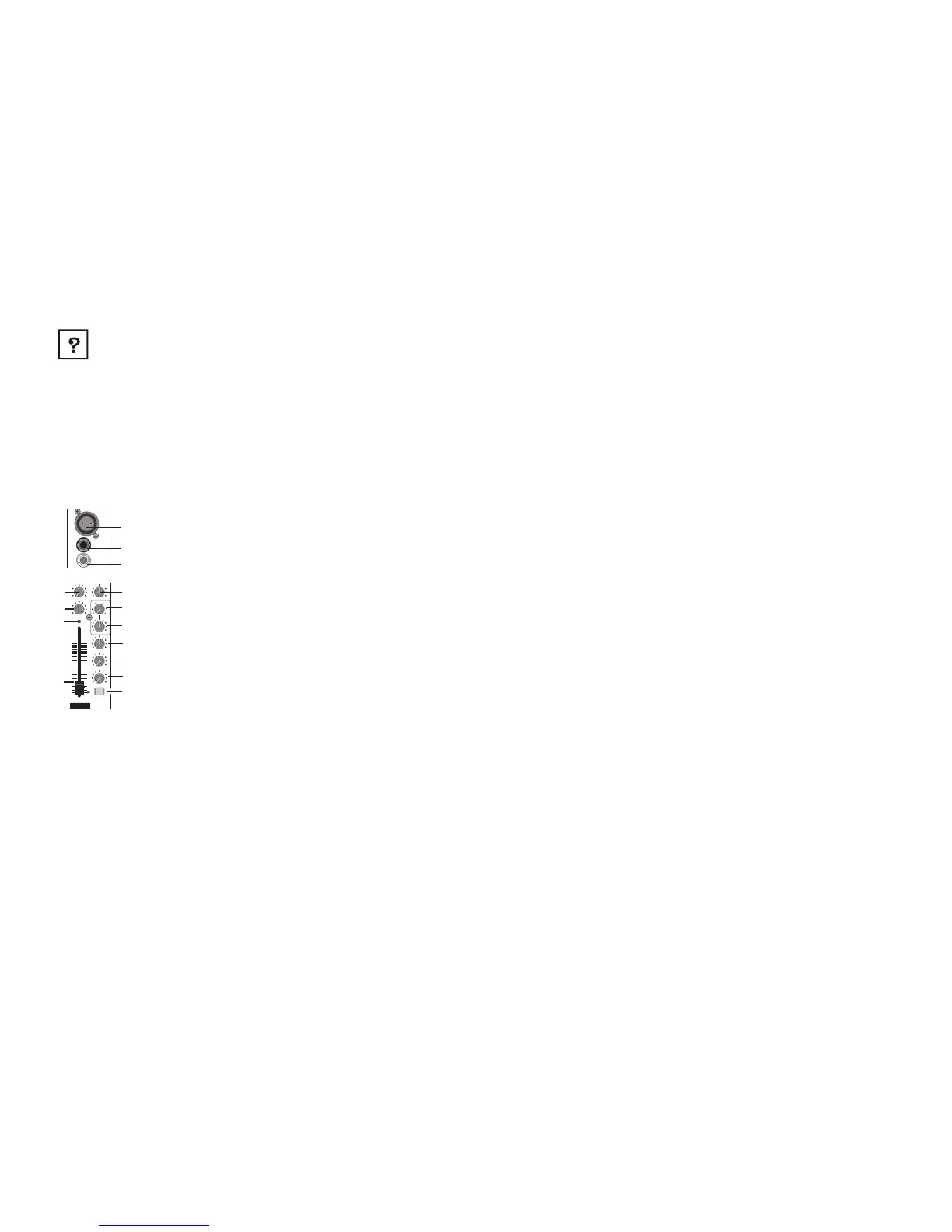

Voir illustration sur le volet rabattable
Section mono (canaux 1 et 2)
(1) Entrée MIC
Un microphone dynamique ou électrostatique se branche sur
cette entrée symétrique XLR. En cas d'utilisation d'un micropho-
ne électrostatique, il est possible de mettre en marche la tension
fantôme nécessaire via la touche FANTOME +24V (46). La ten-
sion fantôme appliquée à la douille est de +24V si la table de
mixage fonctionne avec le bloc d'alimentation, ou de +18V si la
table de mixage fonctionne avec des piles.
La plage de niveau d'entrée de l'entrée est comprise entre -60 et
-20dB. L´entrée convient aux microphones symétriques et asy-
métriques.
(2) Entrée mono LINE
Il est possible de raccorder en mono une source de lecture avec
niveau LINE à cette entrée de prises jack 6,3 mm symétrique.
La plage de niveau d'entrée de l'entrée est comprise entre -40 et
0dB.
☞
Noter que vous ne pouvez raccorder à chaque fois qu'un seul type de
signal par conduit mono, soit l'entrée LINE, soit l'entrée microphone.
Les deux entrées ne doivent pas être raccordées en même temps.
(3) Douille INSERT
La douille INSERT est un point de bouclage qui vous permet d'intégrer un appareil à
effet tel que égaleur, processeur dynamique, etc. dans la transmission de signaux de
la table de mixage. A cet effet, le signal de la table de mixage est séparé et sorti pour
être traité par l'appareil à effet et être réintégré en boucle dans la transmission de
signaux de la table de mixage. Les signaux INSERT sont extraits puis réacheminés
via une prise jack stéréo.
25
Mischpult ein- und ausschalten
Ein Nichtbeachten der nachfolgend beschriebenen Reihenfolge
beim Ein- und Ausschalten des Mischpults könnte die Lautspre-
cher oder den angeschlossenen Verstärker beschädigen.
Einschalten:
• Vergewissern Sie sich, das alle Kanalfader auf minimale Lautstärke eingestellt sind
(Kanalfader ganz nach unten gezogen).
• Schalten Sie zuerst die an das Mischpult angeschlossenen Wiedergabegeräte ein.
• Schalten Sie das Mischpult ein. Bei Steckernetzteilbetrieb mit dem Ein-/Ausschal-
ter (44), bei Batteriebetrieb mit dem AC/BATT-Schalter (47). die Betriebsanzeige
leuchtet.
• Schalten Sie den angeschlossenen Verstärker und das Aufnahmegerät (ange-
schlossen an die REC-Buchsen) ein. Das Gerät ist jetzt betriebsbereit.
Ausschalten:
• Zum Ausschalten des Mischpults drehen Sie zuerst die Lautstärke am Mischpult
und Verstärker auf Minimum zurück.
• Schalten Sie den Verstärker aus.
• Schalten Sie das Mischpult aus. Bei Steckernetzteilbetrieb mit dem Ein-/Ausschal-
ter (44), bei Batteriebetrieb mit dem AC/BATT-Schalter (47). Die Betriebsanzeige
erlischt.
• Schalten Sie danach die Wiedergabegeräte (Plattenspieler, CD-Spieler etc.) aus.
• Sollten Sie das Mischpult für längere Zeit nicht benötigen, ziehen Sie das Stecker-
netzteil aus der Steckdose bzw. entfernen Sie die eingelegten Batterien aus dem
Mischpult.
Eingangssignal einstellen
Passen Sie mit den entsprechendem Eingangspegelregler den Mischpulteingang
dem jeweiligen Ausgangssignal des angeschlossenen Wiedergabegerätes an.
Die nachfolgende Beschreibung bezieht sich auf den Faderkanal 1, kann jedoch
sinngemäß für die anderen Faderkanäle übernommen werden.
• Ziehen Sie den MAIN-Faderregler (51) nach unten (Minimum).
• Ziehen Sie den Kanalfader (12) nach unten (Minimum).
• Drehen Sie den GAIN-Regler (4) auf Linksanschlag (Stellung 20dB)
• Legen Sie ein für den Kanal typisches Audiosignal an, z.B. das Line-Signal eines
Keyboards oder eines CD-Spielers.
• Schieben Sie den Kanalfader (12) in Stellung 0dB.
• Schieben Sie den MAIN-Regler (51) in Stellung 0dB.
• Drehen Sie den GAIN-Regler (4) langsam nach rechts.
