84

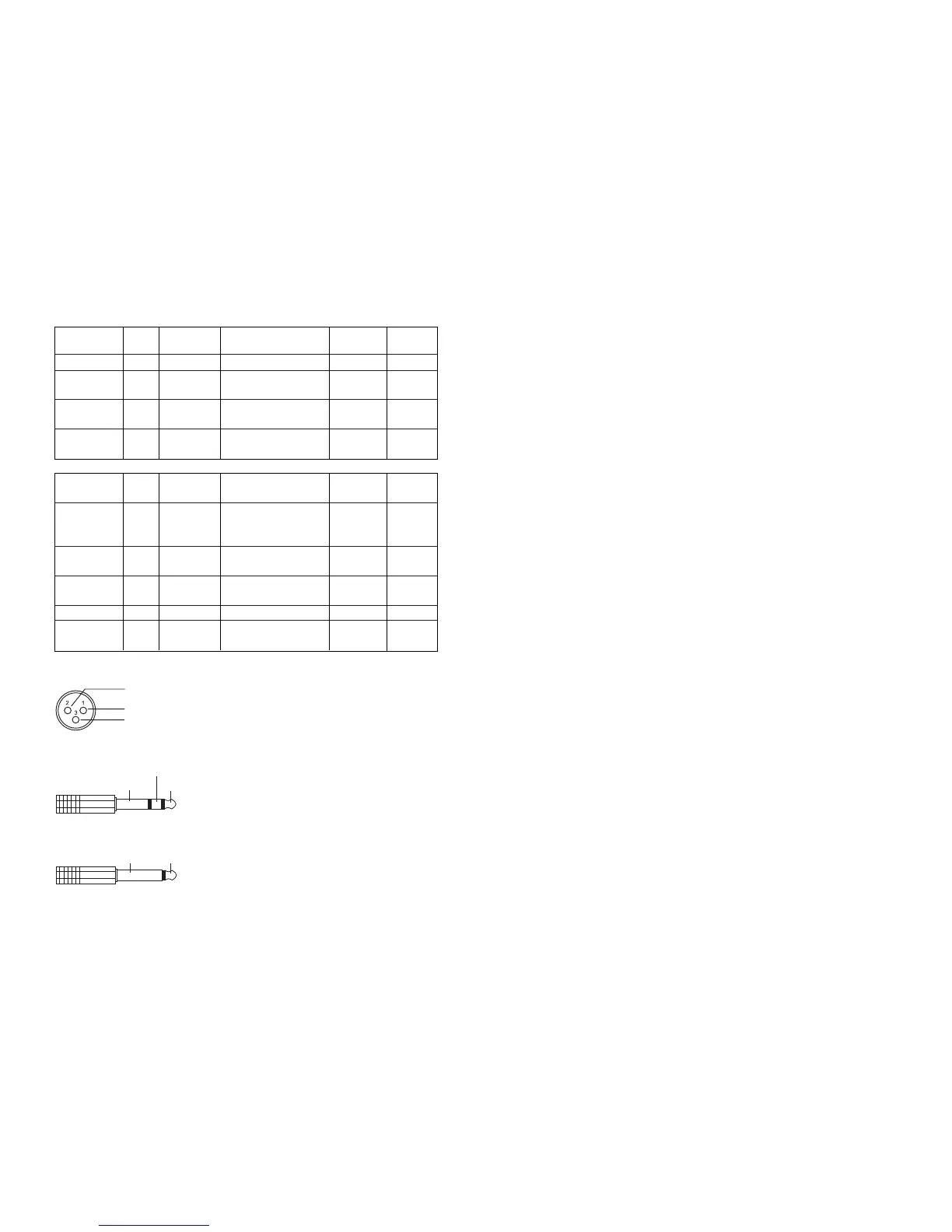

Entrées Quan- Type Raccordement Impédance Niveau
tité d'entrée d'entrée
Microphone 5 Symétrique XLR 2 k ohms -60 dB
Entrées 2 Symétrique Douille jack 47 k ohms -40 dB
Mono-LINE 3 pôles, 6,3 mm
Entrées 3 Asymétrique 2 pièces 6,3mm 2 pôles 10 k ohms -10 dB
Entrées douille jack
Entrées stéréo 2 Asymétrique 4 pièces 10 k ohms -10 dB
Cinch douilles Cinch
Sorties Quan- Type Raccordement Impédance
Niveau
tité de sortie de sortie
Sortie stéréo 1 Symétrique 2 pièces 3 pôles 100 ohms +10 dB
Master 6,3mm
. douille jack
FX SEND 1 Asymétrique 2 pôle 6,3mm 75 ohms +4 dB
douille jack
MON 1 Asymétrique 2 pôle 6,3mm 75 ohms +4 dB
douille jack
REC-OUT 1 Asymétrique 4 douilles Cinch 1 k ohms -6 dB
Casque 1 Asymétrique 3 pôle 6,3mm 100 ohms 3 mW /
d´écoute Douille jack 36 ohms
Douille XLR
Prise jack symétrique
Prise jack asymétrique
5
Bestimmungsgemäße Verwendung
Bei dem "Mc Crypt MCB-1002" handelt es sich um ein Audio-Mischpult für den Ein-
satz im Heimbereich und im semiprofessionellen Bereich. Mit diesem Gerät lassen
sich niederpegelige Audiosignale verschiedener Musikquellen und Instrumente
mischen. Das Gerät wird dabei zwischen die zu mischenden/regelnden Audiosignal-
quellen und einen Audioverstärker geschaltet.
Das gesamte Produkt besteht aus einem Mischpult und einem Steckernetzteil.
Das Steckernetzteil ist nur für den Anschluss an 230 Volt / 50 Hz Wechselspannung
zugelassen. Zur Spannungsversorgung des Mischpults darf nur das mitgelieferte
Steckernetzteil oder entsprechende 9V-Batterien verwendet werden. Eine Verwen-
dung ist nur in geschlossenen trockenen Innenräumen erlaubt. Der Kontakt mit
Feuchtigkeit ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Pro-
duktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektri-
scher Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umge-
baut und das Gehäuse nicht geöffnet werden!
Die Sicherheitshinweise sind unbedingt zu befolgen!
Produktbeschreibung
• Spannungsversorgung über Steckernetzteil oder Batterien
• 2 Mono-Eingänge, 3 Stereo-Eingänge und zwei Stereo-Cinch-Eingänge
• Getrennt einstellbarer Eingangspegel für Mikrofon- und LINE-Eingänge auf den
Stereo-Kanälen
• INSERT-Funktion auf den Mono-Eingängen
• 3-Band-Klangregelung
• Peak-Anzeige für die Eingänge
• Getrennte Ausgangspegelregelung für den Monitor-Ausgang und den FX-Ausgang
• Phantomspeisung für Kondensator-Mikrofone
• MAIN-, Monitor- und FX-Ausgang
• 1 Stereo-Ausgang zum Aufnehmen des Mischpultsignals
• Kopfhöreranschluss
