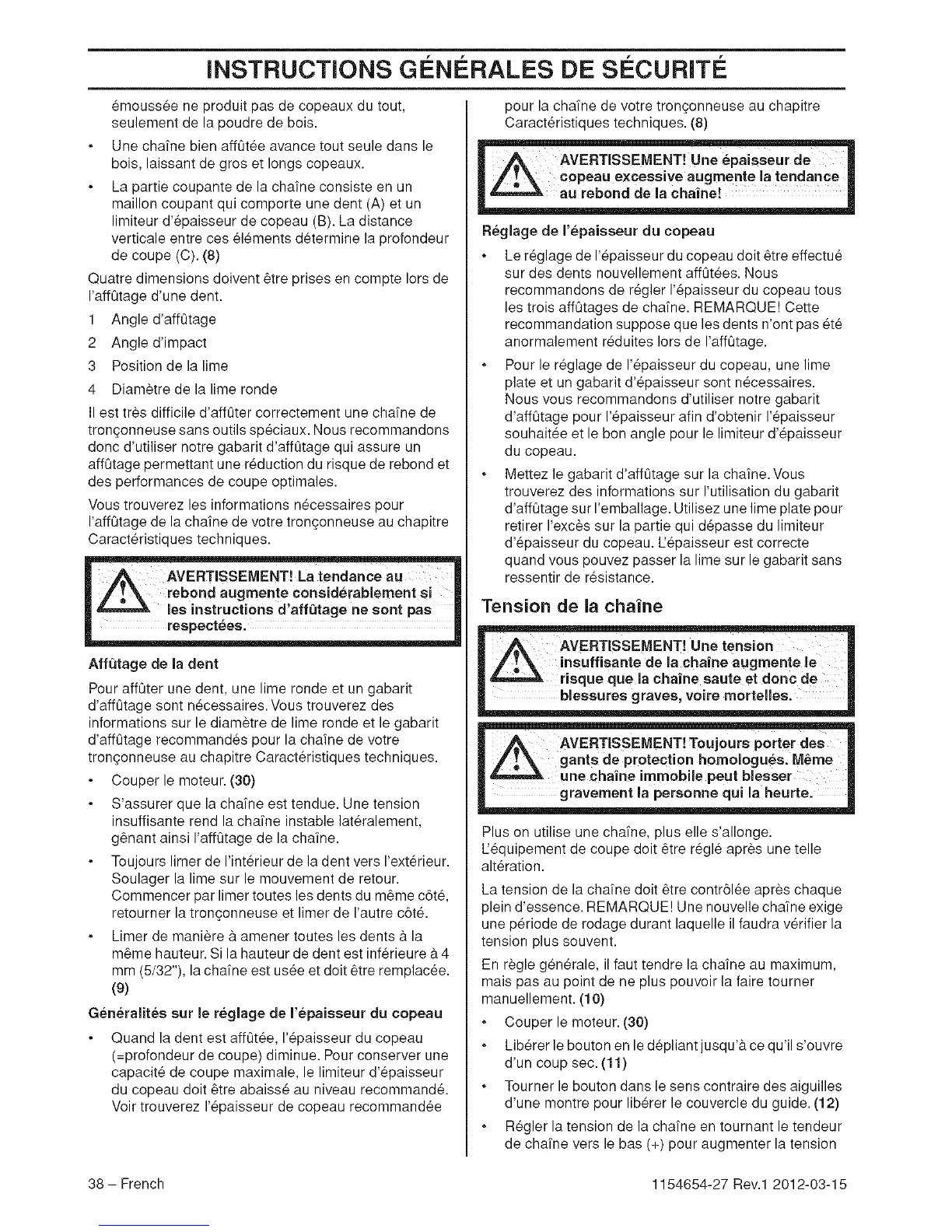

iNSTRUCTiONS GC:NC:RALES DE S¢:CURIT¢:
6mouss6e ne produit pas de copeaux du tout,
seulement de la poudre de bois.
Une chatne bien aff0t6e avance tout seule dans le
bois, laissant de gros et longs copeaux.
La partie coupante de la chaine consiste en un
maillon coupant qui comporte une dent (A) et un
limiteur d'6paisseur de copeau (B). La distance
verticale entre ces _16ments d_termine la profondeur
de coupe (C). (8)
Quatre dimensions doivent _tre prises en compte Iors de
I'affQtage d'une dent.
1 Angle d'aff0tage
2 Angle d'impact
3 Position de la lime
4 Diametre de la lime ronde
II est tres difficile d'aff_ter correctement une cha_ne de
trongonneuse sans outils sp6ciaux. Nous recommandons
donc d'utiliser notre gabarit d'aff0tage qui assure un
affQtage permettant une r6duction du risque de rebond et
des performances de coupe optimales.
Vous trouverez les informations n6cessaires pour
I'affQtage de la chaine de votre trongonneuse au chapitre
Caract6ristiques techniques.
| _! Latendan,_ea.
| _ I_Qtage ne sent pas |
respectees.
Aff_tage de la dent
Pour affQter une dent, une lime ronde et un gabarit
d'aff0tage sent n6cessaires. Vous trouverez des
informations sur le diametre de lime ronde et le gabarit
d'aff0tage recommand6s pour la chaine de votre
trongonneuse au chapitre Caract6ristiques techniques.
Couper le moteur. (30)
S'assurer que la cha[ne est tendue. Une tension
insuffisante rend la cha[ne instable lat6ralement,
g_nant ainsi I'aff0tage de la chaine.
Toujours limer de I'int@ieur de la dent vers I'ext@ieur.
Soulager la lime sur le mouvement de retour.
Commencer par limer toutes les dents du m_me c6t6,
retourner la trongonneuse et limer de I'autre c8t6.
Limer de mani@e a amener toutes les dents b. la
m&me hauteur. Si la hauteur de dent est inf@ieure b.4
mm (5/32"), la cha[ne est us6e et dolt &tre remplac6e.
(g)
Generalitee our le reglage de repaiseeur du copeau
Quand la dent est aff0t6e, 1'6paisseur du copeau
(=profondeur de coupe) diminue. Pour conserver une
capacit6 de coupe maximale, le limiteur d'6paisseur
du copeau dolt _tre abaiss6 au niveau recommand6.
Voir trouverez 1'6paisseur de copeau recommand6e
pour la chatne de votre trongonneuse au chapitre
Caract@istiques techniques. (8)
AvERT S
copsau ex_ente latendance |
Reglage de repaissaur du copeau
Le r6glage de 1'6paisseur du copeau dolt _tre effectu6
sur des dents nouvellement aff0t6es. Nous
recommandons de r6gler 1'6paisseur du copeau tous
les trois affQtages de chatne. REMARQUE! Cette
recommandation suppose que les dents n'ont pas 6t6
anormalement r6duites Iors de I'affQtage.
Pour le r6glage de 1'6paisseur du copeau, une lime
plate et un gabarit d'6paisseur sent n6cessaires.
Nous vous recommandons d'utiliser notre gabarit
d'affOtage pour I'_paisseur afin d'obtenir I'_paisseur
souhait_e et le ben angle pour le limiteur d'_paisseur
du copeau.
Mettez le gabarit d'aff_tage sur la chaine. Vous
trouverez des informations sur I'utilisation du gabarit
d'affOtage sur I'emballage. Utilisez une lime plate pour
retirer I'exc_s sur la partie qui d_passe du limiteur
d'_paisseur du copeau. E_paisseur est correcte
quand vous pouvez passer la lime sur le gabarit sans
ressentir de r_sistance.
Tension de la chaine
| _ risqu_haine saute et denc de |
ble_ves, voire mertelles.
| _f'_ gants de protection hQmologues. M_me |
| _ une chaine immobile peut blesser |
gr_ personne qui la heurte.
Plus on utilise une cha_ne, plus elle s'allonge.
E_quipement de coupe dolt _tre r_gl_ apres une telle
alt@ation.
La tension de la cha[ne dolt _tre contrSl_e apres chaque
plein d'essence. REMARQUE! Une nouvelle chaine exige
une p_riode de rodage durant laquelle il faudra v@ifier la
tension plus souvent.
En regle g_n_rale, il faut tendre la chaine au maximum,
mais pas au point de ne plus pouvoir la faire tourner
manuellement. (10)
Couper le moteur. (30)
Lib@er le bouton en le d_pliant jusqu'b, ce qu'il s'ouvre
d'un coup sec. (11)
Tourner le bouton dans le sens contraire des aiguilles
d'une montre pour lib@er le couvercle du guide. (12)
R_gler la tension de la chatne en tournant le tendeur
de cha[ne vers le bas (+) pour augmenter la tension
