6-3
Pyccкий
CC 10 CW 15 CW 20 CW 25 CW 28 CW 30 CW 38 CW 40 CW 50 CW 60 CW
A (мм) 741 881 1041 1176 959 956 1264 1076 1326 1526
L (мм) 225 225 225 225 339 266 401 266 266 266
УСТАНОВКА КОМНАТНОГО БЛОКА
Внутренний блок необходимо устанавливать таким образом, чтобы исключить короткое замыкание
производимого холодного воздуха. Соблюдайте указанные зазоры при установке. Не устанавливайте
внутренний блок в места, где он может подвергаться воздействию прямого солнечного света. Место
установки должно быть удобным для подключения трубопроводов и дренажа, и должно находиться на
значительном расстоянии от двери.
СКРЫТЫЙ ПОТОЛОЧНЫЙ МОНТАЖ
– Используйте кронштейн, поставляемый вместе с кондиционером.
– Убедитесь, что потолок способен выдерживать вес блока
Центральное расположение оси (см. чертеж ниже)
Обеспечьте зазор для обслуживания и
оптимального потока воздуха, как показано на
схеме.

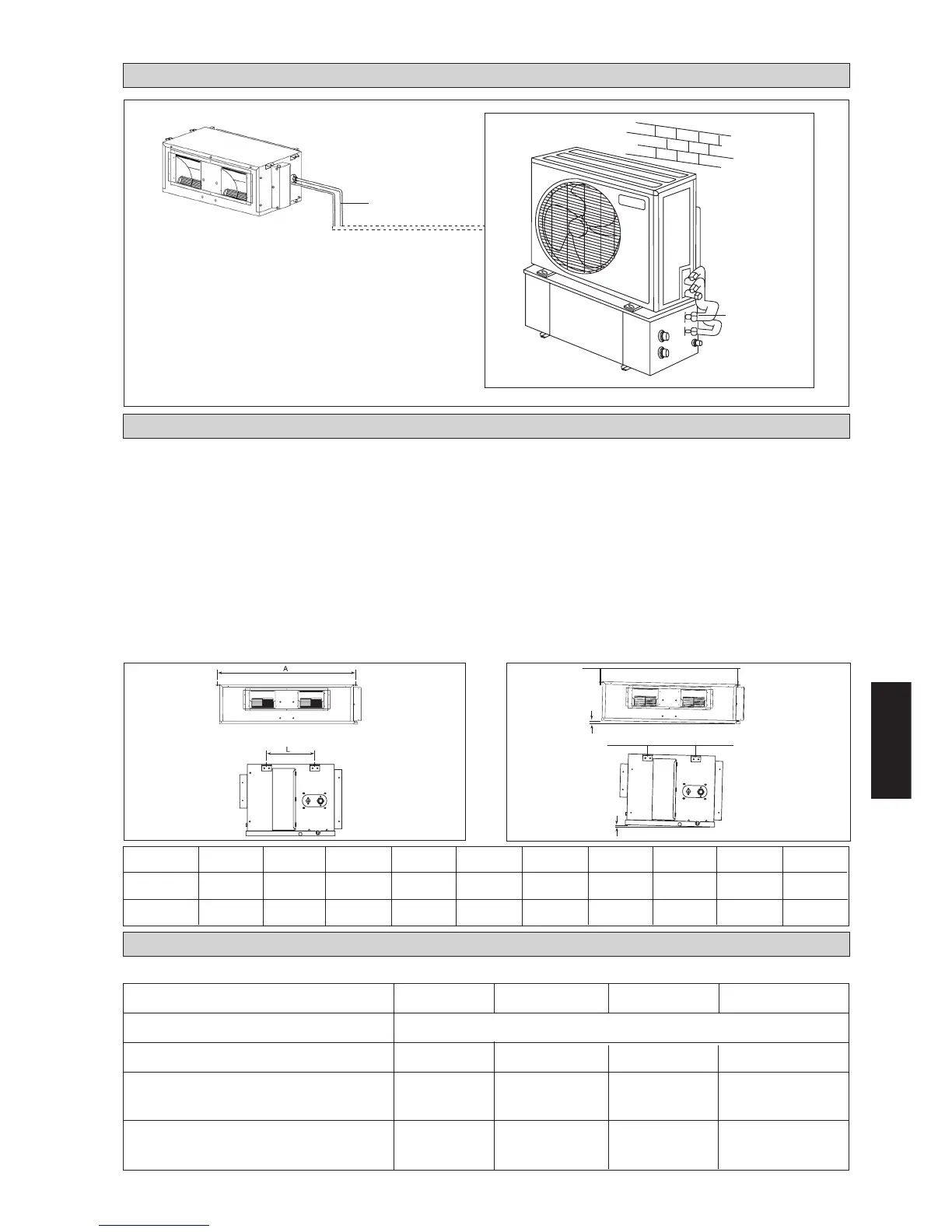

СXEMA УCTAHOBKИ
Трубопроводы
воды
Наpужмы Блoк
Кoмнaтный Блoк
МOДOЛЬ CC 10CW CC 15CW CC 20CW CC 25CW
Диапазон напряжения
220V – 240V / 1Ph / 50Hz + ! или 208V – 230V / 1Ph / 60Hz + !
Рекомендуемый предохранитель
A 10 10 10 10
Сечение шнура сети
мм
2
1,5 1,5 1,5 2,5
Количество проводников
333 3
Сечение проводов межсоединения
мм
2
1,5 1,5 1,5 1,5
Количество проводников
333 3
ЭЛЕКТРИЧЕCKAЯ CXEMA
CC10CW - CC25CW
10 мм
10 мм
Холодильник
