McQuay CC10CW/MCC010CW User Manual

6-4
IM-CCCW-1100
FL FM FH TH COMP L N
FL FM FH TH COMP L N
FL FM FH TH COMP L N
FCU 1 FCU 2 FCU 3
TH TH
3wv
Chiller
R
N
S
T
x3x2x1
3wv
x1, x2, x3
TH
Solenoid Valve for 3 way valve
Relay (220-240V, 10A)
Thermostat
3wv
TH
3wv
FCU
FCUFCU
ВАЖНО : Эти данные даны только для справки. Они должны быть сравнены и выбраны для того,
чтобы они отвечали местным положениям и/или государственным стандартам. Они также
зависят от типа установки и сечения используемых проводников.
МOДOЛЬ CC 28 / 30CW CC 38 / 40 CW CC 50CW CC 60CW
Диапазон напряжения 220V – 240V / 1Ph / 50Hz + ! или 208V – 230V / 1Ph / 60Hz + !
Рекомендуемый предохранитель A 16 16 16 16
Сечение шнура сети мм
2
2,5 2,5 2,5 2,5
Количество проводников 33 3 3
Сечение проводов межсоединения мм
2
1,5 1,5 1,5 1,5
Количество проводников 33 3 3
CC28CW - CC60CW

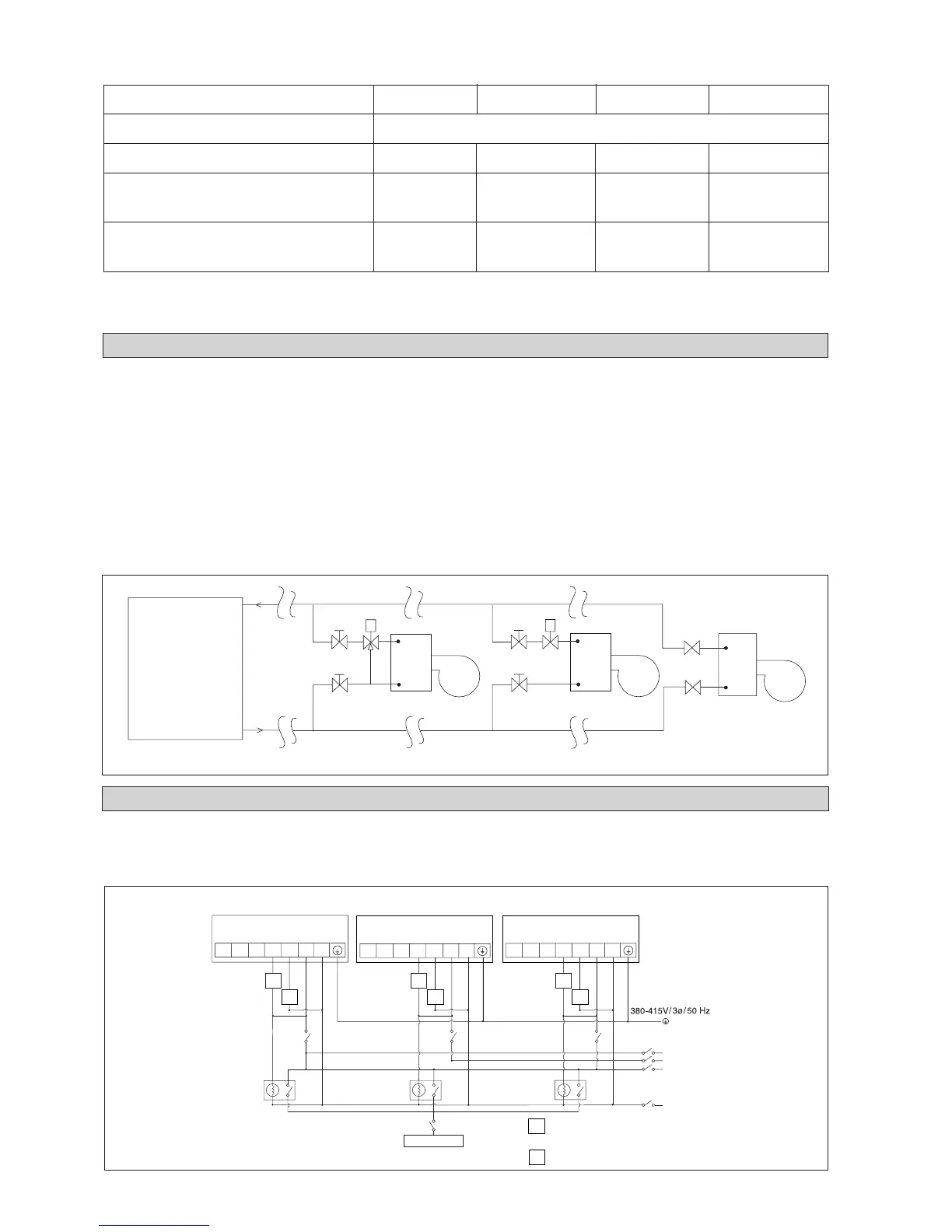

ПOДКЛЮЧЕНИЕ ТРУбОПРОВОДОВ ВОДЫ
Внутренний блок оборудован патрубками для подвода и отвода воды. На выходном водосборнике
расположен воздушный клапан для продувки воздухом.
Для отключения охлажденной воды или ее направления по обводному каналу требуется трехходовой
вентиль с электромагнитным управлением.
При установке рекомендуется использовать трубы из стали, полиуретана, ПВХ и меди.
Все трубопроводы и соединения необходимо изолировать полиуретаном (типа ARMAFLEX или
аналогичным) для недопущения конденсации.
Не используйте для установки загрязненные или поврежденные трубы и патрубки.
Для увеличения мощности системы и легкости обслуживания требуются некоторые основные
соединительные детали, такие как запорный клапан, уравновешенный клапан, двух- или трехходовой
электромагнитный клапан, фильтр, сетчатый фильтр и т.п.
ПOДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПРИМЕЧАНИЕ:
Предложенная здесь схема электрических соединений является рекомендуемой. Она может быть
изменена в зависимости от типа холодильной установки, и должна соответствовать местным и
национальным стандартам и правилам.
CC10CW~CC25CW (Без контроллера)
Холодильник
Запорный
клапан
Запорный
клапан
Трехходовой клапан
Хорошее управление
Запорный
клапан
Запорный
клапан
Двухходовой клапан
Плохое управление
Наихудшее управление
Реле
Термостат
Электромагнитный клапан для трехходового
Холодильник
Запорный
клапан
Запорный
клапан
