2-6
Clef D'immobilisation
Clef Dynamométrique
Tube De L'unité
Intérieure
Ecrou
Tube Avec Dudgeon
Raccord À Visser

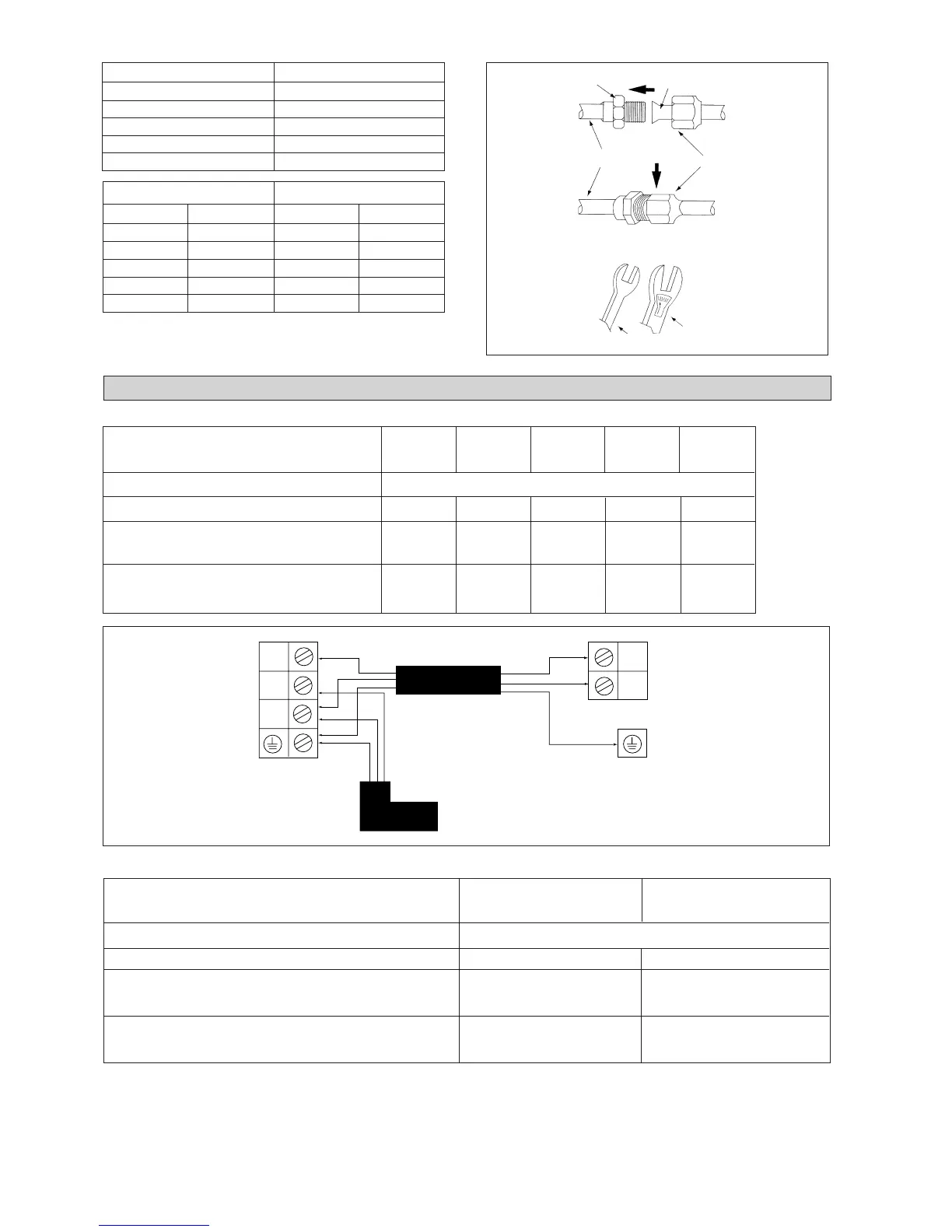

RACCORDEMENT ELECTRIQUE
Raccordement Électrique Des Modeles CE 10~25C
L'alimentation doit être munie d'un dispositif de protec-
tion (disjoncteur ou fusible) ayant un système de
séparation omnipolaire (phase + neutre) avec une
distance d'ouverture des contacts d'au moins 3mm.
!
Bornier De L'unité
Intérieure
Câble De Liaison
Bornier De L'unité
Extérieure
IMPORTANT: (1) Ces valeurs sont données à titre indicatif seulement; elles doivent être vérifiées et ajustées en fonction
des normes et de la réglementations en vigueur. Elles dépendent aussi du type d’installation et du choix
des conducteurs utilisés.
(2) Le voltage adéquat doit être vérifié avec les données de l'étiquette sur l'appareil. ETL n'est applicable
que pour une alimentation électrique de 60Hz.
COMP
L
N
COMP
N
CE 10~25C
Unite Interieure CE 30C CE 35C
Unite Exterieure SL 30C SL 35C
Tension d'alimentation (2) 220V – 240V/1Ph/50Hz + ! ou 208V – 230V/1Ph/60Hz + !
Fusible aM (1) A 25 25
Section du câble d'alim mm
2
4,0 4,0
Nombre de conducteurs (1) 33
Section du câble de liaison mm
2
4,0 4,0
Nombre de conducteurs (1) 44
Raccordement Électrique Des Modeles CE Series 30~35C
Unite Interieure CE 10C CE 15C CE 18C CE 20C CE 25C
Unite Exterieure SL 10B SL 15B SL 18B SL 20B SL 25B
Tension d'alimentation (2)
220V – 240V/1Ph/50Hz + ! ou 208V – 240V/1Ph/60Hz + !
Fusible aM (1) A 10 10 16 16 20
Section du câble d'alim mm
2
1,5 1,5 2,5 2,5 2,5
Nombre de conducteurs (1) 3333 3
Section du câble de liaison mm
2
1,5 1,5 2,5 2,5 2,5
Nombre de conducteurs (1) 3333 3
Cordon
Electrique
Ø Tube, D A (mm)
Pouce mm Impérial Normal
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0
Ø Tubes (mm/pouce) Couple (Nm)
6,35 (1/4) 18
9,53 (3/8) 42
12,7 (1/2) 55
15,88 (5/8) 65
19,05 (3/4) 78
