3-4

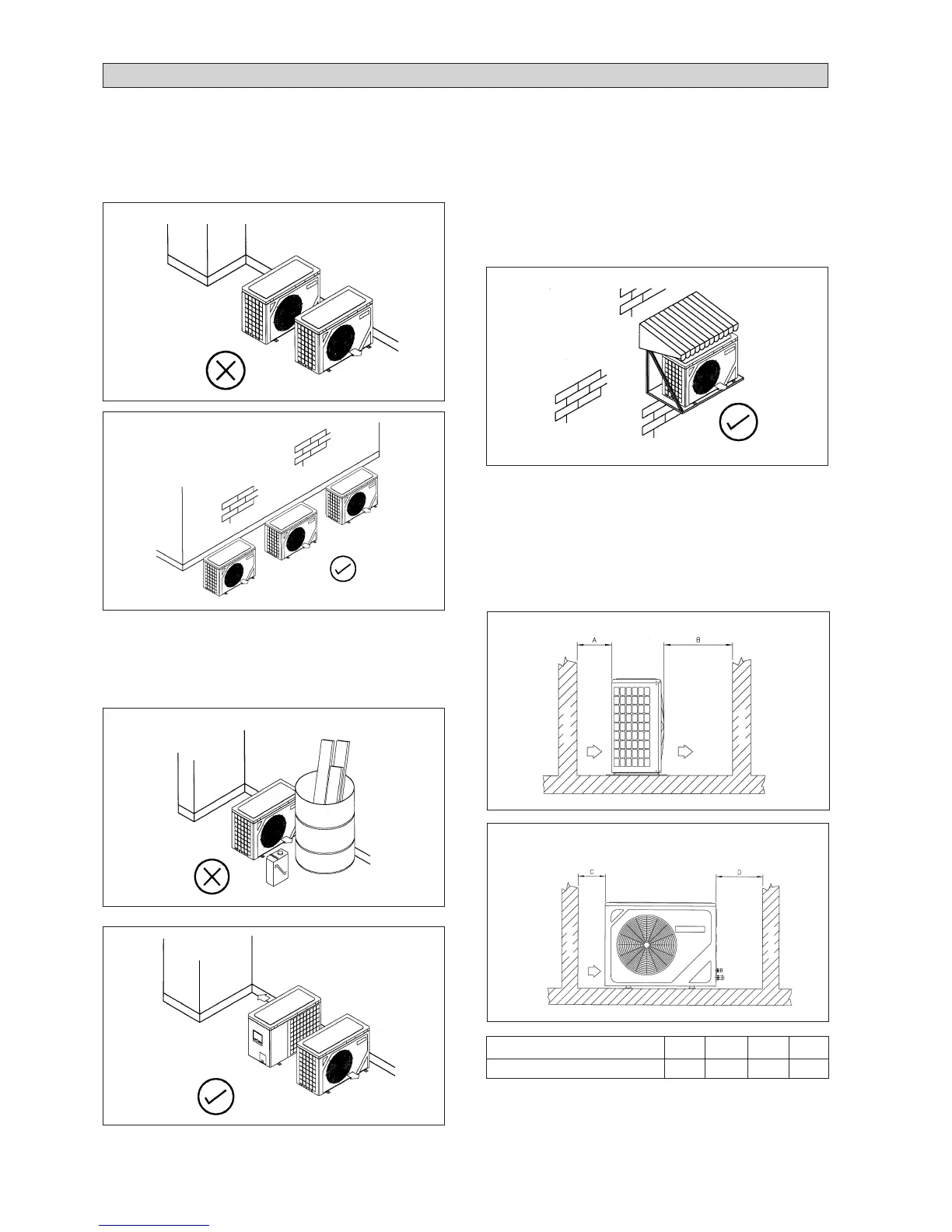

INSTALLATION DES AUßENGERÄTES
Abb. E
Abb. F
• Der Montageort ist ausreichend zu belüften, so daß das
Gerät in vollem Umfang die Luft ansaugen und verteilen
kann, um die Temperatur abzusenken.
• Der Standort muß das Gewicht des Außengerätes tragen
können und sollte zugleich eine Geräusch- und
Vibrationsisolierung bieten.
• Der Standort sollte auch vor direkter Sonneneinstrahlung
geschützt sein. Ggf. ist ein Sonnenschutz anzubringen.
Siehe Abb. I.
• Es ist darauf zu achten, daß die Zu- und Abluft vom
Gerät ungehindert strömen kann. Daher sind alle
Gegenstände zu entfernen, die die Ansaug- und
Ausblasvorrichtungen blockieren könnten. Siehe Abb.
G und H.
• Das Außengerät mit dem Kondensator ist so zu
installieren, daß die abgeführte Warmluft nicht wieder
einströmen kann (Interferenz). Zwecks Wartung sollte
um das Gerät herum ausreichend Raum freibleiben.
Siehe Abb. E und F.
Abb. G
Abb. H
Alle Modell A B C D
Mindestabstand
(mm)
300 1000 300 500
Abb. J
Rückluft
Wandelement
Wandelement
Abb. I
Abb. K
Abluft
• Der Standort darf nicht einer stark staub-,öl-, salz- oder
schwefelhaltigen Luft ausgesetzt sein.
Montageabstände Des Aussengeräts
SL-Modellreihen (Siehe Abb. J und K)
Abluft
Rückluft
Wandelement
Wandelement
