2-10

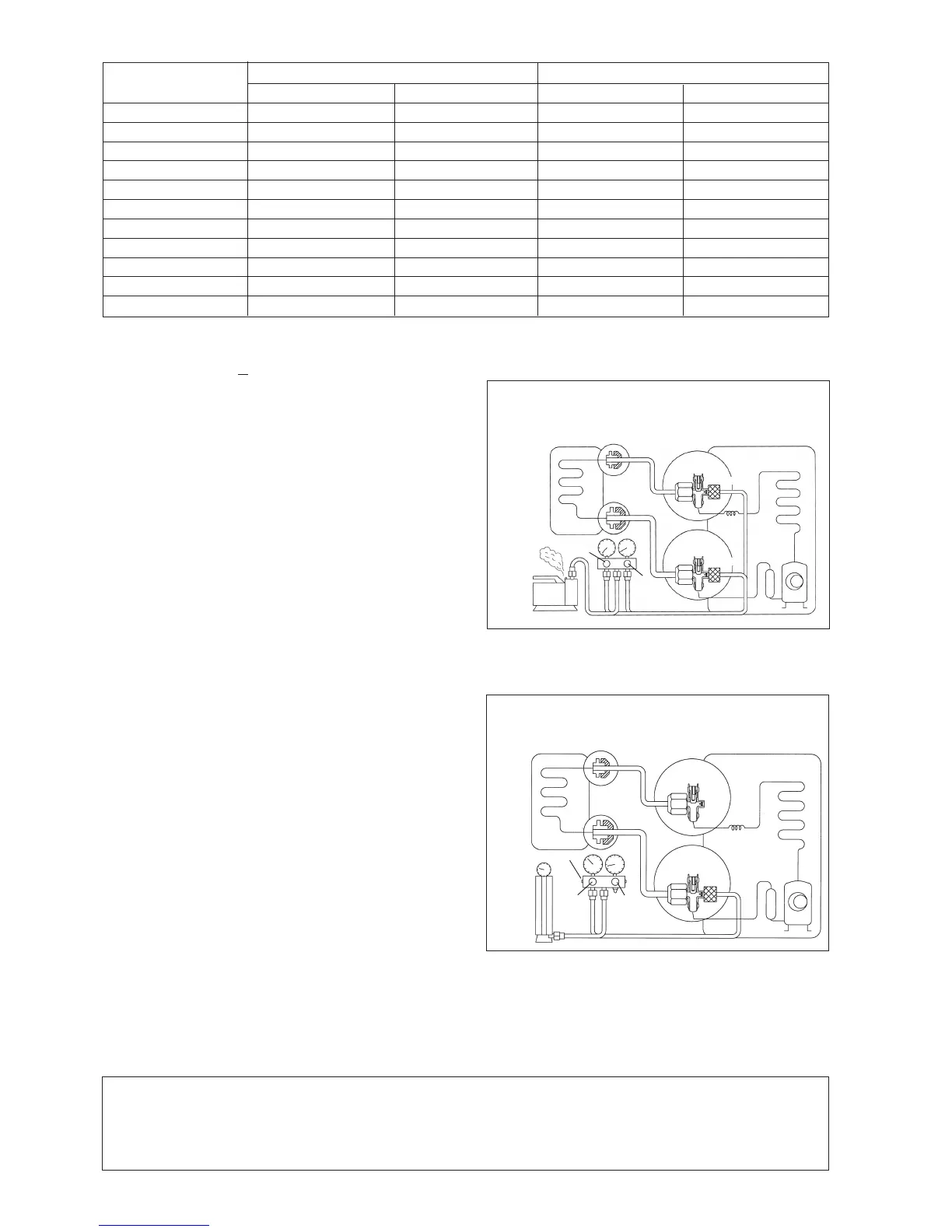

Méthode De Purge Sous Vide Pour 2 Robinets à 3
Voies (Voir La Figure T)
1) Enlever le bouchon central ainsi que le bouchon de la prise
de pression sur chaque vanne.
2) Branchement du manifold:
• Coté BP du manifold sur la prise de pression de la vanne
de reccordement (basse pression).
• Coté HP du manifold sur la prise de pression de la vanne
de raccordement (houte pression).
• Brancer le flexible de la pompe à vide sur la prise
centrale du manifold.
3) Tirer au vide durant approximativement 1 heure. Vérifie
sur le manomètre une pression proche de -30 pouceHg (-76
cmHg).
4) Refermer la basse et la haute pression du manifold et stopper
la pompe à vide et vérifier que la pression ne remote pas. (3
minutes après l'arrêt de la pompe).
5) Débrancher la prise centrale du manifold de la pompe à
vide.
Cote Gaz
Cylindre De
Charge
Vanne De Vérifiez
Fermee
Ouvert
Vanne
Succion
Vanne
Déchargez
Unite Interieure
Unite Exterieure
Cote Liquide
Ouvert
Ouvert
Haut
Bas
Figure U
Pour 2 robinets à 3 voies
• En fermant à moitié la vanne vous permettez au gaz d'être
déchargé.
• Si le système n'a pas été chargé en liquide durant le
fonctionnement du climatiseur, arrêter le climatiseur
avant de débrancher le flexible.
5) Monter les écrous de queue de vanne et l'écrou de la vanne
de service.
• Vérifier attentivement qu'il n'y ait pas de fuite.
6) Après ça, ouvrir les vannes d'aspiration et de refoulement
(sens contraire des aiguilles d'une montre).
7) Vérifier la basse pression après 10 à 15 minutes de
fonctionnement du compresseur.
Figure T
Pour 2 robinets à 3 voies
Cote Gaz
Ouvert
Unite Interieure
Cote Liquide
Vanne
Déchargez
Vanne
Succion
Pompe A
Vide
Unite Exterieure
Ouvert
Procedure De Charge Pour 2 Robinets à 3 Voies
(Voir La Figure U)
1) Raccorder le flexible entre la prise centrale du manifold et
la bouteille réservoir de réfrigérant.
• Brancher le flexible déconnecté de la pompe à vide,
sur la vanne au bas du cylindre.
• En cas d’utilisation d’un cylindre de gaz, utiliser une
échelle graduée et retourner le cylindre pour charger
le circuit en liquide.
2) Purger l'air des flexibles.
• Ouvrir la vanne au bas de la bouteille et purger grâce
au manifold (BP) (attention au liquide réfrigérant). La
procédure est la même si vous utilisez un cylindre
de charge.
3) Ouvrir la vanne (BP) du manifold et charger le système en
réfrigérant liquide.
• Si le système ne peut être chargé avec la quantité
spécifieé de réfrigérant, Si le circuit ne peut être chargé
avec la quantité requise de réfrigérant, la mise
en charge doit se faire progressivement (par étapes de
150g environ), pendant que le climatiseur marche
en mode de refroidissement. Cette procédure doit être
répétée après environ 1 minute.
4) Immédiatement déconnecter le flexible de la prise BP du
manifold.
Intérieur 27˚C/Extérieur 35˚C Intérieur 32˚C/Extérieur 43˚C
Kg/cm
2
Psig Kg/cm
2
Psig
SL 10B 4,5 – 5,6 65,4 – 79,6 5,2 – 6,3 74,0 – 89,6
SL 15B 4,5 – 5,6 65,4 – 79,6 5,2 – 6,3 74,0 – 89,6
SL 18B 4,5 – 5,8 65,4 – 82,5 5,2 – 6,8 74,0 – 93,9
SL 20B 4,5 – 5,6 65,4 – 79,6 5,2 – 6,3 74,0 – 89,6
SL 25B 4,0 – 4,8 56,9 – 68,3 4,5 – 5,0 64,0 – 71,1
SL 30C 4,9 – 5,3 70,0 – 75,0 19,3 – 19,6 275 – 280
SL 35C 4,9 – 5,4 70,0 – 75,1 19,3 – 19,7 276 – 280
SL 40C 4,9 – 5,5 70,0 – 75,2 19,3 – 19,8 277 – 280
SL 50C 4,9 – 5,6 70,0 – 75,3 19,3 – 19,9 278 – 280
SL 60C 4,9 – 5,5 70,0 – 75,3 19,3 – 19,9 278 – 280
SL 61C 4,9 – 5,5 70,0 – 75,3 19,3 – 19,9 278 – 280
• Pression dans la limite des valeurs - Circuit frigorifique normal.
• Pression inférieure aux valeurs indiquées - Le circuit frigorique présente des fuites. Vérifier, réparer et compléter la
charge si nécessaire.
• Pression trop basse (
Ω zéro) - Tirer au vide et recharger.
! Avertissement
Cette procédure est différente des précédentes. Comme la mise en charge se fait en réfrigérant liquide du côté gaz
(aspiration), il ne faut surtout pas essayer de charger des quantités importantes de réfrigérant liquide pendant que le
climatiseur est en marche.
Fermee
Fermee
