3-7
Deutsch

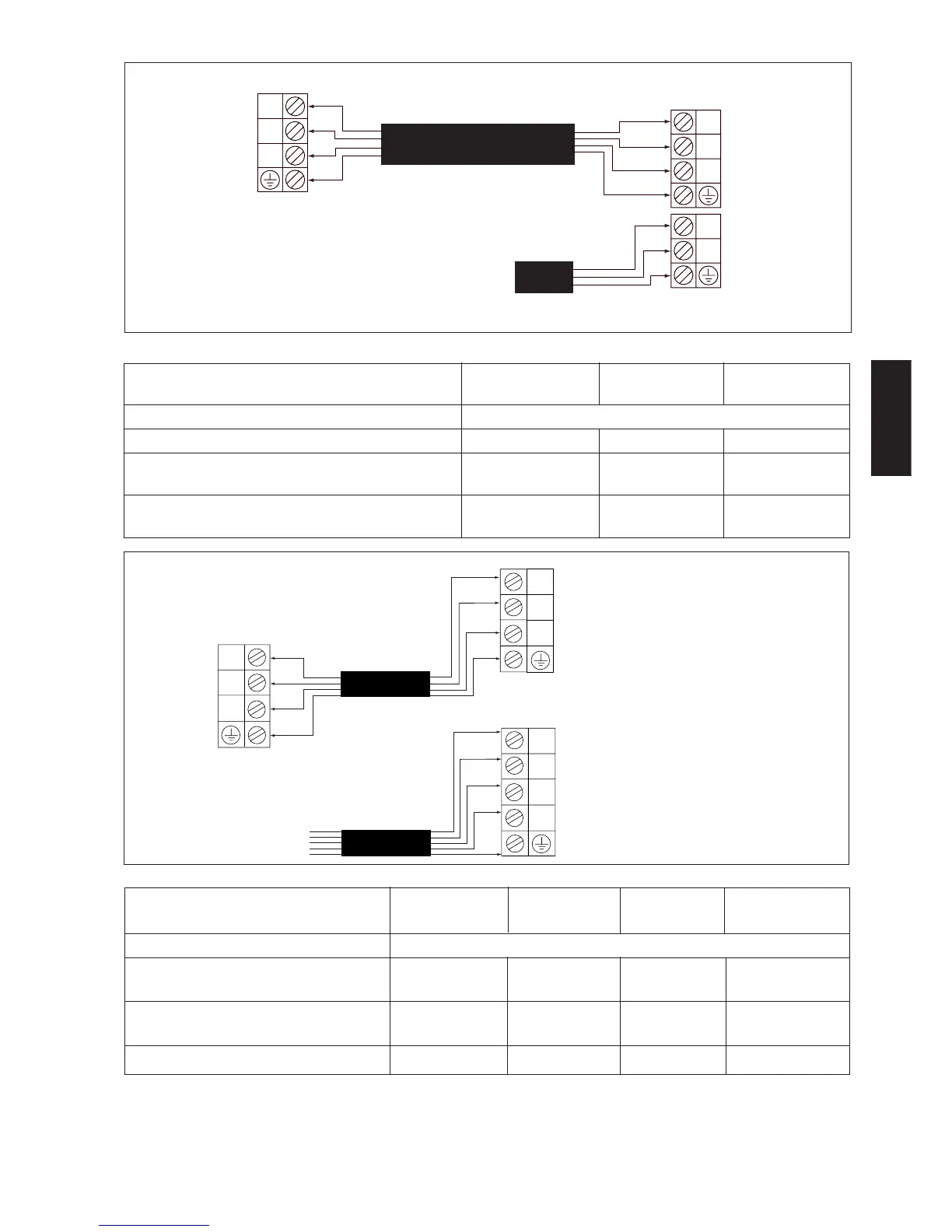

E-Verkabelung CE Modellreihen 40~62C
Die Stromversorgung muß mit
Schutzeinrichtungen ausgestattet sein
(Leitungsunterbrecher oder Sicherung).
Vorzusehen ist ein 2-Pol-Schutzschalter
(Phase +Nulleiter) mit einem
Mindestkontaktabstand von 3mm.
!
COMP
COMP
L
N
L
N
L
N
Innen Gerät-
Klemmenblock
Verbindungskabel
Außen Gerät-
Klemmenblock
Anschluss-Kabel
Innen Gerät-
Klemmenblock
Verbindungskabel
Außen Gerät-
Klemmenblock
L
N
COMP
L
N
COMP
S
N
T
R
Anschluss-Kabel
E-Verkabelung CE Modellreihen 10/15/20/25CR (Wärmepumpe)
Die Stromversorgung muß mit Schutzeinrichtungen
ausgestattet sein (Leitungsunterbrecher oder
Sicherung). Vorzusehen ist ein 2-Pol-Schutzschalter
(Phase +Nulleiter) mit einem Mindestkontaktabstand
von 3mm.
!
Innen Gerät CE 10CR CE 15CR CE 20CR CE 25CR
Aussen Gerät SL 10BR SL 15BR SL 20BR SL 25BR
Spannungsbereich (2)
220V – 240V/1Ph/50Hz + ! oder 208V – 230V/1Ph/60Hz + !
Zuleitungskabelquerschnitt mm
2
1,5 1,5 2,5 2,5
Adernanzahl (1) 3333
Zwischenkabelquerschnitt mm
2
1,5 1,5 2,5 2,5
Adernanzahl (1) 5555
Empfohlene Sicherung A 10 10 16 20
CE 30C
CE 40C/50C/61C
WICHTIG: (1) Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. den örtlichen und/
oderlandesspezifischen Vorschriften und Bestimmungen anzugleichen. Des weiteren sind sie abhängig von
der Installationsart und dem Adernquerschnitt.
(2) Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden. ETL verzeichnete
Daten gelten nur für einen 60Hz Netzanschluss.
Innen Gerät CE 40C CE 50C CE 61C/CE 62C
Aussen Gerät SL 40C SL 50C SL 60C/SL 61C
Spannungsbereich (2) 380V – 420V/3Ph/50Hz+N + ! oder 208V-230V/3Ph/60Hz+N+!
Empfohlene Sicherung (1) A (50/60Hz) 10/20 16/25 16/25
Zuleitungskabelquerschnitt mm
2
(50/60Hz) 1,5/2,5 2,5/4,0 2,5/4,0
Adernanzahl (1) 55 5
Zwischenkabelquerschnitt mm
2
(50/60Hz) 1,5/1,5 1,5/1,5 1,5/1,5
Adernanzahl (1) 44 4
