Italiano
2-7

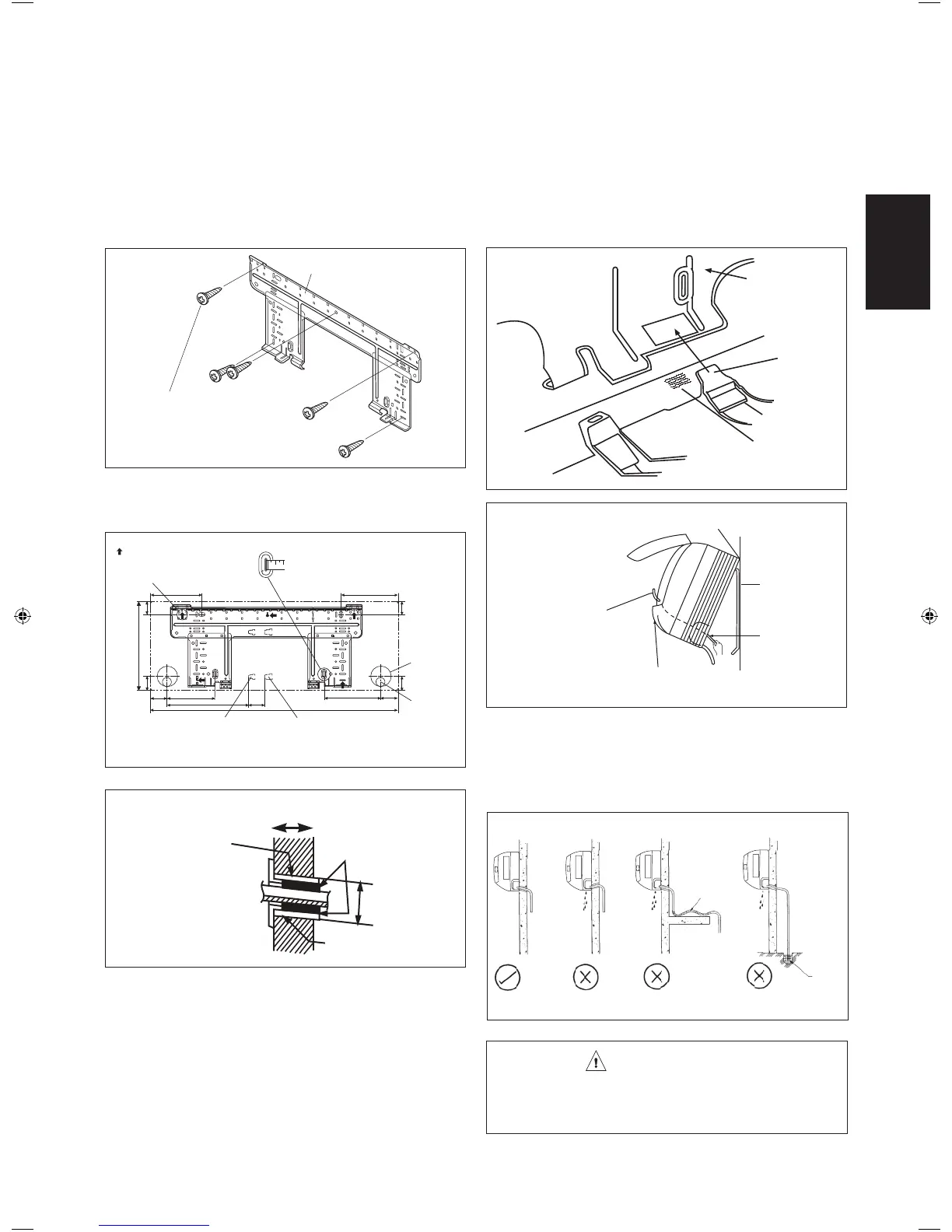

Montaggio Della Staffa Di Supporto
Accertarsi della capacità di tenuta della parete. Se il muro
non è in grado di sopportare il peso dell’apparecchio,
rinforzarlo con delle piastre o dei pilastrini di sostegno.
Per il montaggio orizzontale, utilizzare il livello, Fissare
con 5 viti appropriate.
Nel caso in cui le tubazioni posteriori fuoriescano, praticare
sul muro un foro di 65mm di diametro servendosi di una
perforatrice a cono. Il foro deve presentare all’esterno una
leggera inclinatura verso il basso (veder fi gura).
Punti Di Fissaggio Della Piastra Di Montaggio E
Dimensioni Raccomandate
Montaggio Dell’unità
Agganciare l’unità alla parte superiore della staffa
(Inserire i due ganci posteriori dell’unità negli appositi
fori della staffa). Per controllare se gli agganci sono
correttamente inseriti nella piastra d’installazione,
spostare l’unità leggermente verso destra e sinistra.
Come Fissare L’unità Interna
Agganciare le griffe del telaio inferiore alla piastra di
montaggio.
Come Rimuovere L’unità Interna
Spingere in alto fi no all’parea contrassegnata (nella parte
inferiore della griglia frontale) per rilasciare gli artigli.
Tubo Di Scarico Condensa
Il tubo di drenaggio interno deve essere posizionato in
leggera pendenza per garantirne un buon funzionamento.
Evitare condizioni che possono causare perdite d’acqua.
• Non installare l’unità interna o esterna a
un’altitudine superiore a 2000m.
CAUTELA
166
184
181.7
55.554.5
153.8
263
51.9
800
9.54
2.24
882
2.24
9.54
Ø 65
Drenaggio Dell’acqua
Corretto Errato Errato Errato
Perdite di
liquido
Perdite di
liquido
Perdite di
liquido
Ritenzione
dell’acqua
Il tubo
pesca
nell’acqua
Drenaggio
Vite di fi ssaggio della
piastra d’installazione
Piastra di montaggio
Punti di ritenzione
raccomandati per la piastra di
montaggio (5 punti in tutto)
Usare la misura del nastro come
posizione che indica la fi ne del
nastro a
Foro nel
muro di
Ø 65mm
Posizione
del tubo di
scarico
Estremità del tubo del liquido Estremità del tubo del ga
Tutte le dimensioni sono in mm
Foro Con Perforatrice A Cono
Tubo incassato nel muro
(A fornitura locale)
Stuccatura
EsternoInterno
Tubo incassato nel muro
(A fornitura locale)
Coperchio per il
foro nel muro
(A fornitura locale)
Piastra di montaggio
Fermo
Segno (parte
posteriore)
Telaietto inferiore
Griglia anteriore
Quando si spelano in
anticipo le estremità dei
fi li di interconnessione,
unire le estremità
destre dei fi li con nastro
isolante.
Piastra di
montaggio
Appendere qui il gancio dell’unità interna.
Guida per i fi li
Fili di
interconnessione
