Wasserableitung. (Nur Wärmepumpe-Maßeinheit)
1) Verwenden Sie zur Wasserableitung den Ablassstopfen.
2) Falls der Ablassanschluss durch einen Montagesockel oder die
Bodenfl äche verdeckt ist, bringen Sie Unterlegklötze mit einer minimalen
Höhe von 30 mm unter den Füßen des Außengeräts an.
3) Verwenden Sie in kalten Gebieten keinen Ablassschlauch in Verbindung
mit dem Außengerät.
(Andernfalls kann das abgelassene Wasser gefrieren, was eine
Beeinträchtigung der Heizleistung zur Folge hat.)

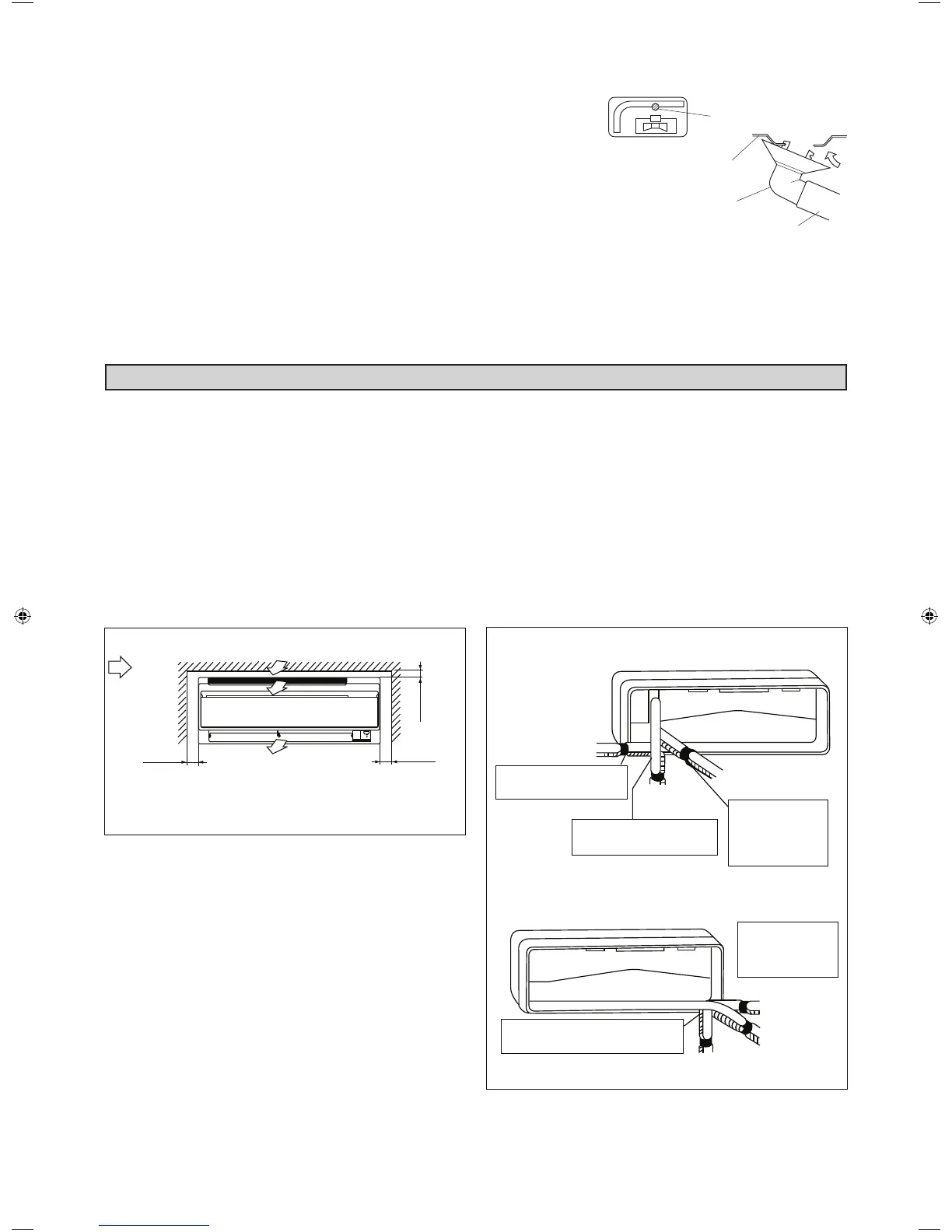

INSTALLATION DES INNENGERÄTES
Innengeräte sind so zu installieren, daß keine
Interferenz zwischen dem Kühlluftaustritt und der
zurückgeführten Luft besteht. Bei der Installation
bitte die in der Zeichnung angegebenen Abstände
beachten. Ein Innenmontage-Gerät darf nicht unter
direkter Sonneneinstrahlung montiert werden. Die
Montageposition ist anhand der Rohrleitung und
der Drainage im gegebenen Abstand zu Türen oder
Fenstern zu gewährleisten.
Die Kühlmittel-Rohrleitung kann an die Einheit auf
verschiedene Weise angeschlossen werden (auf der
Rückseite links oder rechts der Einheit). Hierzu sind die
Aussparungen der Gërateverkleidung zu verwenden.
Die Rohre vorsichtig auf die entsprechenden
Lochpositionen biegen. Bei einem seitlichen Anschluss
bzw. bei einem Anschluss an der Unterseite das
Rohrleitungsende festhalten und in die entsprechende
Richtung positionsgerecht biegen. Der Kondensat-
Drainageschlauch ist an die Rohrleitungen anzupassen.
Ablassloch
Gehäuseunterseite
Ablassstopfen
Schlauch (handelsüblich,
Innendurchmesser 16mm)
Alle Dimensionen sind in mm
Luftstrom
(Im Haus)
min. 50 min. 50
(Platz für
Wartung)
(Platz für
Wartung)
Erforderlicher Platz
min. 30
(Platz für Leistung)
Verrohrung rechtseitig, an der Rückseite rechts oder
an der Unterseite rechts
Entfernen Sie die
Verrohrungsabdeckung hier für
Verrohrung an der rechten Seite
Entfernen Sie die
Verrohrungsabdeckung hier für
Verrohrung rechts unten
Binden Sie das
Kühlmittelrohr und den
Ablaßschlauch mit
Isolierband zusammen.
Verrohrung linkseitig, an der Rückseite links oder an
der Unterseite links
Verrohrung
rechts
Verrohrung rechts hinten
Verrohrung links
hinten
Verrohrung links
Verrohrung links
unten
Entfernen Sie die
Verrohrungsabdeckung
hier für Verrohrung an
der linken Seite
Entfernen Sie die Verrohrungsabdeckung
hier für Verrohrung links unten
Verrohrung rechts
unten
