Italiano
2-9

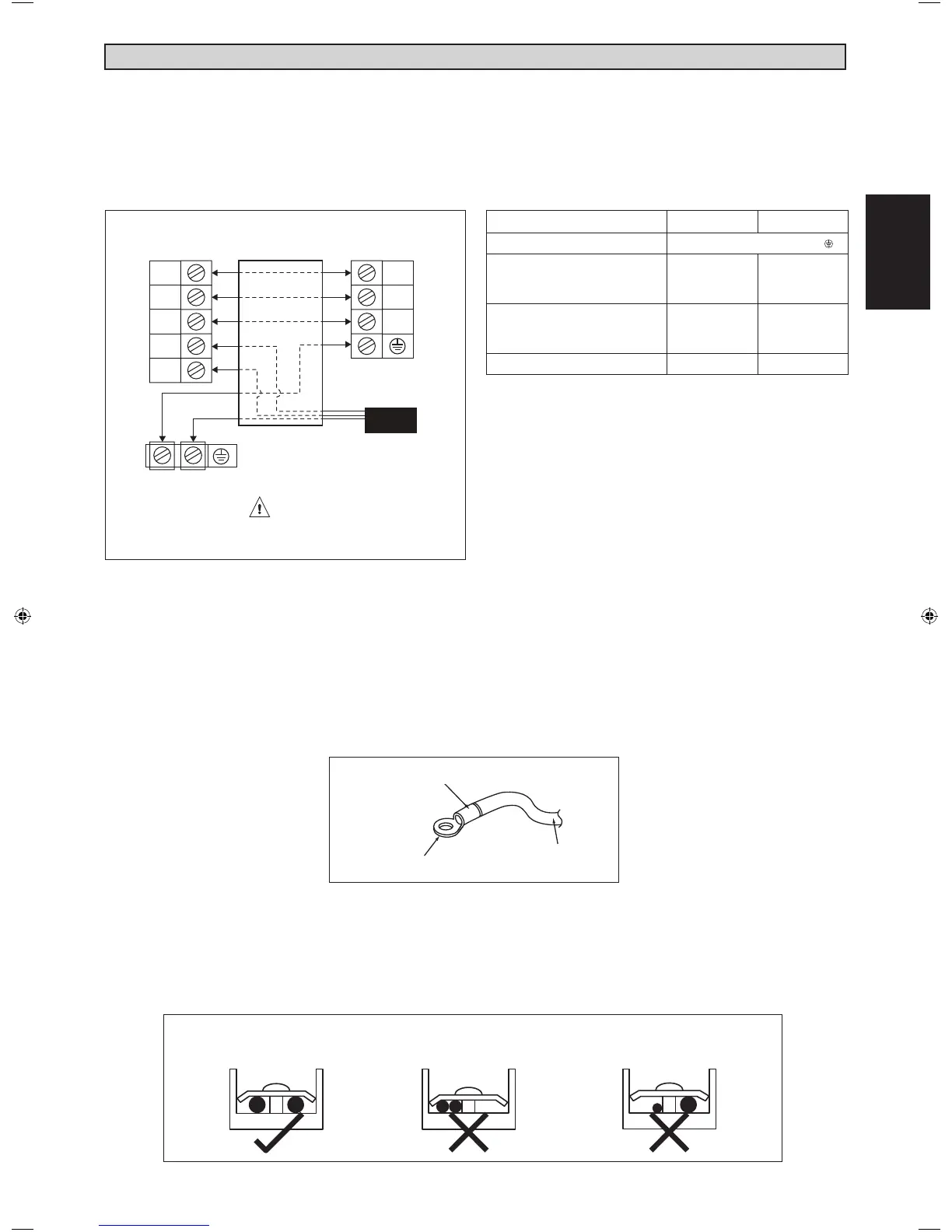

COLLEGAMENTI ELETTRICI
IMPORTANTE :* I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verifi cati e scelti
in modo da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono pure dal tipo di
impianto e dai conduttori utilizzati.
**
L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio.
• Tutti i fi li devono essere collegati saldamente.
• Accertarsi che i fi li non tocchino i condotti del refrigerante, il compressore o qualsiasi organo rotante.
• I cavi di collegamento tra l’unità interna e l’unità esterna devono essere fi ssati utilizzando il dispositivo di ancoraggio
dei cavi in dotazione.
• Il cavo di alimentazione deve equivalere ad un minimo di H07RN-F.
• Accertarsi di non applicare pressioni esterne sui fi li e sui connettori dei terminali.
• Accertarsi che tutti i coperchi siano fi ssati adeguatamente per evitare la presenza di buchi.
• Utilizzare un terminale a crimpare rotondo per collegare i cavi alla morsettiera dell’impianto elettrico. Collegare i
cavi facendo corrispondere le indicazioni sulla morsettiera. (Consultare lo schema elettrico in dotazione con l’unità.)
*
Se la lunghezza del cavo supera i 2m, utilizzarne uno di
maggiori dimensioni.
Modello 10 15
Voltaggi ammessi** 220V - 240V / 1Ph / 50Hz+
Dimensioni del cavo
di alimentazione* mm²
Numero di anime
1,5
3
1,5
3
Dimensioni del cavo
di interconnessione* mm²
Numero di anime
1,5
4
1,5
4
Fusibile di ritardo consigliato A 15 15
• Utilizzare un cacciavite adatto per serrare le viti del terminale. Cacciavite non adatti possono danneggiare la testa
delle viti.
• Serrare eccessivamente le viti del terminale può danneggiarle.
• Non collegare fi li di misuratori diversi allo stesso terminale.
• Tenere i fi li in modo ordinato. Evitare che i fi li possano bloccare altre parti o il coperchio della scatola di derivazione.
1
2
SIG
N
L
2
1
SIG
Morsettiera Dell’Unità
Interna
Morsettiera Dell’Unità
Esterna
Cavo Di
Alimentazione
Nell’impianto elettrico è necessaria
un’interruzione onnipolare
dell’alimentazione con contatti
separati da almeno 3mm.
Applicare la guaina isolante
Filo elettrico
Terminale a crimpare rotondo
Collegare fi li dello
stesso misuratore ai
due lati.
Non collegare i
fi li dello stesso
misuratore da un lato.
Non collegare fi li di
misuratori diversi.
McQuay IM-WMJ-0111(0)_IT.indd 9McQuay IM-WMJ-0111(0)_IT.indd 9 1/12/2011 12:41:29 PM1/12/2011 12:41:29 PM
