Español
4-9

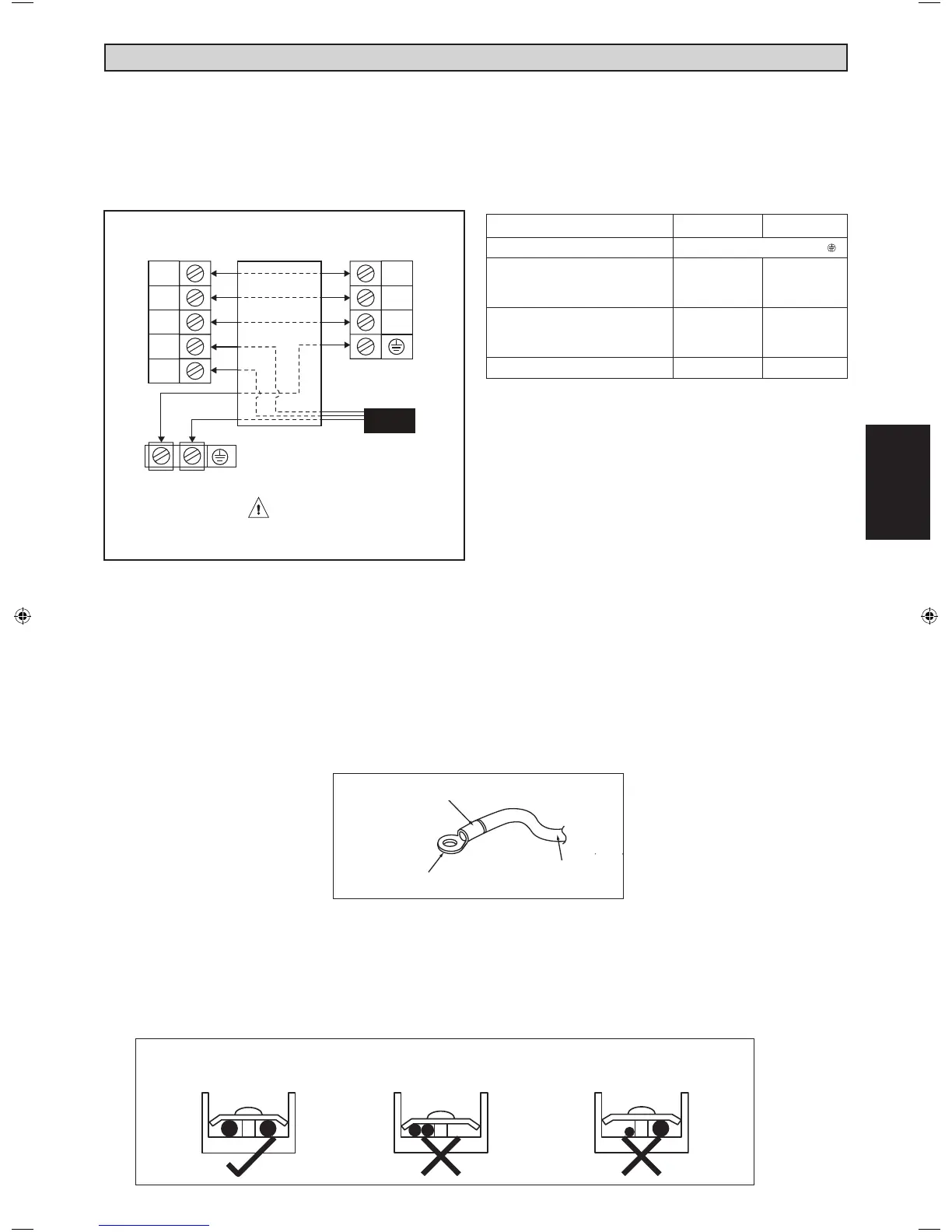

CONEXIÓN DEL CABLEADO ELÉCTRICO
IMPORTANTE : * Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser
verifi cados y seleccionados a fi n de que cumplan con los códi gos y reglamentos locales y/o
nacionales. También están sujetos al tipo de instalación y al tamaño de los conductores.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio.
• Todos los alambres deben estar conectados fi rmemente.
• Asegúrese de que ninguna parte del cableado esté en contacto con las tuberías de refrigerante, el compresor y
otras piezas móviles.
• El cable de conexión entre la unidad interior y la unidad exterior debe fi jarse con el fi jacables suministrado.
• El cable del enchufe para el toma corriente debe de ser equivalente H07RN-F, tomando este como un minimo
requerimiento.
• Compruebe que no se aplica ninguna presión externa a los conectores de terminales y cables.
• Asegúrese de que todas las cubiertas están bien colocadas sin dejar huecos.
• Utilice un terminal de tipo redondeado para conectar cables al bloque del terminal de la fuente de alimentación.
Conecte los cables según las indicaciones del bloque del terminal. (Consulte el diagrama del cableado en la misma
unidad.)
* Si el cable tiene más de 2m de longitud, utilice un cable
de mayor tamaño.
Modelo 10 15
Margen de la tensión** 220V - 240V / 1Ph / 50Hz+
Tamaño del cable de
alimentación* mm²
Número de núcleo
1,5
3
1,5
3
Tamaño del cable de
interconexion* mm²
Número de núcleo
1,5
4
1,5
4
Fusible recomendado A 15 15
1
2
SIG
N
L
2
1
SIG
Regleta De Terminales
Unidad De Interior
Regleta De Terminales
Unidad De Exterior
El Cable Del Enchufe
Debe haber una desconexión total de
todos los polos de la fuente principal de
alimentación con una separación de contacto
de 3mm como mínimo.
Coloque el manguito aislante
Cable eléctrico
Terminal de tipo redondeado
• Utilice el destornillador adecuado para apretar los tornillos del terminal. Si utiliza un destornillador inadecuado
podría viciar la cabeza del tornillo.
• Si aprieta demasiado los tornillos podría romper los tornillos del terminal.
• No conecte cables de distinto calibre en el mismo terminal.
• Mantenga el cableado lo más ordenado posible. Evite que el cableado obstruya otras partes de la cubierta de la
caja del terminal.
Conecte cables del
mismo calibre a
ambos lados.
No conecte cables
del mismo calibre
a un lado.
No conecte
cables de
distinto calibre.
McQuay IM-WMJ-0111(0)_ES.indd 9McQuay IM-WMJ-0111(0)_ES.indd 9 1/12/2011 1:36:12 PM1/12/2011 1:36:12 PM
