Deutsch

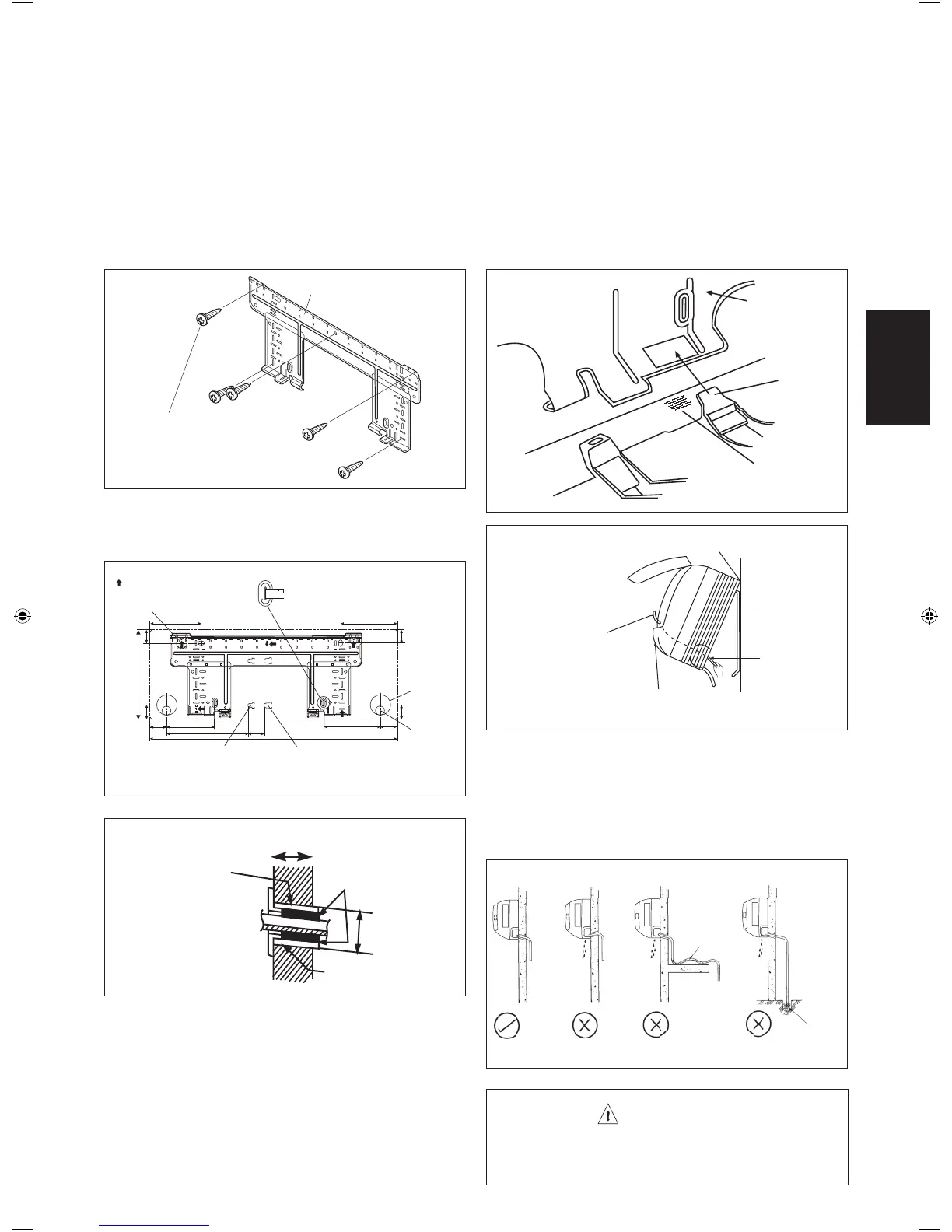

Montage der Installations-halterungsplatte
Sicherstellen, daß die Trägerwand ausreichend fest
ist, um das Gewicht aufnehmen zu können. Falls nicht,
müssen geeignete Vertärkungsplatten, Träger oder
Stützen verwendet werden.
Beim Anbringen des Geräts eine Wasserwaage
benutzen, sodann das Gerät mit 5 geeigneten
Schrauben befestigen.
Bei Rohrleitungs-herausführung auf der Rückseite: Eine
Bohrung 65mm mit einem Konusbohrer setzen. Hierbei
die Bohrung auf der wandungsaußenseite etwas tiefer
positionieren (seihe Abb).
Empfohlene Montageplatte, Halterungsstellen und
Abmessungen
Gerätemontage Auf Der Installationsplatte
Innenmontage-Gerät in den oberen Bereich der
Installationsplatte einhängen (Die beiden hinteren
oberen Laschen der Innenmontage-Einheit in die obere
Kante der Installationsplatte einhängen). Bewegen
Sie die Montageplatte leicht nach links und rechts, um
zu prüfen, ob die Haken ordnungsgemäß eingegriffen
haben.
Anbringen des Innenaggregats
Haken Sie die Klemmen des Bodenrahmens auf der
montageplatte ein.
Entfernen des Innenaggregats
Drücken Sie den markierten Bereich (am unteren Teil
des Frontgrills) nach oben, um die Klemmen zu lösen.
Wasser-Entleerungsleitung
Zur problemlosen Kondensatabführung muß die
innenliegende Wasserentleerungsleitung Gefälle
aufweisen. Vermeiden Sie Umstände, die zum Austreten
von Wasser führen können.
• Das Gerät nicht in einer Höhe von mehr als 2.000m
installieren, weder in Räumen noch im Freien.
VORSICHT
166
184
181.7
55.554.5
153.8
263
51.9
800
9
.5
4
2.24
882
2.24
9
.
54
Befestigungsschraube
Montageplatte
Befestigungsblech
Befestigungsblech
Clip
Markierung
(Rückseite)
Bodenrahmen
Vorderes Gitter
Wenn die Enden der
Verbindungsdrähte
im voraus abisoliert
werden, so binden Sie
die Drahtenden mit
Isolierband zusammen.
Befestigungsblech
Die Inneneinheit hier einhaken.
Drahtführung
Verbindungsdrähte
Wasserablauf
Korrekt Falsch Falsch Falsch
Wasser-
Leck
Wasser-
Leck
Wasser-
Leck
Wasserrückhaltung
In Wasser
Eintau-
Chendes
Rohrende
Ableitung
Empfohlene Haltepunkte der
Montageplatte
(insgesamt 5 Punkte)
Verwenden Sie ein Bandmaß
und positionieren Sie das Ende
des Bandmaßes wie dargestellt
an Punkt
Wandöffnung
Ø 65mm
Position des
Ablaufschlauchs
Ende der gasseitigen
Rohrleitung
Ende der fl üssigkeitsseitigen
Rohrleitung
Alle Dimensionen sind in mm
Bohrung Durch Konusbohrer
Wanddurchbruchrohr
(bauseits beizustellen)
Abdichtung
AußenInnen
Ø 65
Wanddurchbruchrohr
(bauseits beizustellen)
Wandblende
(bauseits
beizustellen)
