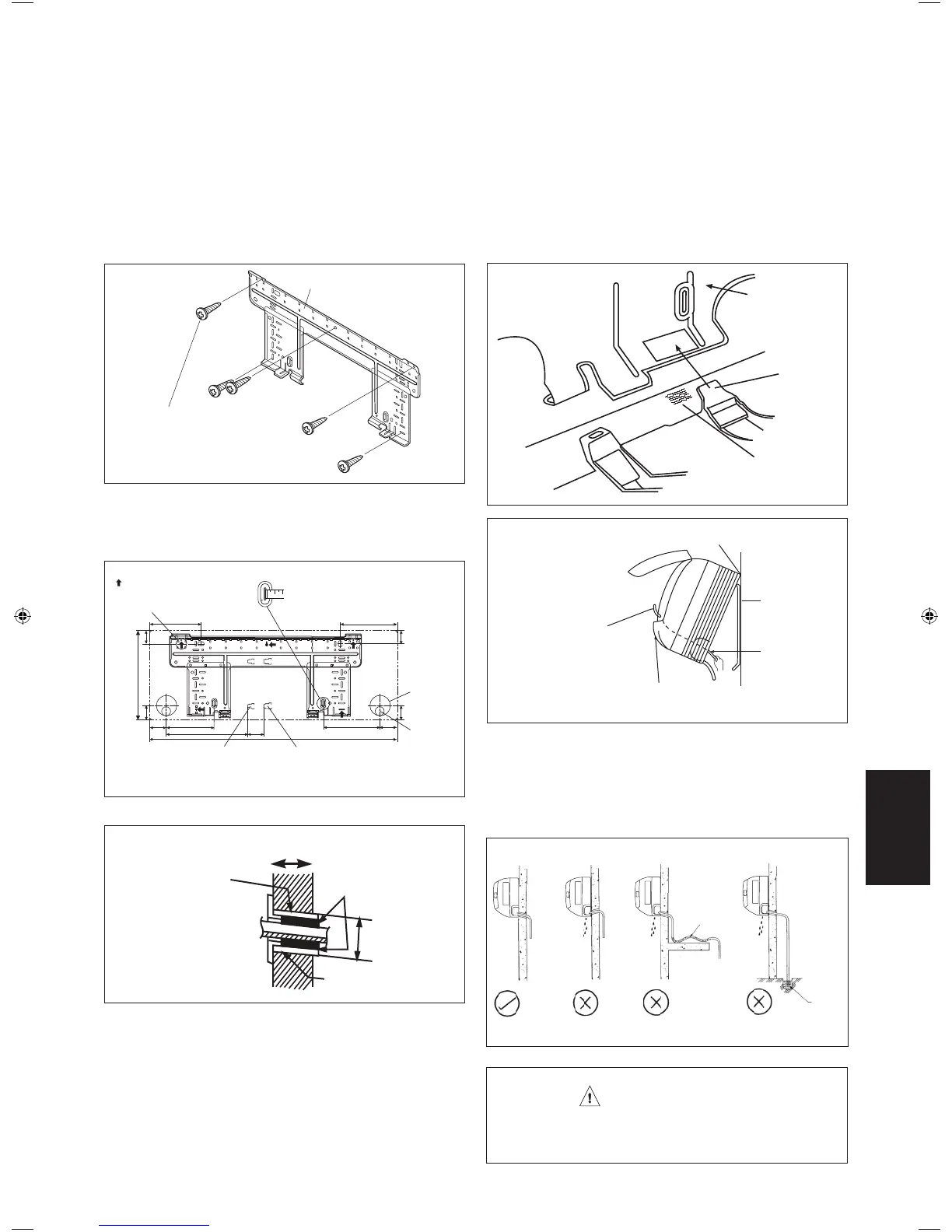

Установка Панели Крепления
Удостоверьтесь, что стена достаточно крепкая и
может выдержать вес модуля. В противном случае,
усильте стену панелями, балками или стойками.
С помощью уровня добейтесь горизонтальное
положение, и закрепите панель при помощи
5 крепежными шурупами.
В случае, если задние трубопроводы выступают,
просверлите диаметром 65мм коническим сверлом
отверстие, расположенное более низко на наружной
стене (смотрите рисунок).
Рекомендуемая Разметка Крепления Установочной
Пластины И Размеры
Установите Модуль На Панель Крепления
Навесьте модуль на верхнюю часть панели крепления
(Подвесьте двумя крючками задней верхней части
внутреннего модуля на верхний край панели крепления).
Удостоверьтесь, что крючки на панели крепления
установлены должным образом посредством
раскачивания их влево и вправо.
Правила Установки Комнатного Блока
Прицепите кулачковые захваты нижней рамы к
установочной плате.
Правила Снятия Комнатного Блока
Надавите на отмеченную область (в нижней части
передней решетки) для расцепления кулачков.
Трубопровод Дренажа Воды
Внутренняя дренажная труба должна быть установлена
с уклоном вниз для дренажа. Избегайте ситуаций,
которые могут привести к течи воды.
• Не устанавливайте блок на высоте более
2000 м в помещении или снаружи.
ОCTOPOЖHO
Kрепежный винт
установочной платы
Установочная плата
Дренаж Воды
Правильно Неправильно Неправильно Неправильно
Течь
Воды
Течь
Воды
Течь
Воды
Влагозадержание
Погруженный
Конец в
Воду
Слив
Все размеры указаны в мм
166
184
181.7
55.554.5
153.8
263
51.9
800
9.54
2.24
882
2.24
9.54
Ø 65
Рекомендуемые позиции
закрепления установочной
платы (всего 5 позиций)
Испольэуйте мерную ленту,
как показано, и расположите
конец мерной ленты в точке B
Сквозное
отверстие в
стене
Ø 65мм
Позиция
дренажного
шланга
Kонец жидкостной трубы
Kонец газовой трубы
Встраиваемая в
стену труба
(Местная поставка)
Уплотнение
СнаружиИэнутри
Встраиваемая
в стену труба
(Местная поставка)
Kрышка дла
отверстия в стене
(Местная поставка)
Пpocвepлитe коничecким cвepлoм
Установочная плата
Ограничитель
Mетка
(задняясторона)
Нижняя рама
Передняя решетка
При предварительном
снятии изоляции
с проводов
межсоединений
обматывайте оголенные
концы проводов
изоляционной лентой.
Установочная
плата
Здесь подвешивайте комиатный блок на крюки.
Направляющая
дпя проводов
Провода
межсоединений
