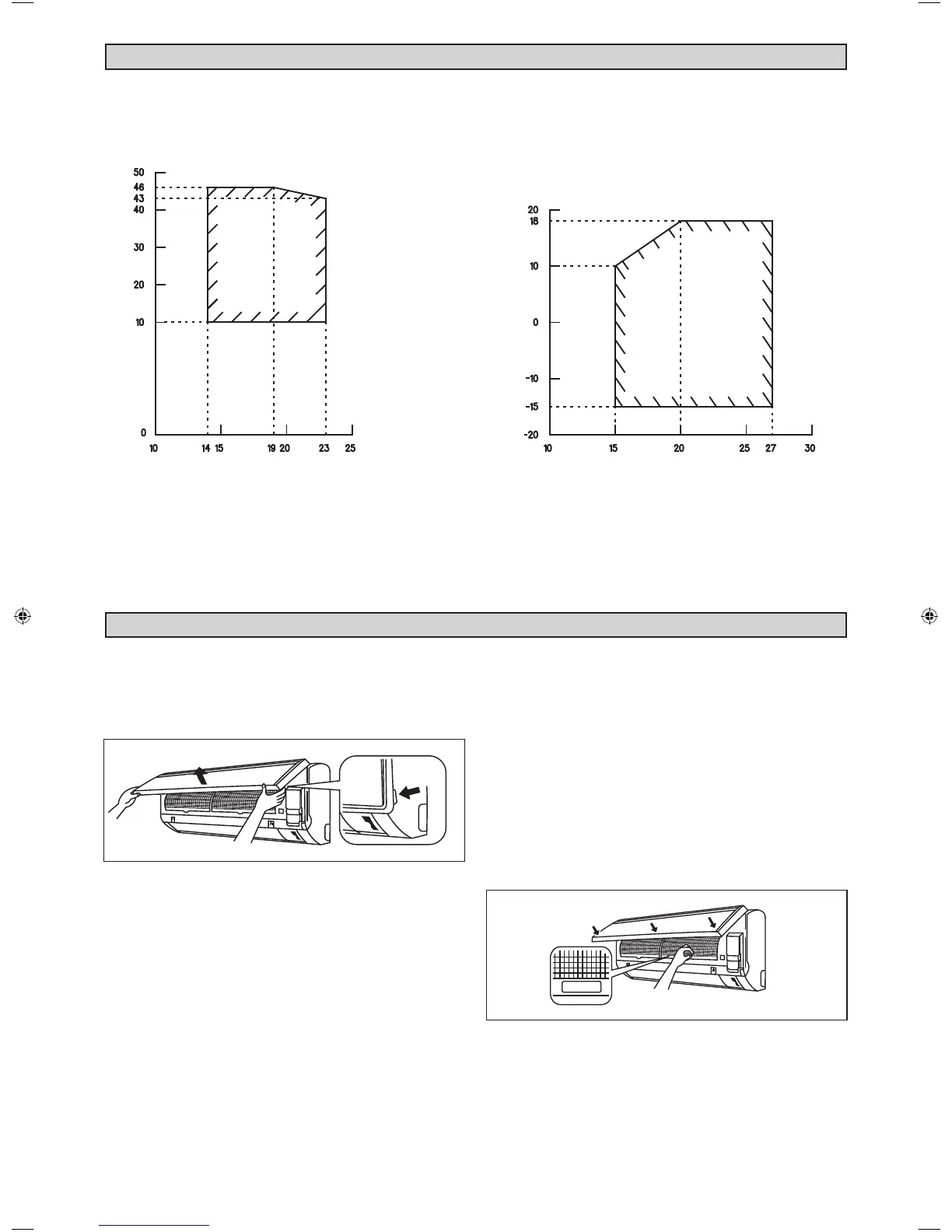

RANGE DI FUNZIONAMENTO
FILTRO DELL’ARIA
1. Aprire il pannello anteriore.
• Tenere il pannello sulle parti rientranti dell’unità
principale (2 parti rientranti sui lati destro e
sinistro) e sollevarlo fi nché si blocca.
2. Estrarre i fi ltri dell’aria.
• Spingere leggermente le linguette al centro di ciascun
fi ltro dell’aria verso l’alto, quindi abbassarle.
3. Pulire o sostituire ciascun fi ltro.
•
Quando si rimuove l’acqua rimanente, non strizzare
il fi ltro.
4. Collocare il fi ltro dell’aria e chiudere il pannello
anteriore.
• Inserire i ganci dei fi ltri nelle asole del pannello
anteriore. Chiudere il pannello anteriore lentamente
e spingerlo nei 3 punti. (1 su ciascun lato e 1 al
centro.)
• Il fi ltro dell’aria ha forma simmetrica in direzione
orizzontale.
RAFFREDDAMENTO RISCALDAMENTO
TEMP. INTERNA (°CWB) TEMP. INTERNA (°CDB)
DB: Bulbo secco WB: Bulbo umido
TEMP. ESTERNA (°CDB)
TEMP. ESTERNA (°CWB)
Parte rientrante
sull’unità principale
FRONT
