4-6

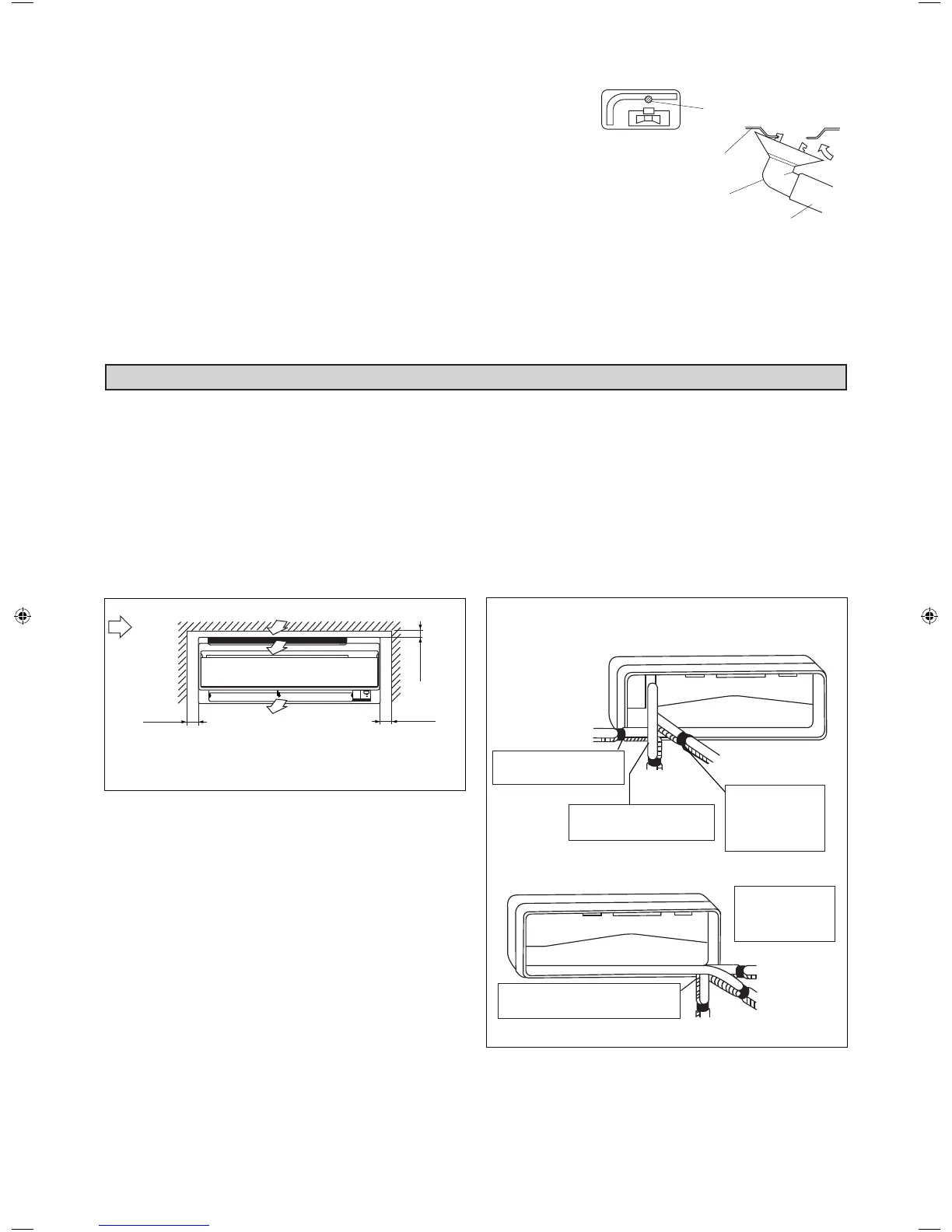

Drenaje. (Unidad De La Pompa De Calor Solamente)
1) Utilice una toma de drenaje para drenar la unidad.
2) Si el puerto de drenaje está tapado con una base de montaje o una
superfi cie, coloque soportes de suelo adicionales de al menos 30mm
de altura debajo de las patas de la unidad exterior.
3) En zonas frías, no utilice mangueras de drenaje en unidades exteriores.
(Si lo hace, el agua de drenaje podría congelarse y provocar fallos de
funcionamiento.)
Orifi cio de drenaje de agua
Bastidor inferior
Toma de drenaje
Manguera (de venta en tiendas;
diám. interior: 16mm)
INSTALACIÓN DE LA UNIDAD INTERIOR
La unidad de interior debe estar instalada de modo
que el aire de descarga frío no entre en contacto con
el aire de retorno caliente. Por favor, siga el espacio
proporcionado para la instalación tal y como se indica
en el gráfi co. No colocar la unidad de interior donde
le caiga la luz del sol directamente. El emplazamiento
debe ser adecuado para las tuberías y la evacuación y
debe estar lejos de la puerta o ventana.
La tubería de refrigerante se puede dirigir hasta la
unidad de varias maneras (izquierda o derecha detrás
de la unidad), usando los agujeros recortados en la
caja de la unidad. Doblar cuidadosamente las tuberías
hasta la posición requerida para alinearlas con el
agujero. Para las salidas lateral e inferior, sujete la
base de la manguera y oriéntela correctamente. La
manguera de desagüe de condensación debe ser fi jada
con cinta a las tuberías.
Circulación
del aire
(Interior)
min. 50 min. 50
(Espacio para
mantenimiento)
(Espacio para
mantenimiento)
Espacio necesario
min. 30
(Espacio para
uso)
Todas las dimensiones están en mm
Tubo lateral derecho, posterior derecho e inferior
derecho
Saque de aquí la tapa del
orifi cio del tubo para la tubería
derecha
Saque de aquí la tapa del orifi cio
del tubo para la tubería derecha
inferior
Ate conjuntamente el
tubo de refrigerante y
la manguera de drenaje
con cinta aislante.
Tubo lateral izquierdo, posterior izquierdo e inferior
izquierdo
Tubería
derecha
Tubería posterior derecha
Tubería posterior
izquierda
Tubería izquierda
Tubería inferior izquierda
Saque de aquí la tapa
del orifi cio del tubo para
la tubería izquierda
Saque de aquí la tapa del orifi cio del tubo
para la tubería inferior izquierda
Tubería inferior
derecha
