Deutsch

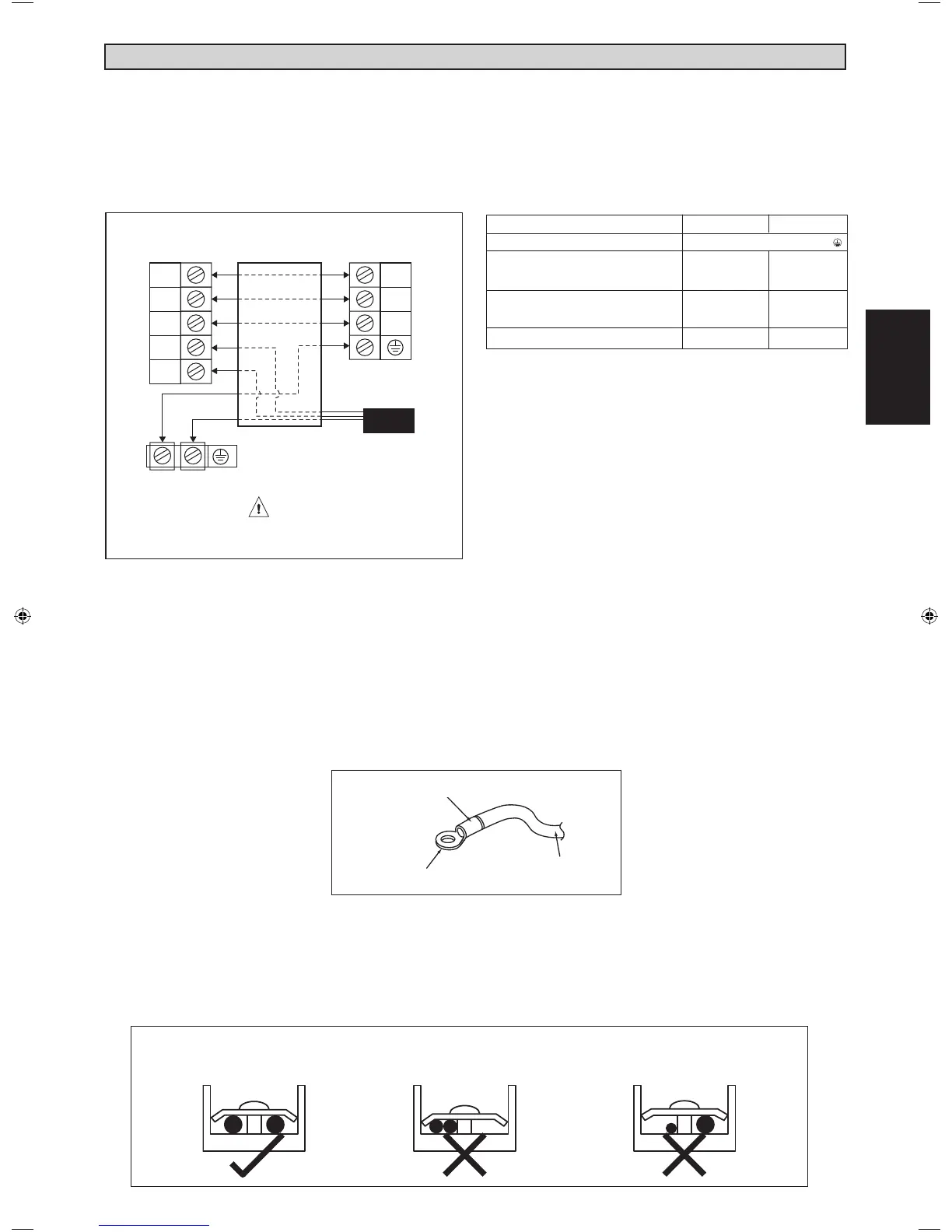

KABELANSCHLUSS
WICHTIG :* Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. Den örtlichen und/
oderlandesspezifi schen Vorschriften und Bestimmungen anzugleichen. Des weiteren sind sie abhängig
von der Installationsart und dem Adernquerschnitt.
** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.
• Alle Adern sind fest zu verdrahten.
• Darauf achten, dass kein Leitungsdraht die Kältemittelleitungen, den Kompressor oder bewegliche Teile berührt.
• Der Verbindungsdraht zwischen dem Innengerät und dem Außengerät muss mithilfe der mitgelieferten Halterung
befestigt werden.
• Das Anschlusskabel muss zumindest dem H07RN-F entsprechen.
• Es darf kein Druck von außen auf die Klemmenanschlüsse und Leitungsdrähte ausgeübt werden.
• Darauf achten, dass alle Abdeckungen sachgerecht befestigt sind und keine Lücken vorliegen.
• Zum Anschließen von Leitungsdrähten an den Stromversorgungsklemmenblock runde Crimp-Klemmen verwenden.
Die Leitungsdrähte in Übereinstimmung mit den Angaben am Klemmenblock verbinden. (Siehe Schaltdiagramm
am Gerät.)
* Falls diese Kabel länger als 2m ist, verwenden Sie ein
Kabel mit einem größeren Querschnitt.
1
2
SIG
N
L
2
1
SIG
Innen-Gerät-
Klemmenblock
Außen-Gerät-
Klemmenblock
Anschluss-Kabel
Alle Pole der Netzversorgung müssen
mit einem Kontaktabstand von
mindestens 3 mm getrennt sein.
Modell 10
Spannungsbereich**
Zuleitungskabelquerschnitt
* mm²
Adernanzahl-
Zwischenkabelquerschnitt* mm²
Adernanzahl
Empfohlene Sicherung A
1,5
3
1,5
4
15
15
1,5
3
1,5
4
15
220V - 240V / 1Ph / 50Hz+
• Zum Anziehen der Klemmenschrauben einen geeigneten Schraubendreher verwenden. Ungeeignete
Schraubendreher können den Schraubkopf beschädigen.
• Übermäßiges Anziehen kann die Klemmenschrauben beschädigen.
• Keine Leitungsdrähte mit unterschiedlicher Drahtdicke an dieselbe Klemme anschließen.
• Die Verdrahtung ordentlich halten. Dafür sorgen, dass die Verdrahtung keine anderen Teile oder die Abdeckung des
Klemmenkastens verdeckt.
Isolationshülse anbringen
Runde Crimp-Klemme
Elektrischer
Leitungsdraht
Leitungsdrähte derselben
Drahtdicke an beiden Seiten
anschließen.
Keine Leitungsdrähte
derselben Drahtdicke an einer
Seite anschließen.
Keine Leitungsdrähte von
unterschiedlicher Drahtdicke
anschließen.
