Français
Unité Intérieure [Série M5WMYL]

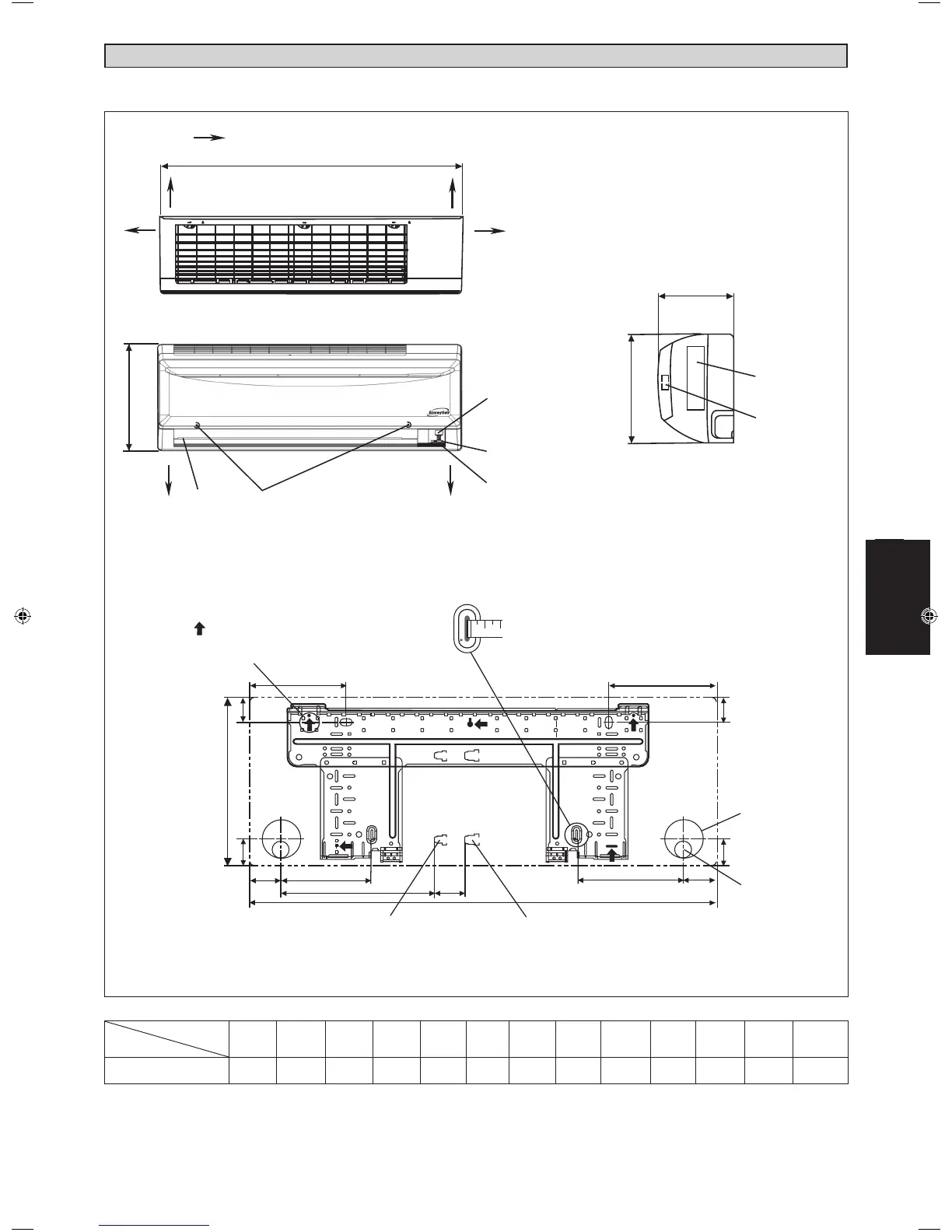

CONTOUR ET DIMENSIONS
LA MARQUE ( ) INDIQUE LA DIRECTION DES TUYAUX
ARRIÈRE ARRIÈRE
GAUCHE DROITE
BAS
BAS
VOLET
VIS FIXES DE LA GRILLE AVANT
(INTÉRIEUR)
VISTA FRONTAL
RÉCEPTEUR DE
SIGNAL
UNITÉ INTÉRIEURE
INTERRUPTEUR DE
MARCHE/ARRÊT
THERMISTOR DE
TEMPÉRATURE DE LA
PIÈCE (INTÉRIEUR)
VUE LATÉRALE
PLAQUE
D’IDENTIFICATION
RÉPARTITEUR AVEC
BORNE DE MISE À LA
TERRE
Utilisez un mètre à ruban
comme indiqué, placez
l’extrémité du mètre à
ruban sur B
Points de fixation de la plaque
de montage recommandés
(5 points en tout)
Extrémité du tuyau de liquide Extrémité du tuyau de gaz
PLAQUE D’INSTALLATION Toutes les dimensions sont données en mm
Orifi cio a través
de la pared de
Ø 65mm
Posición de la
manguera de
desagüe
Dimension
Modèle
ABCDEFGHI JKL M
M5WMY10/15LR 800 288 206 166 184 42 46 55 56 154 182 263 52
Instructions d’origine
H
I
F
E
J
G
G
L
D
B
K
M
A
F
A
B
C
B
VUE DE DESSUS
