Français

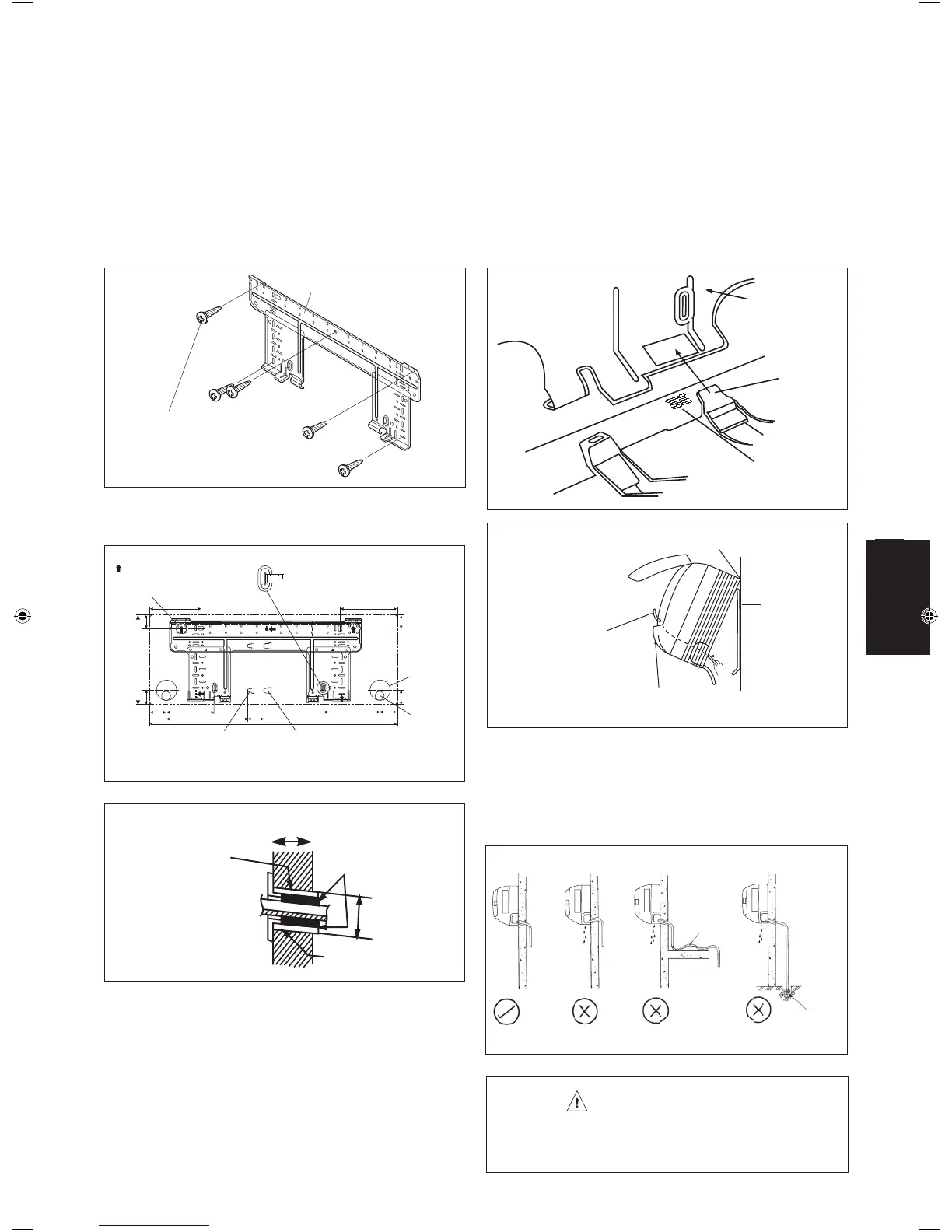

Montage De La Platine Support
S’assurrer que le mur de support soit suffi samment
résistant, pour supporter le poids de l’unité et éviter
toutes vibrations. Selon la composition du mur, utiliser
des vis chevilles appropriées pour la fi xation de la
platine support.
Utiliser la jauge à niveau pour le montage horizontal, puis
la fi xer avec 5 vis appropriées.
Dans le cas de sortie arrière des tuyauteries, percer le trou
Ø 65mm pour les canalisations à l’aide d’une scie cloche.
Le trou aura une légère pente vers l’unité extérieure (voir
fi gure).
Point De Retenue Et Dimensions Recommandés
Pour La Platine De Montage
Mise En Place De L’unite De La Platine Support
Positionner dans un premier temps l’unité intérieure sur la
languette d’accrochage supérieure de support. Pour vous
assurer que les crochets sont correctement installés sur
la plaque d’installation, essayez de les faire légèrement
bouger de gauche à droite.
Comment Fixer L’unité Interne
Accrochez les griffes de la structure inférieure à la plaque
de montage.
Comment Démonter L’unité Interne
Soulevez la zone marquée d’un repère (au bas de la
grille avant) pour libérer les griffes.
Évacuation Des Condensats
Le tube d’évacuation des condensats de l’unité devra être,
dans la mesure du possible, dirigé vers la sortie arriere des
tuyauteries a travers le mur de support. Evitez les situations
susceptibles de causer une fuite d’eau.
• N’installez pas les unités intérieure et extérieure à
une altitude supérieure à 2000m.
AVERTISSEMENT
166
184
181.7
55.554.5
153.8
263
51.9
800
9.54
2.24
882
2.24
9.54
Ø 65
Vis de fi xation de la
plaque de montage
Plaque de montage
Plaque de montage
Attache
Repère
(à l’arrière)
Structure
inférieure
Grille frontale
Quand vous dénudez
en avance les fi ls
d’interconnexion,
recouvrez les extrémités
des fi ls avec du ruban
isolant.
Plaque de montage
Accrochez les crochets de l’appareil intérieur ici.
Guide de fi l
Fils d’interconnexion
Drainage De L’eau
Correct Mal Mal Mal
Fuite
d’eau
Fuite
d’eau
Fuite
d’eau
Rétention de l’eau
Evacuation
d’eau de
condensation
plongé dans
l’eau
Drainage
Points de fi xation de la plaque de
montage recommandés (5 points
en tout)
Utilisez un mètre à ruban comme
indiqué, placez l’extrémité du
mètre à ruban sur B
Trou percé
dans le mur
à Ø 65mm
Position
du tuyau
d’évacuation
Extrémité du tuyau de liquide
Extrémité du tuyau de gaz
Toutes les dimensions sont données en mm
Trou Avec Perceuse En Cône
Tube noyé dans le mur
(À se procurer sur place)
Calfatage
ExtérieurIntérieur
Tube noyé dans le mur
(À se procurer sur place)
Couvercle de trou de mur
(À se procurer sur place)
