İç Mekan Ünitesi [M5WMYL Serisi]

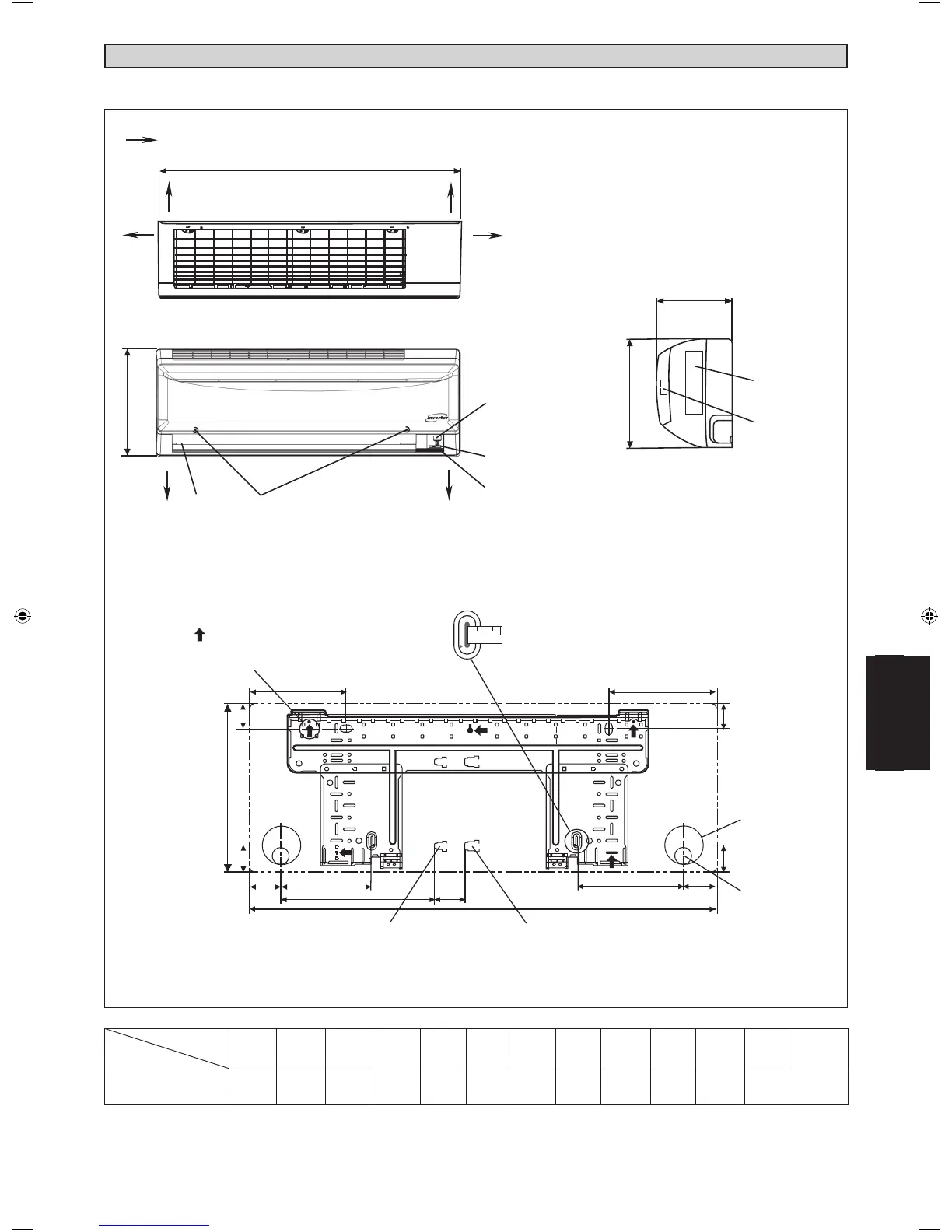

DIŞ HATLAR VE EBATLAR
Boyutlar
Modeller
ABCDEFGHI JKL M
M5WMY10/15LR
800
288 206 166 184 42 46 55 56 154 182
263
52
A
B
C
B
H
I
F
E
J
G
G
L
D
B
K
M
A
F
hs
i
l
g
nE
Türkçe
( )
İŞARETİ BORU TESİSATININ YÖNÜNÜ GÖSTERİR
ARKA ARKA
SOL SAĞ
ÜSTTEN GÖRÜNÜM
ALTALT
HAVALANDIRMA
ÖN IZGARA SABİT
VİDALAR (İÇERDE)
ÖNDEN GÖRÜNÜM
SİNYAL ALICI
İÇ ÜNİTE
AÇMA/KAPAMA ANAHTARI
ODA SICAKLIĞI
TERMİSTÖRÜ (İÇERDE)
YANDAN GÖRÜNÜM
BEYAN ETİKETİ
TOPRAK UÇLU
BAĞLANTI
KUTUSU
Şerit metreyi gösterildiği gibi
kullanın. Şerit metrenin sonunu B
‘da konumlandırın
Tavsiye edilen montaj
plakası alı koyma noktaları
(tümünde 5 nokta)
Sıvı borusu sonu Gaz borusu sonu
KURULUM LEVHASI Tüm boyutlar mm olarak verilmiştir
Duvardaki delik
çapı Ø 65mm
Tahliye hortumu
konumu
