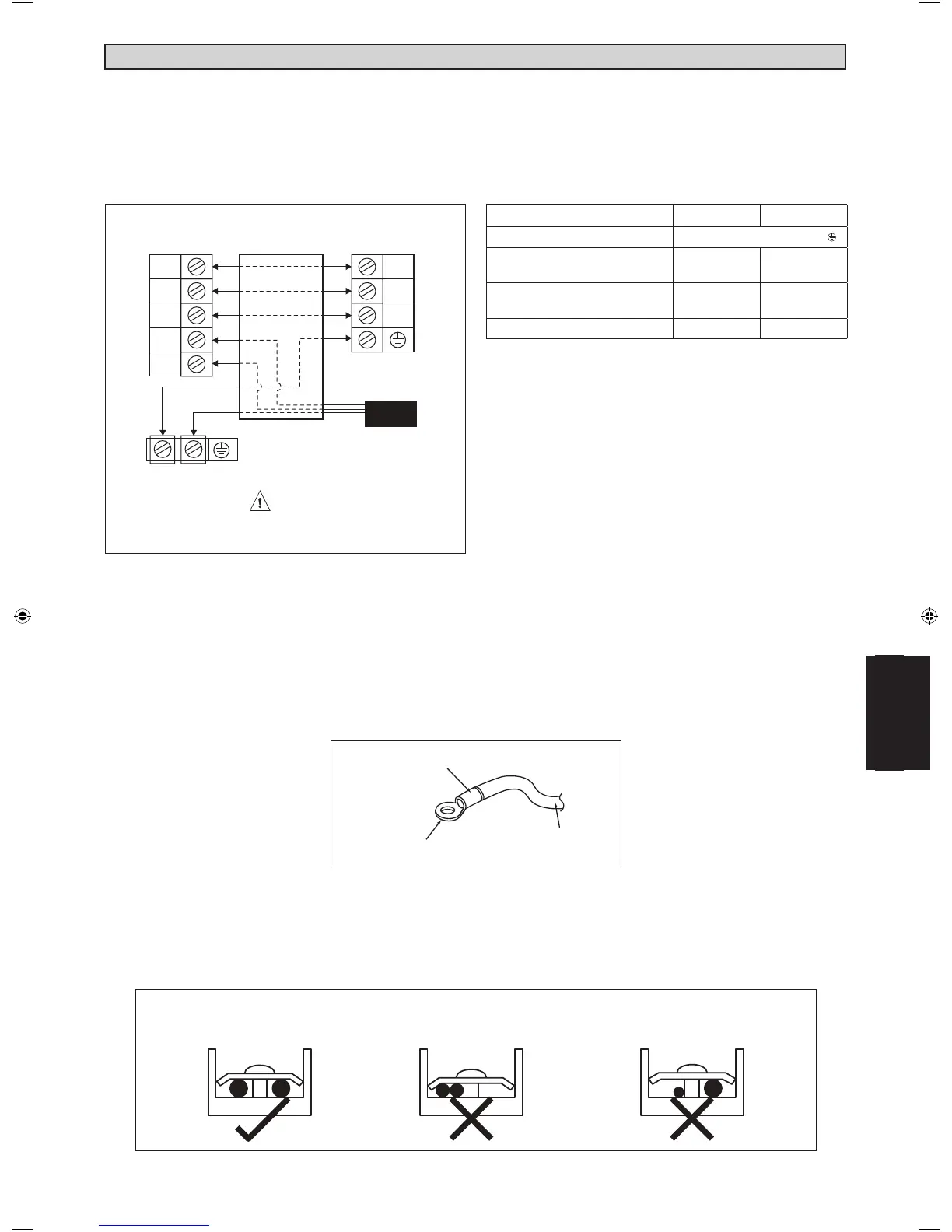

ELEKTRİK TESİSAT BAĞLANTILARI
ÖNEMLİ : * Tabloda gösterilen sayılar sadece bilgilendirme amacını taşımaktadır. Bunların yerel ve ulusal
düzeyde ilgili yasalara uygunluğu kontrol edilmeli ve buna göre seçim yapılmalıdır. Bu aynı
zamanda, kurulum türü ile kullanılan iletkenler için de geçerlidir.
** Uygun voltaj aralığı ünitedeki etiket verisinden kontrol edilmelidir.
• Tüm kablolar sıkıca bağlanmalıdır.
• Kabloların hiçbirinin soğutma maddesi boruları, kompresör veya herhangi bir hareketli parçaya değmediğinden
emin olun.
• İç ve dış ünite arasındaki bağlantı kablosu, birlikte verilen kablo bağıyla kelepçelenmelidir.
• Güç kaynağı kablosu minimum gereksinim olan H07RN-F değerinde olmalıdır.
• Terminal konektörleri ve kabloların üzerine herhangi bir dış kuvvet uygulanmadığından emin olun.
• Herhangi bir boşluğu önlemek için, tüm kapakların düzgün bir şekilde sabitlendiğinden emin olun.
• Kabloları güç beslemesi terminal bloğuna bağlamak için yuvarlak dalgalı tipte terminal kullanın. Kabloları,
terminal bloğundaki işareti hizalayarak bağlayın. (Üniteye takılmış olan kablo tesisatı şemasına başvurun.)
• Terminal vidalarını sıkmak için doğru tornavida kullanın. Uygun olmayan tornavidalar vida başlarına zarar verebilir.
• Aşırı sıkmak terminal vidalarına zarar verebilir.
• Aynı terminale farklı ölçüde kablolar bağlamayın.
• Kablo tesisatını düzgün tutun. Kablo tesisatının diğer parçaları ve terminal kutusunun kapağını
engellemediğinden emin olun.
* Kablonun uzunluğu 2 metreden fazlaysa, daha büyük
boyutlu kablo kullanın.
Modeller 10 15
Voltaj aralığı
**
220V - 240V / 1Ph / 50Hz+
Elektrik kablosu büyüklüğü* mm²
Çekirdek sayısı
1,5
3
1,5
3
Ba¤lant› kablosu büyüklü
ğ
ü
*
mm²
Çekirdek sayısı
1,5
4
1,5
4
Önerilen Sigorta A 15 15
1
2
SIG
N
L
2
1
SIG
hs
i
l
g
nE
Türkçe
İç Ünite Terminal
Bloğu
Dış Ünite
Terminal Bloğu
Elektrik Kablosu
Şebeke elektriğinde en az 3mm
kontak ayırmalı bir kutup ayırma
tertibatı olmalıdır.
Yalıtım gömleğini takma
Yuvarlak dalgalı tipte terminal
Elektrik kablosu
Aynı ölçüdeki kabloları
her iki tarafa bağlayın.
Aynı ölçüdeki kabloları
bir tarafa bağlamayın.
Farklı ölçüdeki
kabloları bağlamayın.
