7-6

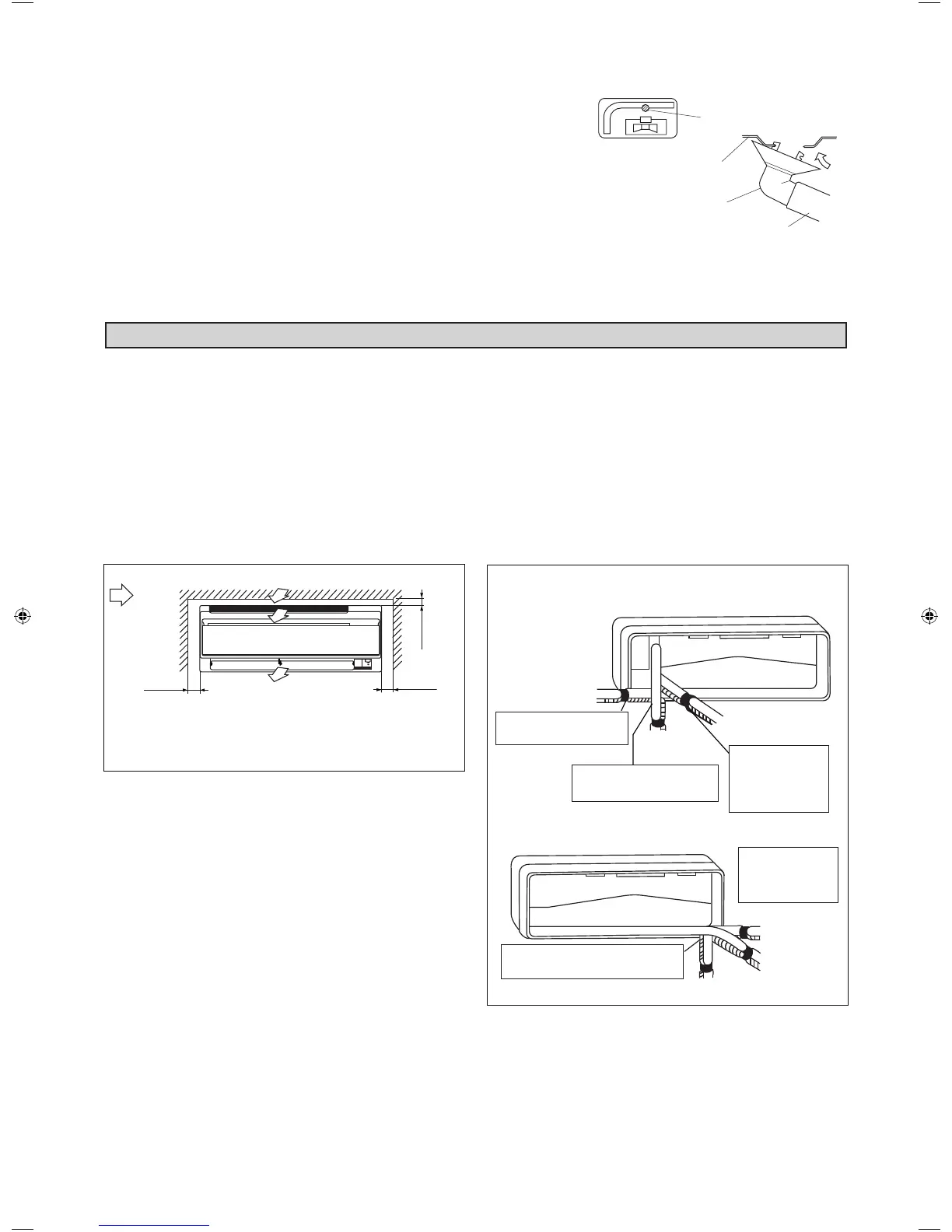

Операция слива. (Tолько Модель Tипа “Tепловой Hасос”)
1) Для слива используйте пробку сливного отверстия.
2) Если монтажная плита или поверхность пола перекрывают
сливное отверстие, поместите дополнительные подкладки не
менее 30мм высотой под ножки наружного блока.
3) В холодных регионах не используйте сливной шланг для
наружного блока.
(В противном случае сливаемая вода может замерзнуть, что
снизит эффективность нагрева.)
УСТАНОВКА КОМНАТНОГО БЛОКА
Внутренний модуль должен быть установлен
так, чтобы предотвратить столкновение выпуска
холодного воздуха с возвращающимся потоком
горячего воздуха. Пожалуйста, оставьте пространство
для установки, как показано на рисунке. Не
устанавливайте внутренний модуль там, где модуль
подвергается воздействию прямых солнечных лучей.
Также расположение должно быть удобным для
прокладки трубопроводов и дренажа и удалено от
дверей и окон.
Прокладка трубопровода хладагента может быть
осуществлена несколькими способами (слева или
справа модуля), через выламывающиеся отверстия
на корпусе модуля. Осторожно согните трубы в
необходимое положение для провода через отверстия.
Для бокового и нижнего выхода удерживайте нижнюю
часть трубы, а затем расположите ее в требуемом
направлении. Дренажный шланг конденсации может
быть зафиксирован к трубам.
Сливное отверстие для воды
Нижняя рама
Пробка сливного отверстия
Шланг (имеет в продаже,
внутренний диаметр 16 мм)
Поток
воздуха
(Комнатный
блок)
мин. 50
мин. 50
(Пространство
для технического
обслуживания)
(Пространство
для технического
обслуживания)
Требуемое
пространство
мин. 30
(Пространство для работы)
Все размеры указаны в мм
Трубопроводы справа сбоку, справа сзади и справа
внизу
Для подвода труб с правой
стороны снпмите концевую
крышку трубы на данной позиции
Для подвода труб справа снизу
снпмите концевую крышку трубы
на данной позиции
Свяжите трубy
oxлаждения и
дренажный шланг
между собой
иэоляционной лентой.
Трубопроводы слева сбоку, слева сзади и слева
внизу
Подвод труб с
правой стороны
Подвод труб справа
сзади
Подвод труб
слева сэади
Подвод труб c
левой стороны
Подвод труб слева сниэу
Для подвода с левой
стороны снимите
концевую крышку трубы
на данной поэиции
Для подвода труб слева сниэу снимите
концевую крышку трубы на данной поэиции
Подвод труб
справа снизу
