6-13
Русский

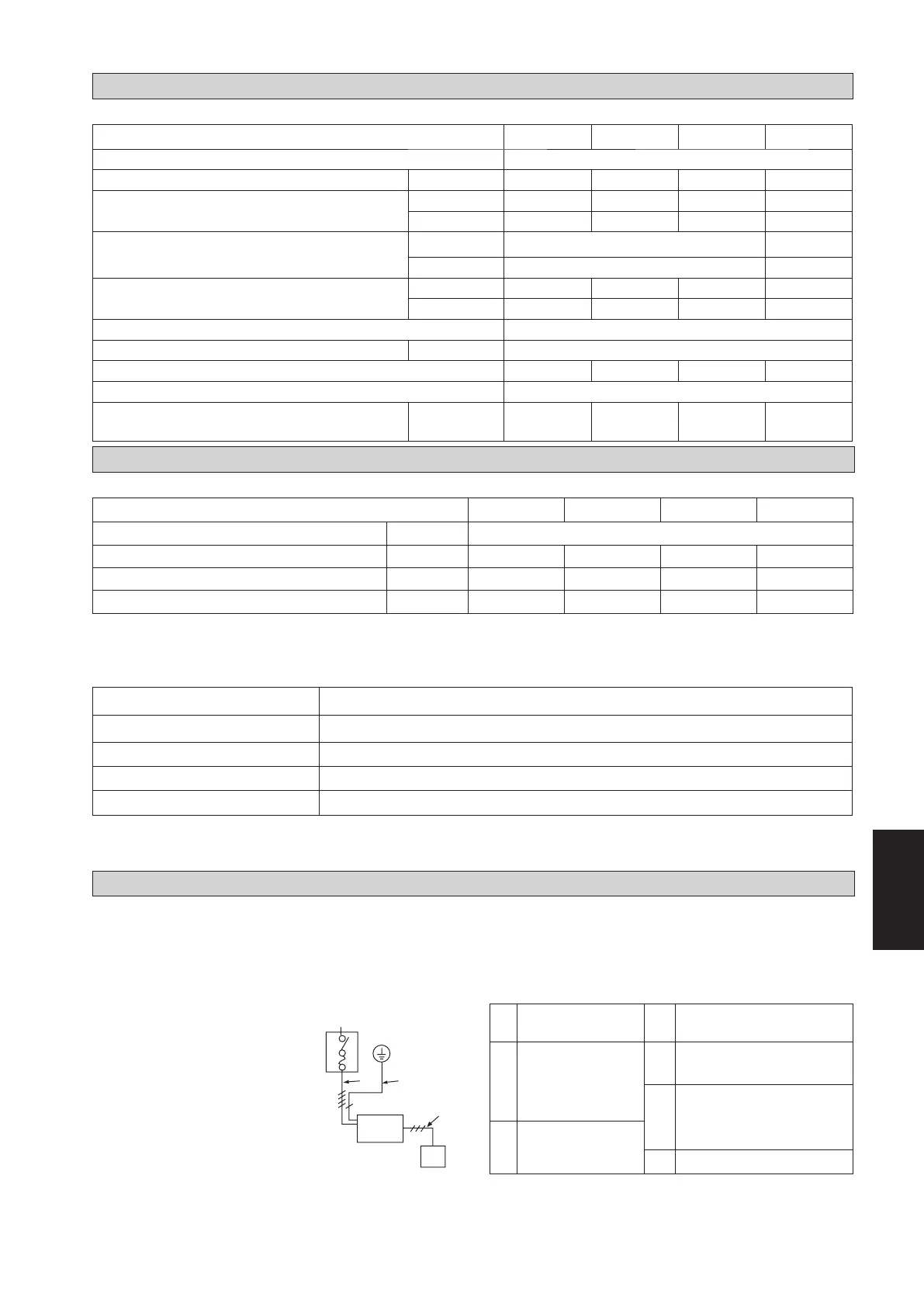

ФИЗИЧЕСКИЕ ДАННЫЕ
ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ
Тепловой насос (R410A)
Тепловой насос (R410A)
СОЕДИНЕНИЕ ЭЛЕКТРОПРОВОДКИ
• Все работы с электропроводкой должен выполнять квалифицированный электрик в соответствии с
применимыми местными требованиями и нормативами.
PE
a
b
c
d
g
e
f
(2) Подключение блока к питанию
Проведите провода питания и провод цепи управления через выбиваемые отверстия блока.
Снимите панели для обслуживания и подключите провода питания к клеммной колодке внутри блока
управления, как показано на рисунке.
a. Источник
питания
d. Блок
b. Главный
выключатель/
предохранитель
(полевой
источник)
e. Пульт дистанционного
управления
f. Соединительная
проводка для блока
и пульта дист.
управления
c. Разводка
питания для
блока
g. Заземление
Оборудование отвечает требованиям, изложенным в EN 61000-3-11, и для подключения к сети требуется выполнение определенных условий. При
подключении нужно проконсультироваться в службе, отвечающей за подачу электроэнергии. Оборудование может подключаться к питающей сети с
полным сопротивлением, не превышающим указанное в следующей таблице значение. Полное сопротивление системы в точке подключения можно
узнать в службе, отвечающей за подачу электроэнергии.
Если полное сопротивление питающей сети превышает указанное значение, в момент запуска оборудования или в процессе его работы могут
иметь место кратковременные провалы напряжения. Они могут привести к нарушению в работе другого оборудования, например, к миганию ламп
(особенно если они подключены к этой же питающей сети).
Метод соединения электрических проводов
Перед подключением проводки обратитесь в компанию, которая поставляет электроэнергию в этой
местности.
(1) Полная схема электропроводки блока
Модель Максимальное полное сопротивление (Zmax), Ом
5RT90BR
0,22
5RT120BR
0,23
5RT150BR
0,21
5RT180BR
0,21
Модель 5RT90BR 5RT120BR 5RT150BR 5RT180BR
Хладагент
R410A
Заряд хладагента кг
6,1 5,8/5,8 7,2/7,2 8,7/8,7
Поток воздуха в испарителе
куб.футов/мин
3300 4300 5650 6600
л/с
1557 2029 2667 3115
Pression statique externe
мм.водн.ст.
15 21
Па
147 206
Внешнее статическое давление
куб.футов/мин
8230 6000/6000 6050/6050 6450/6450
л/с
3884 2831/2831 2855/2855 3044/3044
Управление
Проводной контроллер блока на крыше
Длина провода управления (стандартная/макс.): Размер м : мм
2
15 / 100 : 3
Компрессор (тип/количество)
Спиральный/1 Спиральный/2 Спиральный/2 Спиральный/2
Воздушный фильтр (тип/количество)
Промываемый Saranet/2
Размеры воздушного фильтра
(длина x ширина x толщина)
мм
880 x 467 x 4 1126 x 385 x 4 1126 x 435 x 4 1497 x 392 x 4
Модель 5RT90BR 5RT120BR 5RT150BR 5RT180BR
Источник питания В/Фаза/Гц
380-415/3N~/50
Макс. непрерывный ток (комп.) A
26,0 16,5/16,5 19,0/19,0 26,0/26,0
Ток полной нагрузки (FLA, комп.) A
21,0 12,2/12,2 15,0/15,0 21,0/21,0
Ток заторможенного ротора (LRA, комп.) A
111,0 74,0/74,0 101,0/101,0 111,0/111,0
