4-7
Italiano
Nell’impianto elettrico esistente,
devono esistere i normali
dispositivi di sicurezza a doppia
polarità (interruttore automatico
o separati da almeno 3mm.
fusibili) con contatti.
!

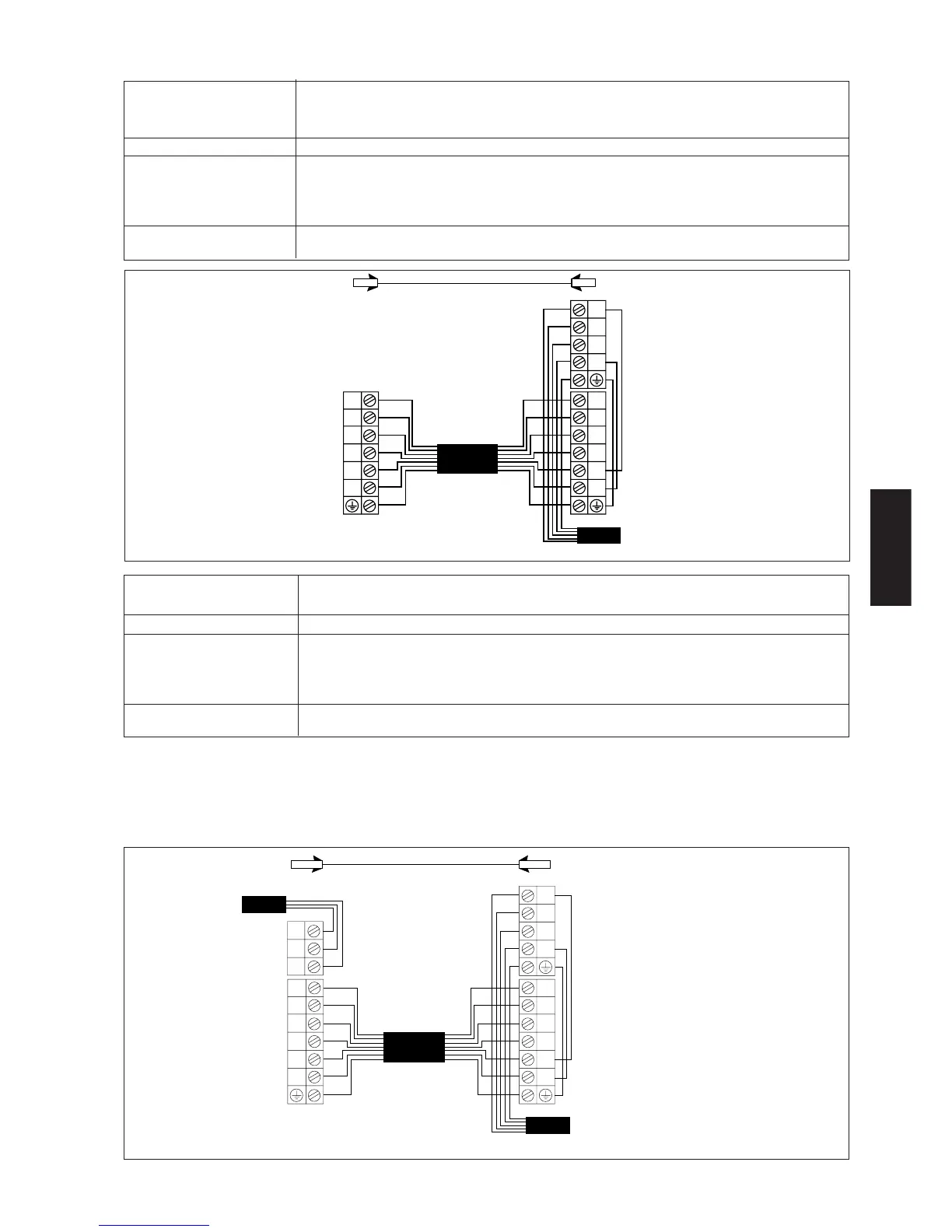

Blocco Interno
Blocco Esterno
Cavetto di
Collegamento
SB40BR/50BR/60BR/75BR/100BR
HSB40AR/50AR/60AR
4WV
A
OF
N
L
COMP
4WV
A
OF
N
L
COMP
N
T
S
R
Sensore Serpentino Esterno
4WV
A
OF
N
L
COMP
4WV
A
OF
N
L
COMP
N
T
S
R
T
S
R
Blocco Interno SB125CR
Blocco Esterno MSS125BR
Voltaggi ammessi** 380V-415V / 3Ph / 50Hz o 208V-230V / 3Ph / 60Hz o 460V / 3 Ph / 60 Hz
Cavetto di alimentazione*
Numero di fili
a) Blocco Interno 3
b) Blocco Esterno 5
Cavetto di interconnessione*
7
Numero di fili
IMPORTANTE: * I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e scelti in modo
da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono pure dal tipo di impianto e dai
conduttori utilizzati.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio. ETL
unità elencata è soltanto applicabile ad alimentazione di 60Hz esclusivamente.
Nell’impianto elettrico
esistente, devono esistere i
normali dispositivi di
sicurezza a doppia polarità
(interruttore automatico o
separati da almeno 3mm.
fusibili) con contatti.
!
Blocco Interno
Blocco Esterno
Cavetto di
Collegamento
SB125CR
Sensore Serpentino Esterno
Corda Di Alimentazione Di
Corrente
Corda Di Alimentazione
Di Corrente
Blocco Interno SB40BR/SB50BR/SB60BR/SB75BR/HSB40AR/HSB50AR/HSB60AR/SB100BR
Blocco Esterno MSS40BR/MSS50BR/MSS60CR/MSS75CR/MSS40BR/MSS50BR/MSS60CR/SL40CR/
SL50CR/SL40CR/SL50CR/MSS100BR
Voltaggi ammessi** 380V-415V / 3Ph / 50Hz o 208V-230V / 3Ph / 60Hz
Cavetto di alimentazione*
Numero di fili
a) Blocco Interno –
b) Blocco Esterno 5
Cavetto di interconnessione*
7
Numero di fili
Pompa Di Calore
Corda Di Alimentazione
Di Corrente
