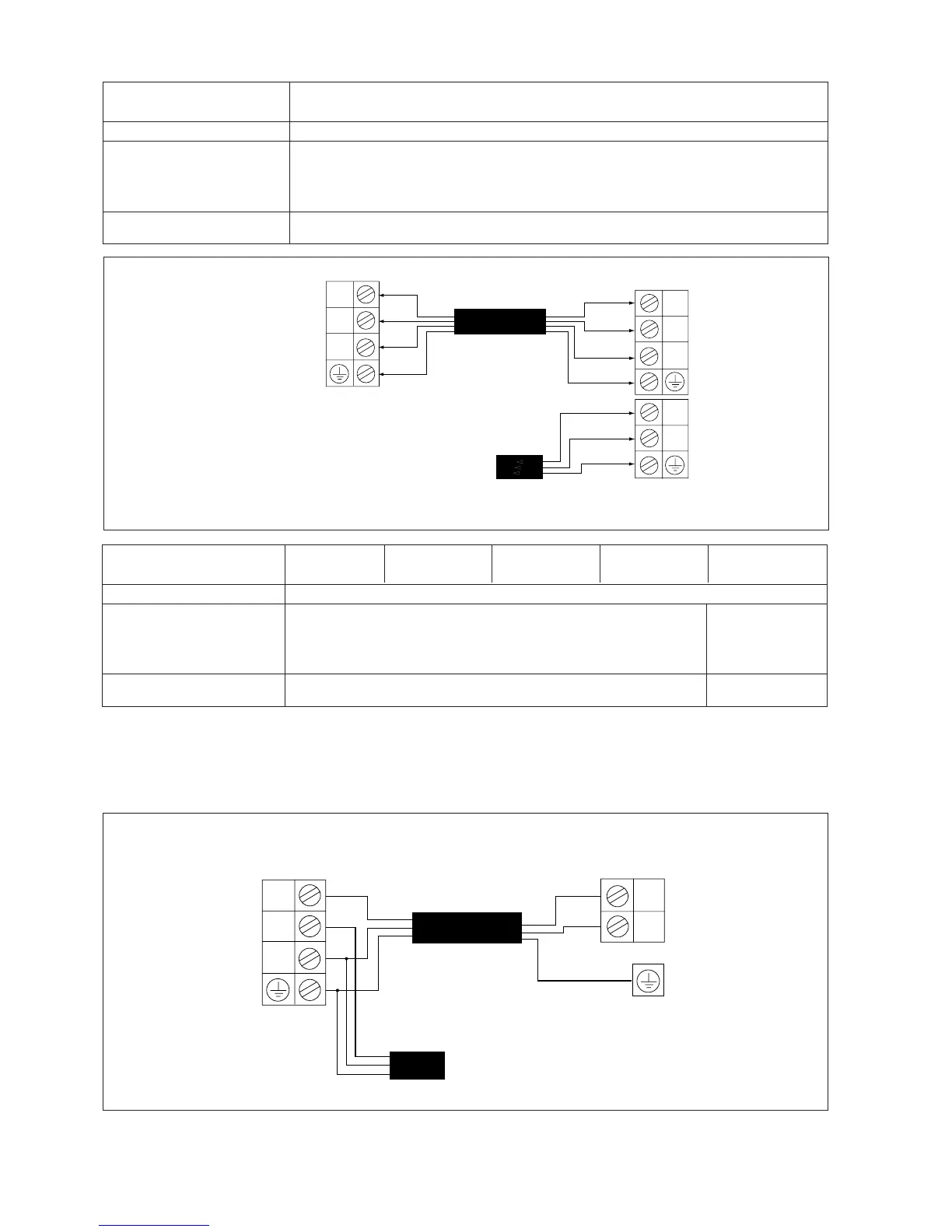

Blocco Interno HSB30A
Blocco Esterno SL30C
Voltaggi ammessi** 220V-240V / 1Ph / 50Hz o 208V-230V / 3Ph / 60Hz o 460V / 3Ph / 60Hz
Cavetto di alimentazione*
Numero di fili
a) Blocco Interno –
b) Blocco Esterno 3
Cavetto di interconnessione*
4
Numero di fili
Nell’impianto elettrico esistente, devono esistere
i normali dispositivi di sicurezza a doppia
polarità (interruttore automatico o separati da
almeno 3mm. fusibili) con contatti.
!
Morsettiera
Dell'Unità
Interna
Morsettiera
Del Blocco
Esterno
Cavetto di
Collegamento
HSB30A / MSB30B
Raffreddamento
Corda Di
Alimentazione
Di Corrente
IMPORTANTE: * I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e scelti in modo
da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono pure dal tipo di impianto e dai
conduttori utilizzati.
** L'appropriato intervallo di tensione deve essere confrontato con i dati della targa dell'apparecchio. ETL
unità elencata è soltanto applicabile ad alimentazione di 60Hz esclusivamente.
Blocco Interno MSB10A MSB15A MSB20A MSB25A MSB30A
Blocco Esterno SL10B SL15B SL20B SL25B SL30B
Voltaggi ammessi** 220V-240V / 1Ph / 50Hz o 208V-230V / 1Ph / 60Hz
Cavetto di alimentazione*
Numero di fili
a) Blocco Interno 3 –
b) Blocco Esterno – 3
Cavetto di interconnessione*
34
Numero di fili
Nell’impianto elettrico esistente, devono esistere i normali
dispositivi di sicurezza a doppia polarità (interruttore
automatico o separati da almeno 3mm. fusibili) con contatti.
!
Blocco Interno
Blocco Esterno
Cavetto di
Collegamento
L
N
COMP
COMP
N
MSB10A/15A/20A/25A
Corda Di
Alimentazione
Di Corrente
