POLSKI
32

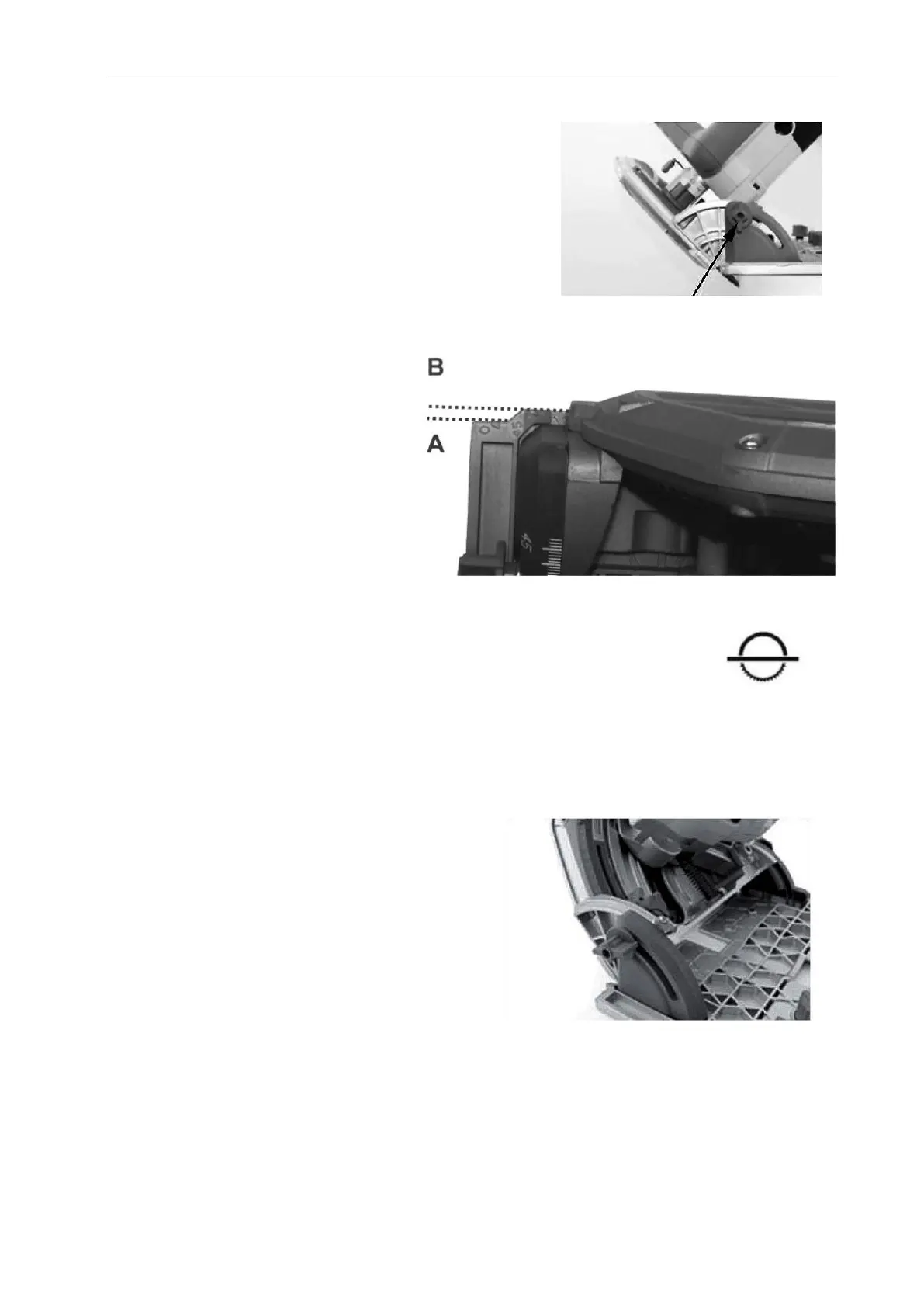

Regulacja kąta cięcia
1. Tarczę tnącą można ustawić pod kątem od 0° do 48°.
2. Odkręć oba pokrętła (8). Ustaw tarczę pod wybranym
kątem zgodnie z podziałką kątową.
3. Dokręć pokrętła.
Linia cięcia
Na podstawie zagłębiarki znajdują się
dwa wskaźniki linii cięcia.
1. Wykonując cięcie proste bez szyny
prowadzącej, dopasuj oznaczenie
A na przedniej krawędzi podstawy
do wyznaczonej linii cięcia.
2. Wykonując cięcie ukośne pod
kątem 45°, dopasuj oznaczenie B
(oznaczenie 45 na podstawie) na
przedniej krawędzi podstawy do
wyznaczonej linii cięcia.
Cięcie proste (90°)
1. Odkręć oba pokrętła (8) i obróć narzędzie do pozycji 0° na podziałce.
Dokręć pokrętła (8).
2. Ustaw przełącznik (18) w pozycji cięcia wgłębnego.
3. Ustaw żądaną głębokość cięcia. Upewnij się, że regulator kompensacji grubości szyny (10) jest
podniesiony podczas cięcia bez szyny prowadzącej.
4. W celu uruchomienia narzędzia naciśnij przycisk blokady przełącznika (1), a następnie przełącznik
(2) i dociśnij silnik. Przesuń narzędzie do przodu, aby rozpocząć cięcie.
Cięcie ukośne (od 0° do 48°)
1. Odkręć oba pokrętła (8) i obróć narzędzie do
wybranej pozycji na podziałce. Dokręć
pokrętła (8).
2. Przekręć przełącznik (18) w pozycję cięcia wgłębnego.
3. Ustaw żądaną głębokość cięcia. Upewnij się, że regulator kompensacji grubości szyny (10) jest
podniesiony podczas cięcia bez szyny prowadzącej.
4. W celu uruchomienia narzędzia naciśnij przycisk blokady przełącznika (1), a następnie przełącznik
(2) i dociśnij silnik. Przesuń narzędzie do przodu, aby rozpocząć cięcie.
5. Wskaźnik linii cięcia (15) pokazuje tor cięcia dla cięcia ukośnego 90° i 45° bez szyny prowadzącej.
