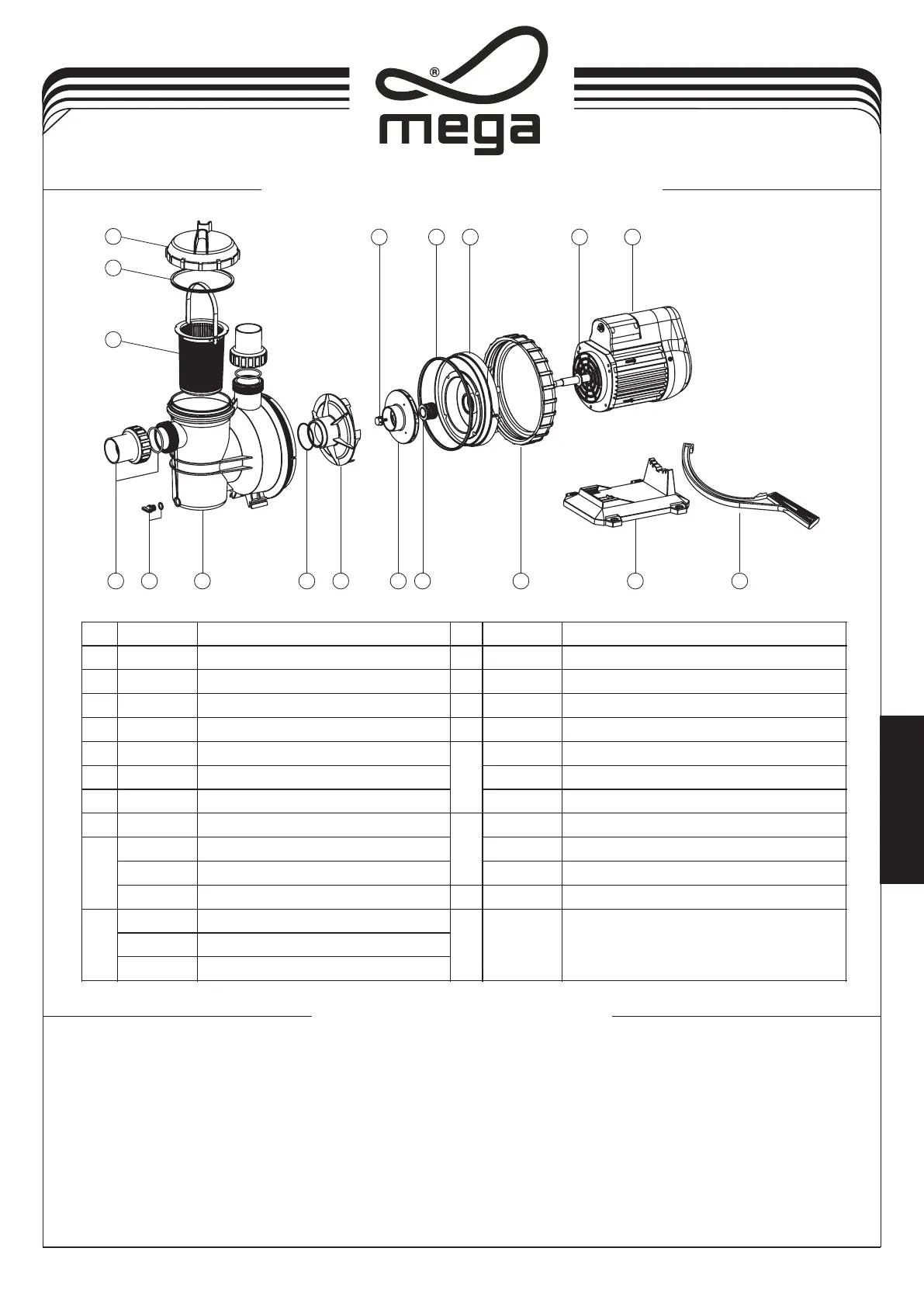

PIÈCES DE RECHANGE DE POMPE SC
4
Évacuez tout l'air du filtre et du système de canalisation.
4
Dans un système d'aspiration immergé (source d'eau plus haute que la pompe), la pompe s'amorce
lorsque les vannes d'aspiration et de décharge sont ouvertes.
4
Si la pompe ne se trouve pas dans un système d'aspiration immergé, dévissez le couvercle du
purgeur et retirez-le, remplissez le purgeur et pompez pour aspirer de l'eau.
4
Nettoyez et inspectez la bague. Repositionnez-la sur le couvercle du purgeur.
4
Remettez le couvercle du purgeur en place sur le purgeur. Tournez dans le sens horaire pour serrer
le couvercle.
NOTE : Serrez manuellement le couvercle du purgeur uniquement. La pompe doit s'amorcer
maintenant. Le délai d'amorçage dépend de la longueur verticale de la hauteur d'aspiration et de la
longueur horizontale du tuyau d'aspiration.
AMORÇAGE DE LA POMPE
3-4
F
R
E
N
C
H
1
2
3
7
8
54 6
9
11
12
13
14
16
17
18
10
15
N°
Référence
Description
N°
Référence
Description
1
01041023
Couvercle transparent
11
04015001
Joint mécanique 1,9 cm (3/4")
2
02011077
Joint torique de couvercle
12
02011089
Joint torique de bride
3
89021701
Panier à poignée
13
01111008
Bride de pompe SC
4
89021702
Jeu de raccords 3,75 cm (1,5")
14
01021014
Contre-écrou de bague de moteur de pompe
5
89021703
Bouchon de vidange avec joint torique
15
02011096
Gicleur de moteur
6
01111006
Corps de pompe SC
89021705
Moteur (230 V/50 Hz) SC050
7
02011105
Joint torique de diffuseur
89021706
Moteur (230 V/50 Hz) SC075
8
01111009
Diffuseur
16
89021707
Moteur (230 V/50 Hz) SC100
9
89021704
Vis de roue avec joint torique
89021708
Moteur (230 V/50 Hz) SC150
01311009
Roue (230 V/50 Hz) SC050
89021709
Moteur (230 V/50 Hz) SC200
01311010
Roue (230 V/50 Hz) SC075
17
01021022
Clé d'ouverture
10
01311011
Roue (230 V/50 Hz) SC100
18
01111007
Base de pompe SC
01311012
Roue (230 V/50 Hz) SC150
01311013
Roue (230 V/50 Hz) SC200
