DIESER FILTER LÄUFT UNTER HOCHDRUCK. WENN EIN TEIL DES KREISLAUFSYSTEMS (Z. B.
KLEMME, PUMPE, FILTER, VENTILE USW.) GEWARTET WIRD, KANN LUFT IN DAS SYSTEM
EINDRINGEN UND UNTER DRUCK GESETZT WERDEN. DRUCKLUFT KANN DAZU FÜHREN, DASS DER
DECKEL ODER DAS VENTIL ABGESPRENGT WIRD. DIES KANN ZU SCHWEREN VERLETZUNGEN,
TODESFÄLLEN ODER SACHSCHÄDEN FÜHREN. SCHALTEN SIE DIE PUMPE AUS, BEVOR SIE DIE
VENTILPOSITION ÄNDERN.
UM SCHÄDEN AN DER PUMPE ZU VERHINDERN UND SICHERZUSTELLEN, DASS DAS SYSTEM
KORREKT FUNKTIONIERT, REINIGEN SIE DAS PUMPENSIEB UND DIE ABSTREIFKÖRBE
REGELMÄSSIG.
DREHEN SIE DIE SCHRAUBEN NICHTAUS DER FLANSCHKLEMME HERAUS, WÄHREND DIE PUMPE
LÄUFT.
WARNUNG
!
!
!
!

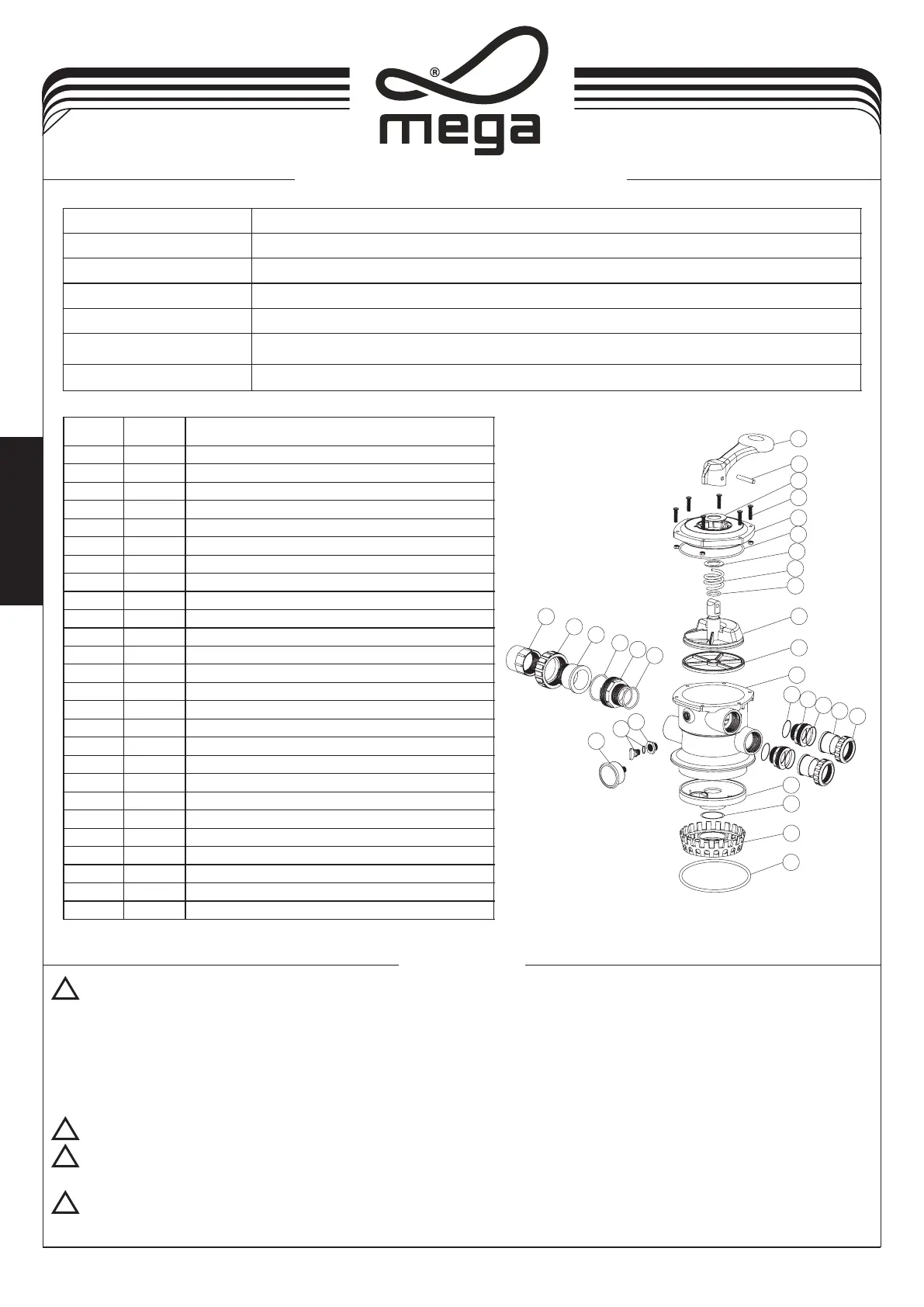

EM-MV40B VENTILERSATZTEILE
4-4
G
E
R
M
A
N
Ventilposition
Funktion
FILTER (FILTER)
Normale Filterung und Absaugung
BACKWASH (RÜCKSPÜLEN)
Reinigung des Filters durch Umkehrung des Flusses
RINSE (SPÜLEN)
Wird nach dem Rückspülen verwendet, um Verunreinigungen aus dem Ventil zu spülen
WASTE (ABWASSER)
Umgeht den Filter, wird zum Absaugen ins Abwasser oder Senken des Wasserpegels verwendet
RECIRCULATE
(REZIRKULIEREN)
Umgeht den Filter, um Wasser im Kreislauf an den Pool zu leiten
CLOSED (GESCHLOSSEN)
Sperrt den Wasserfluss an Filter oder Pool
Schlüssel
-Nr.
Teil-Nr.
Beschreibung
1
01013003
Griff (groß)
2
03018008
Stift für Griff
3
01181001
Unterlegscheibe für Griff
4
89280107
M6*30 Schraube mit Mutter fürStandarddeckel
5
01013004
1,5" seitlich montiertes Ventil Standarddeckel (schwarz)
6
02011002
O-Ring für 1,5"-Ventildeckel
7
01181002
Unterlegscheibe für Feder
8
03014001
Feder für 1,5"-Seitenmontageventil (schwarz)
9
02011022
O-Ring für 1,5"-Ventilrotor
10
01021001
1,5"-Ventilrotor
11
02311002
Spinnendichtung
12
01013007
1,5"oben montiertes Ventil unteres Gehäuse (Black)
13
01013011
1,5"-Diffusor
14
02011001
O-Ring für Diffusor
15
01013012
1,5" oben montiertes Ventil, Überlaufdiffusor
16
02011134
O-Ring
17
02011151
O-Ring für 1,5"-Verbindungsstück
18
01013015
1,5"-Verbindungsstück (schwarz)
19
02011003
O-Ring für 1,5"Verbindung
20
01171153
1,5"Verbindung (A/E)
21
01013017
1,5"Überwurfmutter (schwarz)
22
01041002
1,5"Verbindungmit Sichtscheibe (kurz)
23
01172026
1,5"Verbindungmit Sichtscheibe Holder
24
01111048
Anschluss für Druckmesser/Stopfen
25
89021703
Ablaufstopfen mit O-Ring
26
06011029
Öldruckmesser mit O-Ring (40Psi)
