Mercury 75 Operation And Maintenance Manual

67
90-10180Z90
goh105
1
4
3
5
2
oh
MAINTENANCE
oho40

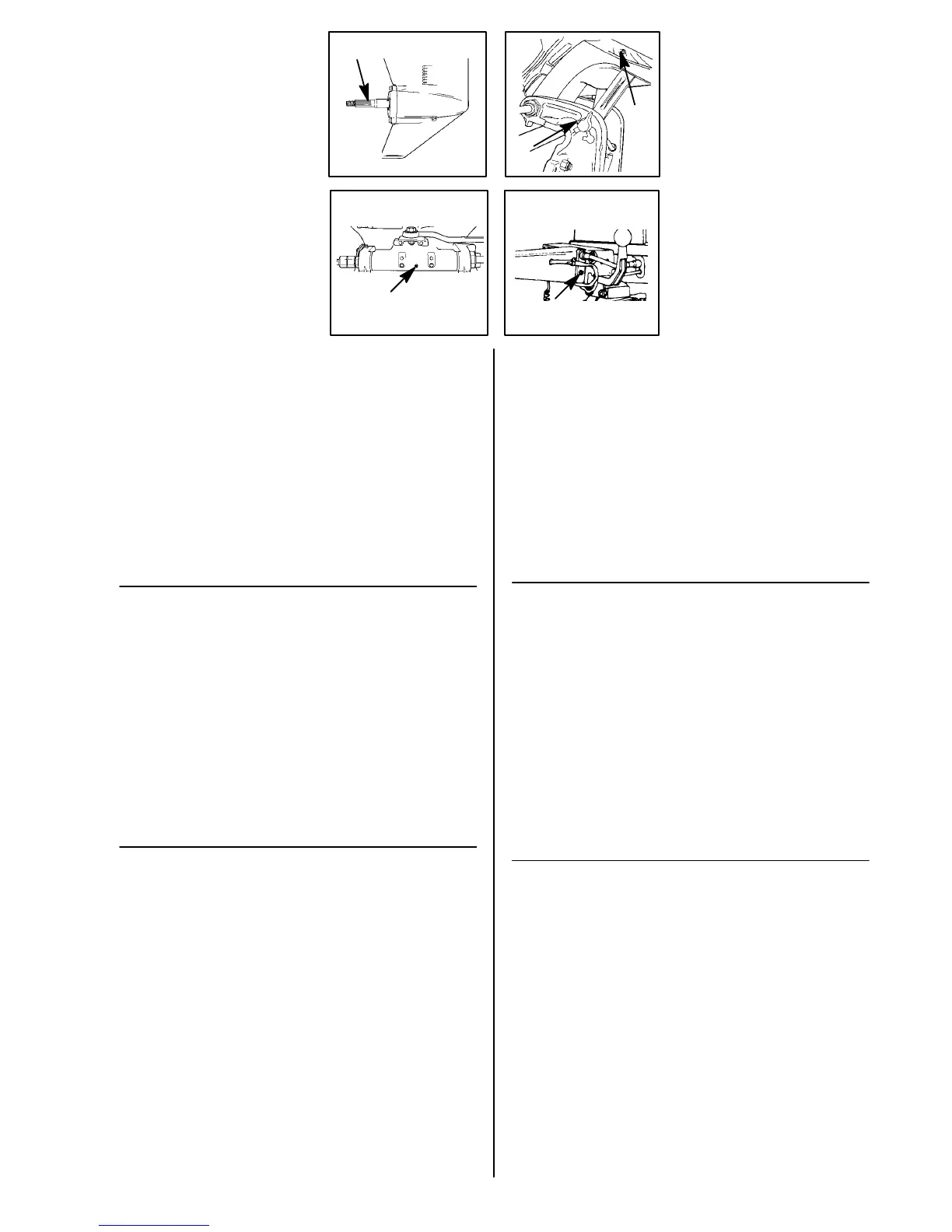

LUBRICATION POINTS
Lubricate Point 1 with Quicksilver Anti-Corrosion Grease or
2-4-C Marine Lubricant with Teflon.
1 Propeller Shaft – Refer to Propeller Replacement for removal and installation
of the propeller. Coat the entire propeller shaft with lubricant to prevent the
propeller hub from corroding and seizing to the shaft.
Lubricate Points 2 thru 6 with Quicksilver 2-4-C Marine Lubricant
with Teflon or Special Lubricant 101.
2 Swivel Bracket – Lubricate through fitting.
3 Tilt Support Lever – Lubricate through fitting.
4 Tilt Tube – Lubricate through fitting.
5 Tiller Handle – Lubricate through fitting.
(continued on next page)
ohd
ENTRETIEN
oho40d
POINTS DE LUBRIFICATION
Lubrifiez le point 1 avec du Quicksilver Anti-Corrosion Grease ou
du 2-4-C Marine Lubricant au téflon.
1 Arbre de l’hélice – référez-vous au chapitre sur le remplacement de l’hélice
pour retirer et installer l’hélice. Lubrifiez la totalité de l’arbre de l’hélice pour
empêcher le moyeu de butée de se corroder et de contaminer l’arbre.
Lubrifiez les points 2 à 6 avec du Quicksilver 2-4-C Marine
Lubricant au téflon ou du Special Lubricant 101.
2 Support pivotant – lubrifiez par le raccord.
3 Levier de support de relevage – lubrifiez par le raccord.
4 Tube de relevage – lubrifiez par le raccord.
5 Barre franche – lubrifiez par le raccord.
(suite page suivante)
ohj
MANTENIMIENTO
oho40j
PUNTOS DE LUBRICACION
Lubrique el punto 1 con grasa Quicksilver Anti-Corrosion Grease o
lubricante 2-4-C Marine Lubricant con teflón.
1 Eje de la hélice - Remítase a Cambio de Hélice para retirar e instalar la hélice.
Cubra todo el eje de la hélice con el lubricante para evitar la corrosión del cubo
de la hélice y que se pegue al eje.
Lubrique los puntos 2 a 6 con lubricante Quicksilver 2-4-C Marine Lubricant
con teflón o Special Lubricant 101.
2 Soporte giratorio - Lubrique a través del acople de engrase.
3 Palanca de soporte de la inclinación - Lubrique a través del acople de engrase.
4 Tubo de inclinación - Lubrique a través del acople de engrase.
5 Palanca de dirección manual - Lubrique a través del acople de engrase.
(continúa en la siguiente página)
ohh
MANUTENÇÃO
oho40h
PONTOS DE LUBRIFICAÇÃO
Lubrifique o Ponto 1 com “Quicksilver Anti-Corrosion Grease” (Graxa
Contra a Corrosão Quicksilver) ou com “Quicksilver 2-4-C Marine Lubricant
with Teflon” (Lubrificante Marinho 2-4-C Quicksilver com Teflon) .
1 Eixo da Hélice - Veja “Remoção da Hélice”, sobre remoção e instalação da
hélice. Cubra todo o eixo da hélice com o lubrificante, para evitar a corrosão
do cubo da hélice e seu emperramento no eixo.
Lubrifique os Pontos 2 até 6 com “Quicksilver 2-4-C Marine Lubricant with
Teflon” (Lubrificante Marinho 2-4-C Quicksilver com Teflon) ou com
“Special Lubricant 101” (Lubrificador Especial 101).
2 Suporte Giratório - Lubrifique através da graxeira.
3 Alavanca de Suporte de Inclinação - Lubrifique através da graxeira.
4 Tubo de Inclinação - Lubrifique através da graxeira.
5 Cana do Leme - Lubrifique através da graxeira.
(continua na próxima página)

Mercury 75 Specifications

General

Horsepower	75 hp
Starting	Electric
Cylinders	3
Warranty	3 years
Shaft Length	20 in. or 25 in.
