31

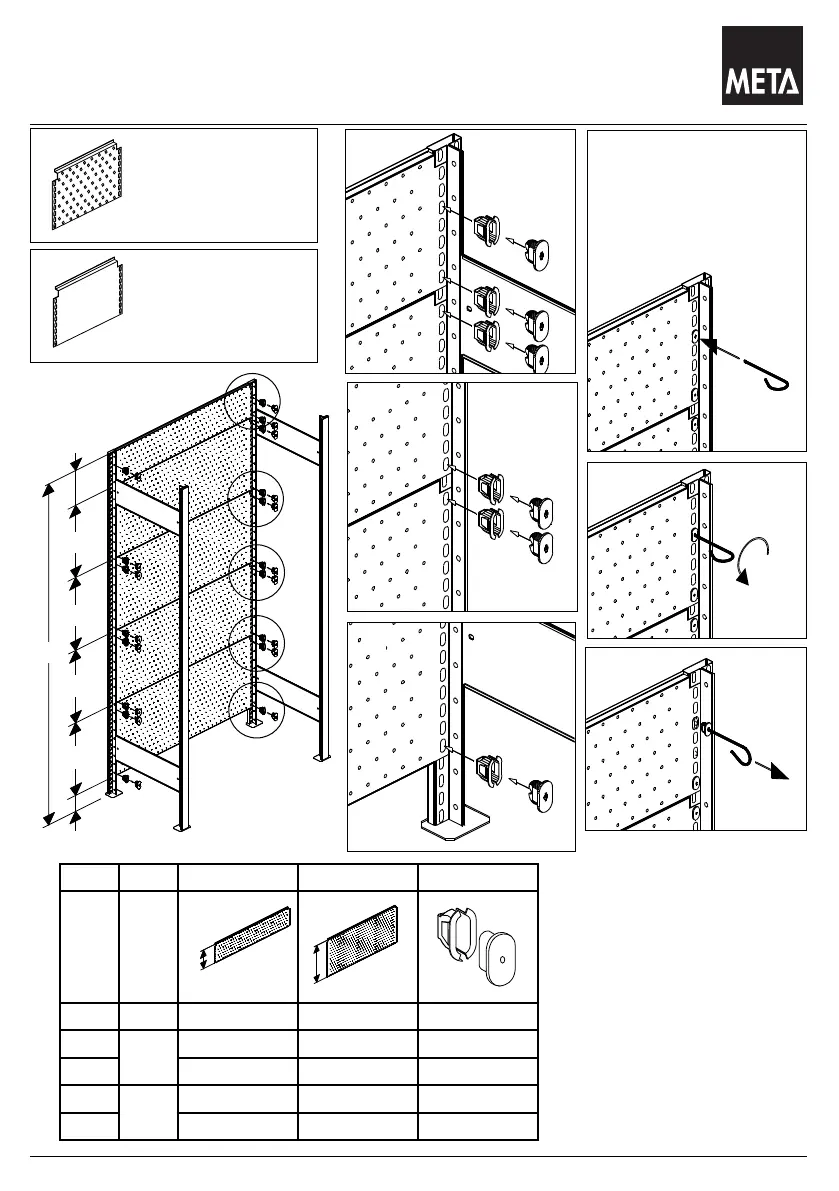

Eurolochwand-Paneel , Clip-Sichtwand-Paneel
Clip Euro-standard perforated panel , Clip transparent rear wall
Panneau paroi perforée ,,Euro’’ à clips , panneau de paroi de parament
à clips
Eurolochwand-Paneel
Clip Euro-standart perfo-
rated panel
Panneau paroi perforée
,,Euro’’ à clips
Clip-Sichtwand-Paneel
Clip transparent rear wall
Panneau de paroi de
para- ment à clips
1
2
Bei Regalaussteifungen
mittels Rückwänden sind
alle Feldlastangaben der
Seite 15 - 21 zutreffend.
When the racks are
stabilised by rear panels
all field loads mentioned
on page 15 - 21 are
applicable.
Quand les rayonnages
sont renforcés par des
panneaux arrières toutes
les charges de champs
mentionnées à la page 15 -
21 sont à appliquer.
H
h1
h2
h3
h3
h3
h3
C
C
B
B
B
B
A
A
3
Demontage von Spreiz-
kernen, falls erforderlich
Dismounting of expanding
cores, if necessary
Démontage de mandrins
porte- pièce, si nécessaire
H h1 h2 h3
mm mm
Σ Σ Σ
2000
90
1 4 20
2200 2 4 24
2500
15
6 3 36
3000 - 7 28
H
H
H=200
H=425
