META META-CLIP - Clip Schrägbodenregal

Das Lagersystem
48

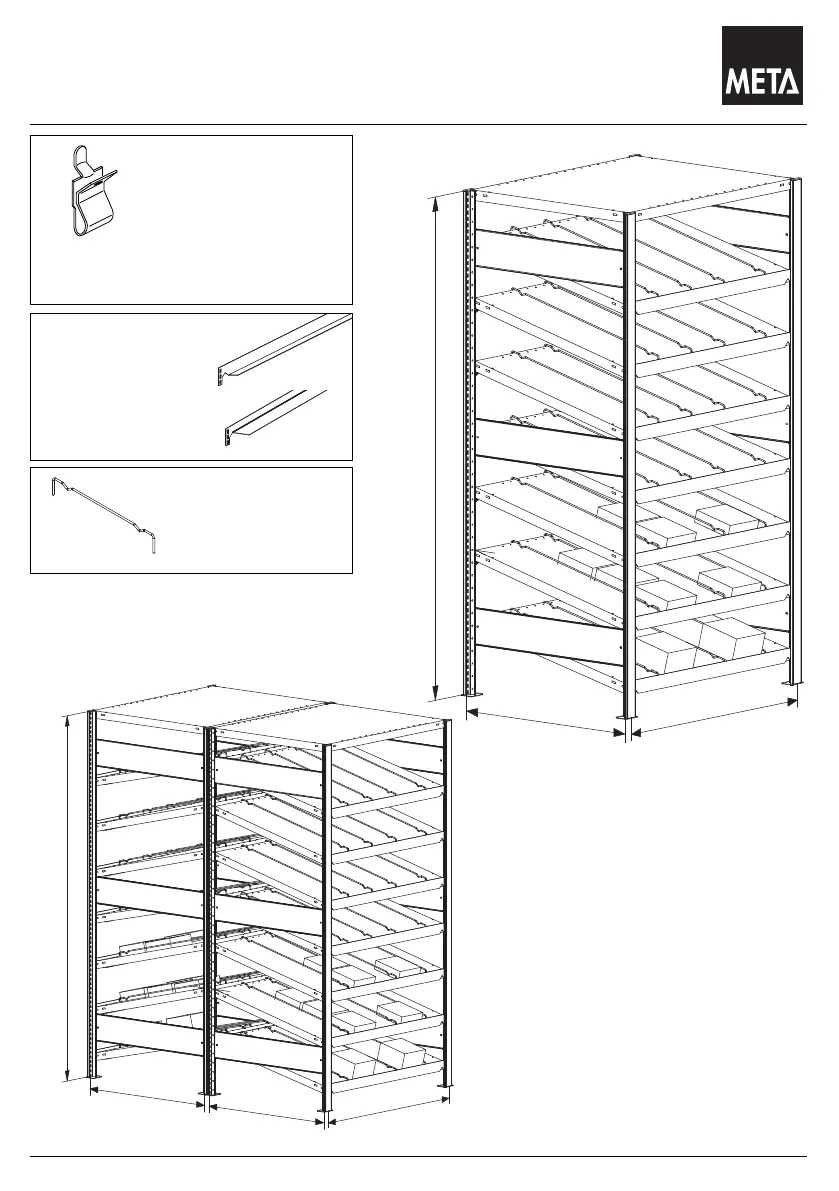

Clip Schrägbodenregal
Angularshelf-Rack
Rayonnages de oblique-fond
H = 2000
T
L = 1000
H = 2000
T
T = 1000
T
Fachteilerdraht
Shelf seperator
Séperateur de fond
Systemabmessungen und
Belastungsangaben :
System and loading data
Dimensions du systém et Capacités de charge
Einfachregal :
L = 1000/1300 mm
T = s.Tabelle
(nächste Seite)
H = 2000 mm
Doppelregal :
L = 1000/1300 mm
T = s.Tabelle
(nächste Seite)
H = 2000 mm
Belastung pro Fachboden :
Load capacity per shelf
Capacité de charge par palette
200 KG ( gleichmässig verteilte Last )
200 KG ( Evenly diatributed load )
200 KG ( Charge réguliérement réparatie )
Zulässige Feldlast max. 1400 KG
max. permissible field load 1400 kg
charge max. autorisée par case : 1400 kg.
Doppelregal
Double Rack
Rayon double
Einfachregal / Single rack / Rayon simple
Längsriegel 50
Longitudinal crossbar 50
Pourtre longitudinale 50
Längsriegel 14°
Longitudinal crossbar 14°
Pourtre longitudinale 14°
Abdeckbodenträger 40
Top shelf clip 40
Support se fond de
recouvrement 40
Oberfläche: Gelb
Surface: yellow
Surface: jaune
03 Meta - Clip 2009-04 System_Neu_Eckregal:Meta - Clip System 29.04.2009 10:34 Seite 48
Stand 04/2009
