Das Lagersystem
35

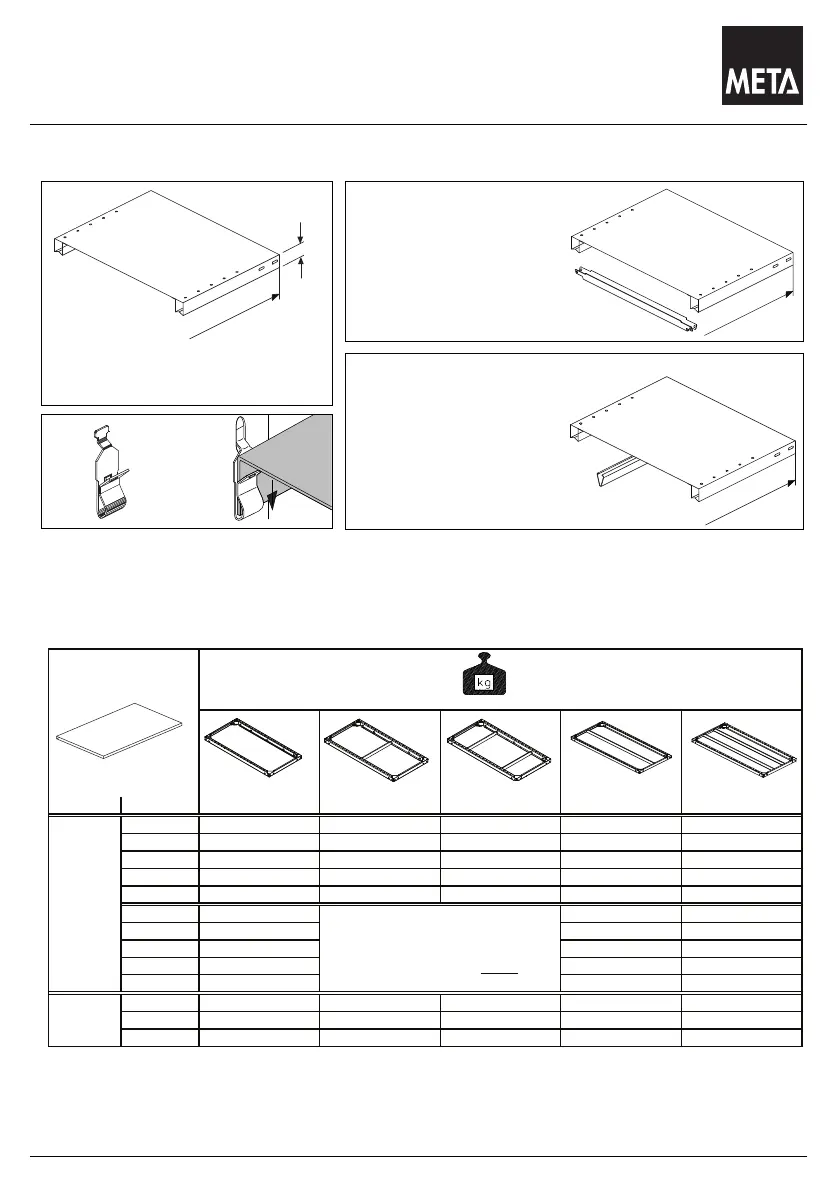

Fachboden + Fachbodenbelastungen
Shelf + Load capacity per shelf
Fond de casier + Capacité de charge par tablette
L = 1000 (1300)
40
L = 1000 (1300)
L = 1300
Typ B x T ohne Unterzug 1 Unterzug 2 Unterzug 1 Unterzug 2 Unterzug
1000 x 300 230 kg 280 kg 300 kg ----- -----
1000 x 400 230 kg 280 kg 300 kg ----- -----
1000 x 500 230 kg 280 kg 300 kg ----- -----
1000 x 600 230 kg 280 kg 300 kg ----- -----
1000 x 800 230 kg 280 kg 300 kg ----- -----
1300 x 300 230 kg ----- -----
1300 x 400 230 kg 330 kg
1300 x 500 230 kg 330 kg 400 kg
1300 x 600 230 kg 330 kg 400 kg
1300 x 800 230 kg 250 kg 270 kg
1000 x 400 330 kg 380 kg 400 kg ----- -----
1000 x 500 330 kg 380 kg 400 kg ----- -----
1000 x 600 330 kg 380 kg 400 kg ----- -----
MS 230 II.
MS 330 II.
Zur Reduzierung der
Bodenmittendurchbiegung können
Tiefenunterzüge eingesetzt werden.
Hierdurch werden keine
Fachlaststei
g
erun
g
en erzielt.
Fachboden MS 230 // (MS330//)
Shelf MS 230// (MS330//)
Fond de casier MS230// (MS330//)
Fachboden MS 230 // (MS330//)
mit Längsunterzügen
Shelf MS 230// (MS330//)
with length support
Fond de casier MS230// (MS330//)
avec solive de renforcement
Fachboden MS 230 II (MS 330II )
*To reduce the sag in the centre, wide bearing
elements may be used.
This does not increase the load capacity of the
respective bays.
*Afin de réduire la déformation centrale des
tablettes, il est possible d'installer des supports
de profondeur. Aucune augmentation de charge
par casier n'est obtenue de cette façon.
Fachboden MS 230 II und MS 330II werden mit Fachbodenträger 40 eingehängt.
Shelf MS 230 II, MS330 II is suspended by means of shelf clip 40.
Accrocher le fond de casier MS 230 II, MS 330 II à l'aide de 2 supports de fond de casier 40.
Fachboden MS 230 // (MS330//)
mit Tiefenunterzügen
Shelf MS 230// (MS330//)
with depth support
Fond de casier MS230//
(MS330//) avec solive de
renforcement
