Metabo CS 23-355 Original Instructions

SVENSKA sv
51
2 Nyckel för kapskivsbyte och inställning
3Kapdjupsanslag
4Transportsäkring
5 Lyftarm
6Kapskiva*
7 Skyddskåpa
8Spindelspärr
9 Strömbrytarspärr
10 Startspärr
11 Gnistplåt
12 Skruvstycke
13 Snabbinställningsspak
14 Vred
15 Anslag
16 Skruvar (för inställning av geringsvinkel resp.
max. spännvidd)
* Ingår inte.
Kontrollera före driftstart att angiven spänning
och frekvens på märkskylten överensstämmer
med nätspänningen och nätfrekvensen.
Förkoppla alltid en jordfelsbrytare (RCD) med
en max. aktiveringsström på 30 mA.
Du får bara ansluta maskinen till den nätspänning
och -frekvens som står på märkskylten. Ansluter du
t.ex. en 120 V-maskin till 230 V-nätspänning, kan du
skada kapskivan och maskinen eftersom du
överskrider maxvarvtalet.
Alla skruvar ska vara ordentligt åtdragna. Dra
åt kapskivans fästskruv med den medföljande
nyckeln och kontrollera att alla andra skruvar också
är åtdragna.
Gnistplåt (11):
Fäll ned gnistplåten till markeringen före
användning.
7.1 Ställa in kapdjupet
Förinställ det kapdjup du vill ha t.ex. vid
seriekapning med samma kapdjup.
Ställa in kapdjupsanslaget (3):
- Lossa låsmuttern.
- Ställ in det kapdjup du vill ha med
sexkantsskruven.
- Dra åt låsmuttern igen.
7.2 Skruvstycke
Fixera arbetsstycket ordentligt i skruvstycket
(12).
Ställa in geringsvinkeln:
- Lossa de båda skruvarna (16) på anslaget (15).
- Ställ in den geringsvinkel du vill ha.
- Dra åt de båda skruvarna (16) igen.
Ställa in maximal spännvidd:
Anslaget går att ställa i 3 olika lägen.
- Ta bort de båda skruvarna (16).
- Skjut anslaget (15) bakåt/mot mitten/ framåt.
- Fäst anslaget (15) med de båda skruvarna (16)
igen.
Sätta i verktyg:
- Snabbinställ genom att fälla upp spaken (13) och
skjuta vredet (14) mot arbetsstycket.
- Tryck ned spaken (13) och fixera arbetsstycket
genom att vrida vredet (14) medurs.
7.3 Kapa arbetsstycke
Klämrisk! Sträck dig aldrig in i gångjärnsdelen
när du sänker ned lyftarmen.
• Börja inte kapa förrän du nått maxvarvtalet.
• Sänk ned kapskivan långsamt mot arbetsstycket
och kapa utan någon större tryckkraft.
• När du kapat klart, för tillbaka spaken till
utgångsläget.
• Slå av maskinen när du kapat klart, låt motorn
stanna helt innan du fortsätter med nästa
kapning. Risk för skador om du ta ur eller sätter i
arbetsstycken när kapskivan roterar.
• Tryck inte för hårt när du jobbar, det sliter mer på
kapskivan resp. maskin eller arbetsstycke kan bli
skadade.
7.4 Start och stopp
Slå PÅ: Håll in startspärren (10), tryck på
strömbrytaren (9).
Stopp: Släpp upp strömställarspärren (9).
7.5 Transport
Fäll ned lyftarmen (5) helt vid transport och lås
genom att skjuta i transportsäkringen (4).
OBS!
Du måste vrida kapdjupsanslaget (3) till
lägsta läget för att låsa lyftarmen. Se kapitel 7.1.
Före omställning och underhåll: Dra ur
kontakten!
Använd inte spindellåsningen (8) förrän
motorn stannat.

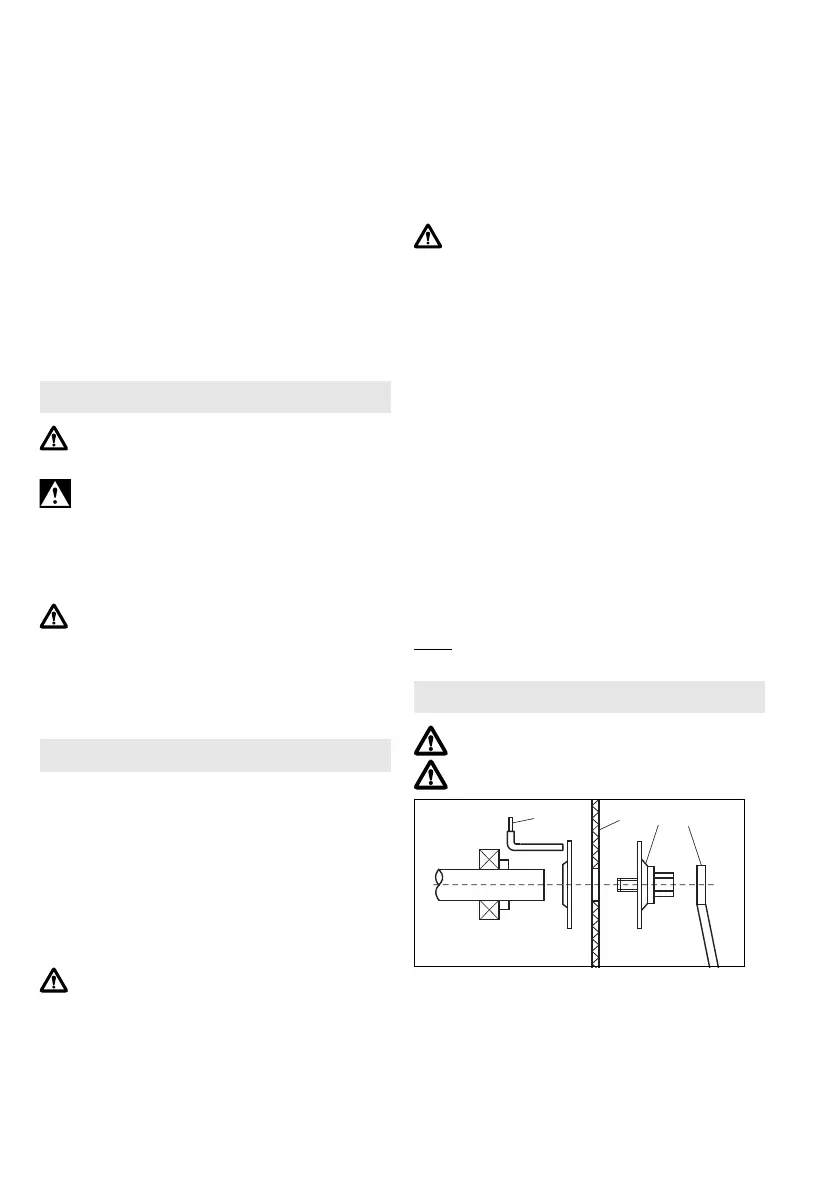

Ta av kapskivan:
- Tryck spaken till spindellåsningen (8) åt höger och
vrid kapskivan (a) för hand tills du känner att
spindellåsningen tar.
- Skruva av skruv och spännfläns (b) moturs med
nyckeln (c).
- Ta av kapskivan.
Sätta på kapskivan:
- Sätt på den nya kapskivan (a).
- Skruva på skruv och spännfläns (b).
6. Driftstart
7. Användning
8. Underhåll
a
bc
8

Metabo CS 23-355 Specifications

General

Input power	2300 W
Cable length	2.7 m
AC input voltage	220-240 V
AC input frequency	50 - 60 Hz
Noise level	104 dB
Idle speed (max)	4000 RPM
Diamond disc	-
Saw blade included	Yes
Suitable for materials	Metal

Weight and Dimensions

Depth	282 mm
Width	468 mm
Weight	16900 g
Blade diameter	- mm
