Metabo CS 23-355 Original Instructions

NORSKno
62
1 Nøkkeldepot
2 Nøkkel for bytte av kappeskive og innstilling
3 Kuttedybdebegrenser
4 Transportsikring
5Løftearm
6 Kappeskive *
7 Vernedeksel
8Spindellås
9Bryterknapp
10 Innkoblingssperre
11 Gnistfanger
12 Skrustikke
13 Arm til hurtigjustering
14 Sveiv
15 Anlegg
16 Skruer (til innstilling av kappevinkel og
maksimal spennvidde)
* Ikke inkludert.
Kontroller før bruk at nettspenningen og
nettfrekvensen på typeskiltet stemmer
overens med strømnettets spesifikasjoner.
Sett alltid inn en jordfeilbryter (RCD) med
maks. utløserstrøm på 30 mA.
Maskinen skal bare kobles til nettspenning og
nettfrekvens i samsvar med det som er angitt på
typeskiltet. Blir f.eks. en maskin med 120 V koblet til
nettspenning på 230 V, kan kappeskiven og
maskinen overskride maksimalt turtall. Da kan både
kappeskive og maskin ta skade.
Alle skruer må være godt trukket til. Trekk til
kappeskivens festeskrue med nøkkelen som
følger med. Kontroller at alle andre skruer også er
trukket godt til.
Gnistfanger (11):
Sving gnistfangeren frem til merket før bruk.
7.1 Innstilling av kuttedybde
Til forhåndsinnstilling av ønsket kuttedybde, f.eks.
til flere kutt med samme kuttedybde.
Innstilling av kuttedybdebegrenseren (3):
- Løsne kontramutteren.
- Still sekskantskruen på ønsket kuttedybde.
- Trekk til kontramutteren igjen.
7.2 Skrustikke
Spenn emnene godt fast i skrustikken (12).
Kinnstilling av kappevinkel:
- Løsne de to skruene (16) på anlegget (15).
- Still inn ønsket kuttevinkel.
- Trekk til de to skruene igjen (16).
Justering av maksimal spennvidde:
Anlegget kan stilles inn i tre posisjoner.
- Fjern de to skruene (16).
- Juster anlegget (15) bakover / mot midten /
forover.
- Fest anlegget (15) med begge skruene (16) igjen.
Fastspenning av emne:
- For hurtigjustering skyver du armen (13) oppover
skyver sveiva (14) mot emnet.
- Trykk armen (13) nedover og spenn fast emnet
ved å dreie sveiva (14) mot klokka.
7.3 Kapping av emne
Klemfare! Ikke ta inn i svingområdet når
løftearmen beveges nedover.
• Ikke begynn med kappingen før maskinen har
nådd maksimalt turtall.
• Senk kappeskiven langsomt ned på emnet og
fullfør kuttet med svakt press.
• Når arbeidet er ferdig, skal løftearmen bringes
tilbake til utgangsposisjonen.
• Slå av maskinen når kappingen er ferdig. La
motoren stoppe helt før du gjør klart til neste
kappeoperasjon. Det kan oppstå skader om du
tar ut eller setter i emner mens kappeskiven
roterer.
• Ikke press for hardt. Da slites kappeskiven raskt
ned, og maskinen og emnet kan ta skade.
7.4 Start og stopp
Innkobling:Trykk inn og hold innkoblingssperren
(10), bruk bryteren (9).
Stopp: Slipp bryterknappen (9).
7.5 Transport
Før transport skal løftearmen (5) skyves helt ned og
låses ved at man skyver på transportsikringen (4).
Merk:
For å kunne låse løftearmen må du dreie
kuttedybdebegrenseren (3) i en nedre posisjon. Se
kapittel 7.1.
Før alle typer endring og vedlikehold: Trekk
støpselet ut av stikkontakten!
Spindellåsen (8) må bare aktiveres når
motoren står stille.

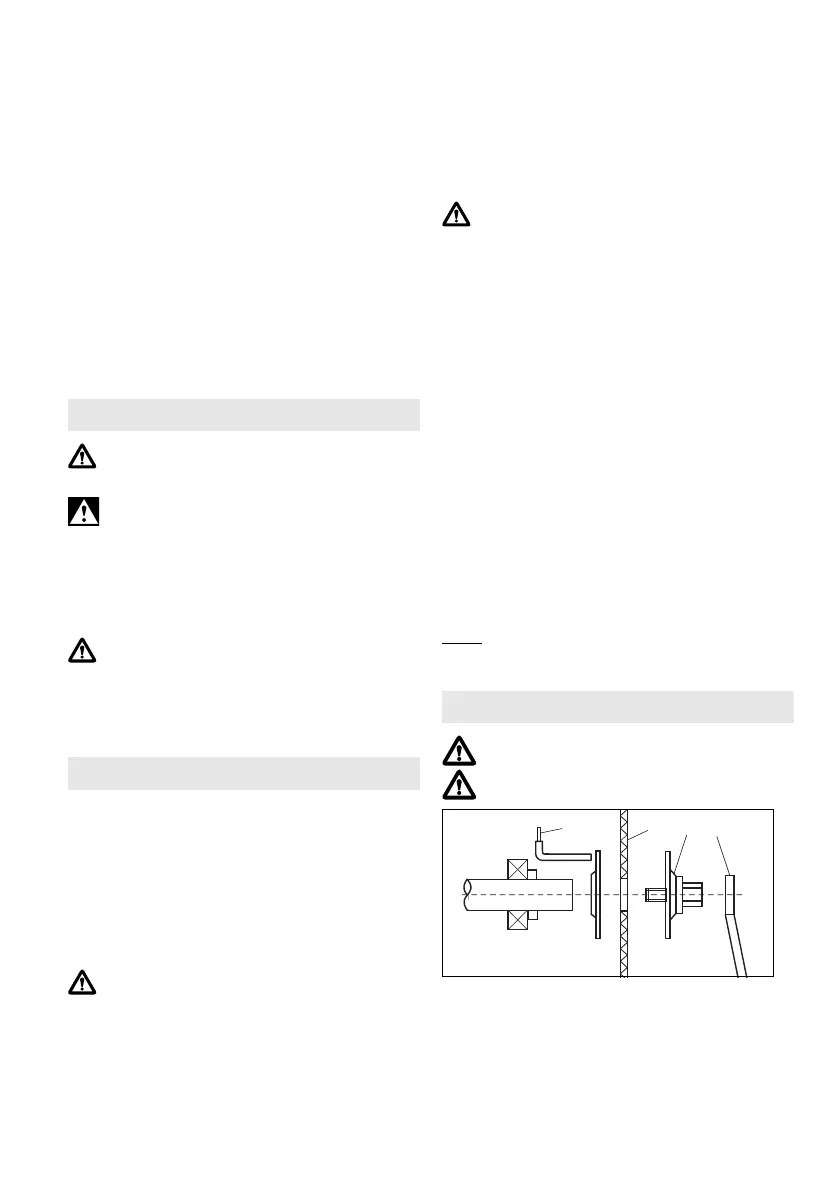

Slik tar du ut kappeskiven:
- Trykk spindellåshendelen (8) mot høyre og drei på
kappeskiven for hånd til spindellåsen smekker på
plass.
- Bruk nøkkelen (c) og skru skruen med
strammeflens (b) mot klokka.
- Ta av kappeskiven.
Slik setter du på kappeskiven:
- Sett på den nye kappeskiven (a).
- Skru på skruen med strammeflensen (b).
6. Før bruk
7. Bruk
8. Vedlikehold
a
bc
8

Metabo CS 23-355 Specifications

General

Input power	2300 W
Cable length	2.7 m
AC input voltage	220-240 V
AC input frequency	50 - 60 Hz
Noise level	104 dB
Idle speed (max)	4000 RPM
Diamond disc	-
Saw blade included	Yes
Suitable for materials	Metal

Weight and Dimensions

Depth	282 mm
Width	468 mm
Weight	16900 g
Blade diameter	- mm
