Metabo TS 216 User Manual

2

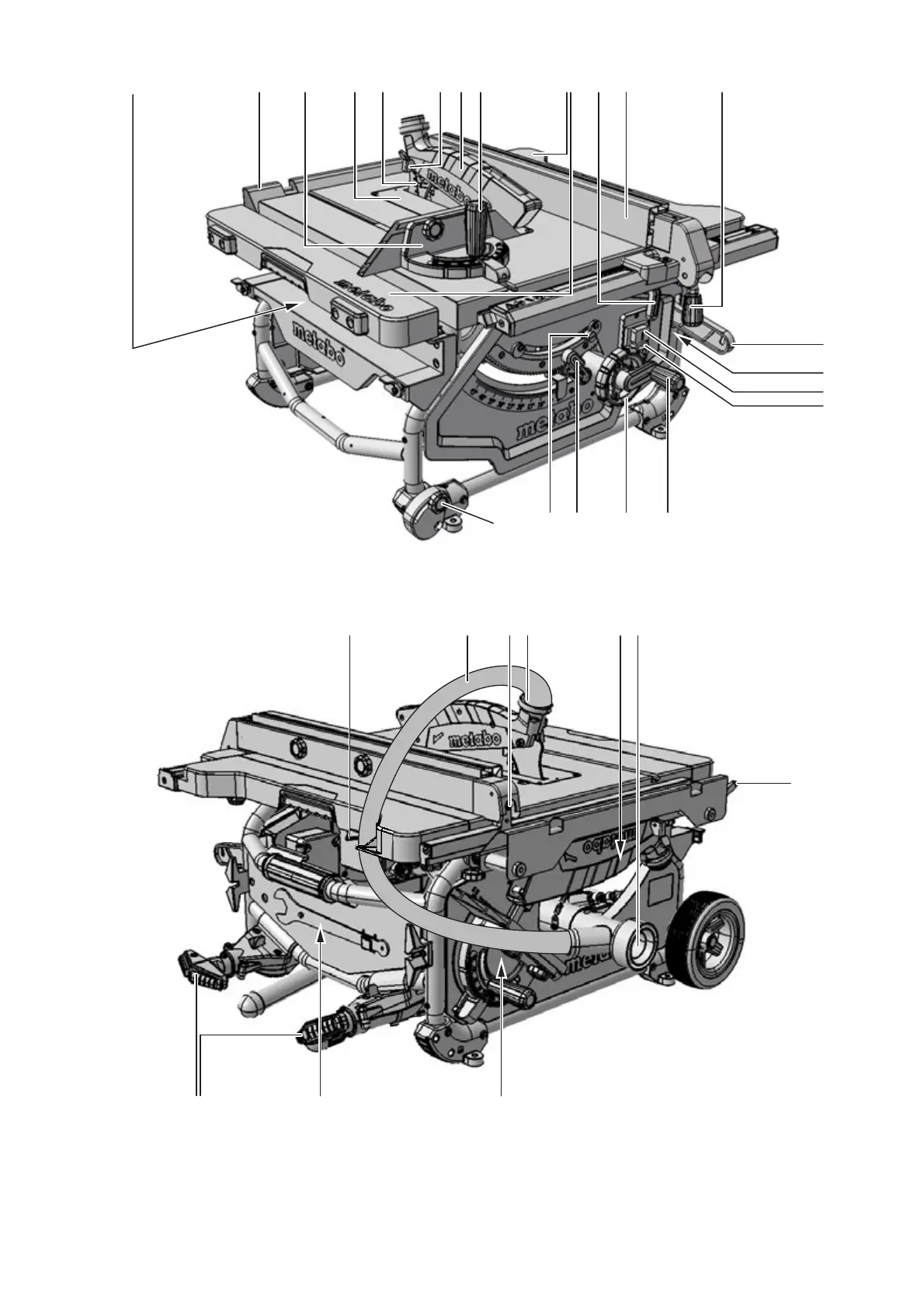

Siehe Seite 2.
1 Ablage Parallelanschlag
2 Tischverlängerung
3Queranschlag
4Tischeinlage
5Spaltkeil
6 Klemmhebel zur Befestigung der Spanhaube
7Spanhaube
8 Klemmgriff zum Befestigen des Queranschlags
9 Tischverbreiterung
10 Klemmhebel für die Tischverbreiterung
11 Parallelanschlag
12 Klemmhebel zur Befestigung des Parallelanschlags
13 Schiebestock
14 Ablage Schiebestock
15 Ein-Schalter
16 Aus-Schalter
17 Kurbel für Verstellung der Schnitthöhe
18 Handrad für die Verstellung des Neigungswinkels
19 Klemmhebel zum Arretieren des Neigungswinkels
20 Neigungsbegrenzungsstop
21 Stellfuß (zum Ausgleich von Bodenunebenheiten)
22 Halterung für den Absaugschlauch
23 Absaugschlauch
24 Justierschraube (Klemmen des Parallelanschlags)
25 Absaugstutzen an der Spanhaube
26 Ablage Spanhaube
27 Absaugadapter
28 Ablage Queranschlag
29 Maulschlüssel
30 Fuß / Handgriff des Untergestells (nur bei TS 216 / bei TS 216 Floor
nicht nachrüstbar) *
31 roten Schwenkhebel#1 der Tischbeine
32 roten Schwenkhebel#2 der Tischbeine
33 Stellfuß (Ausgleich von Bodenunebenheiten)
34 Feststellhebel des Spaltkeils
35 Innensechskantschrauben zur Spaltkeiljustage
36 Klemmhebel zum Befestigen der Spanhaube
37 Anschlagprofil des Parallelanschlags
38 Rändelmuttern zum Befestigen des Anschlagprofils
39 Rändelmuttern zum Verst. d. Vorsatzprofil (Queranschlag)
40 Rändelschrauben zum Ausz. d. Tischverlängerung
41 seitlichen Trage-Griffe
42 Hebel der Sägeblattarretierung
43 Spannmutter des Sägeblatts
44 äußeren Sägeblattflansch
45 innerer Sägeblattflansch
46 Spaltkeil entsprechend zur Sägeblattgröße einstellen.
47 Kreuzschlitzschraube Exzenterscheibe (Neigungswinkel)
48 Tischbein: Innensechskantschrauben der Führungsbuchsen
49 Tischbein: Feinjustierung mittels Madenschraube
50 vordere Beinhalterung: Innensechskantschrauben der
Führungsbuchsen
51 hinteren Beinhalterung: Innensechskantschrauben der
Führungsbuchsen
* ausstattungsabhängig
1234569101112
13
14
15
1718192021
27
10
282930
26252322 24
78
16

Metabo TS 216 Specifications

General

Input power	1500 W
Cable length	3 m
Output power	900 W
Diamond disc	-
Idle speed (max)	5000 RPM
Sound power level	102 dB
Cutting depth (45º)	43 mm
Cutting depth (90º)	63 mm
Sound pressure level	89 dB
Sound level uncertainty	3 dB
Saw blade included	Yes
Product color	Black, Green, Red, Silver

Weight and Dimensions

Depth	730 mm
Width	670 mm
Height	355 mm
Weight	28500 g
Blade diameter	216 mm
Blade thickness	30 mm
Height adjustment range	355 - 850 mm
