2. Netzstecker ziehen,
3. Handschuhe tragen,
4. Blockade mit geeignetem Werkzeug beheben.
4.6 Symbole auf dem Gerät

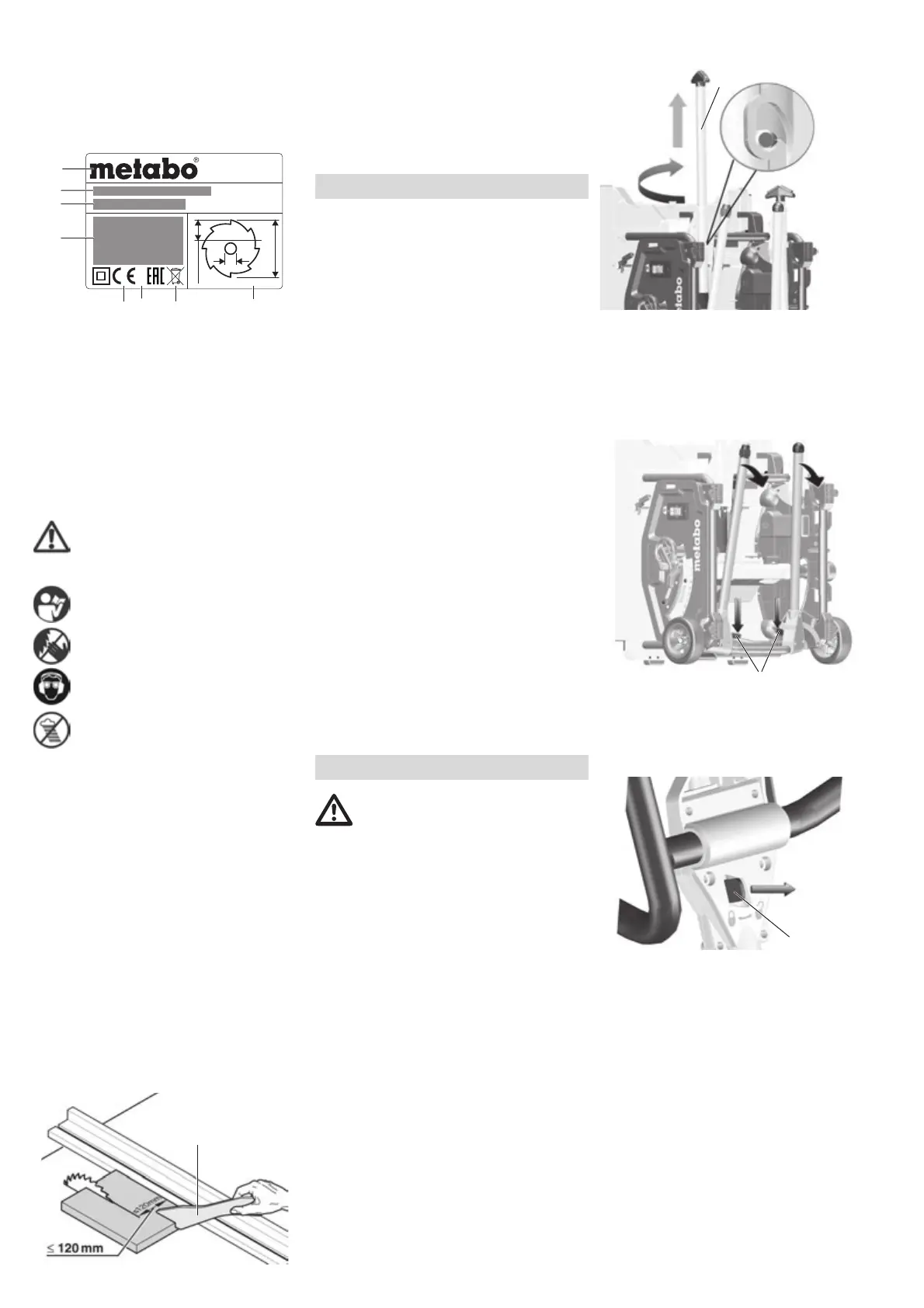

Angaben auf dem Typenschild:
a Hersteller
b Seriennummer
c Gerätebezeichnung
d Motordaten (siehe auch „Technische Daten“)
eCE-Zeichen – Dieses Gerät erfüllt die EU-
Richtlinien gemäß Konformitätserklärung
fBaujahr
g Entsorgungssymbol – Gerät kann über
Hersteller entsorgt werden
h Abmessungen zugelassener Sägeblätter
Sicherheitszeichen
Gefahr!
Missachtung der folgenden
Warnungen kann zu schweren
Verletzungen oder Sachschäden
führen.
Betriebsanleitung lesen.
Nicht ins laufende Sägeblatt greifen.
Schutzbrille und
Gehörschutz tragen.
Gerät nicht in feuchter oder nasser
Umgebung betreiben.
4.7 Sicherheitseinrichtungen
Spaltkeil
Der Spaltkeil (5) verhindert, dass ein Werkstück
von den aufsteigenden Zähnen erfasst und gegen
den Bediener geschleudert wird.
Der Spaltkeil muss während des Betriebs immer
montiert sein.
Spanhaube
Die Spanhaube (7) schützt vor versehentlichem
Berühren des Sägeblattes und vor
herumfliegenden Spänen.
Die Spanhaube muss während des Betriebs
immer montiert sein.
Schiebestock
Der Schiebestock (13) dient als Verlängerung der
Hand, um das Werkstück sicher am Sägeblatt
vorbeizuführen und schützt vor versehentlichem
Berühren des Sägeblattes.
Der Schiebestock muss immer verwendet
werden, wenn der Abstand zwischen Sägeblatt
und einem Parallelanschlag kleiner ist als
120 mm.
Der Schiebestock muss in einem Winkel von 20°
… 30° zur Oberfläche des Sägetisches geführt
werden.
Wenn der Schiebestock nicht gebraucht wird,
muss er mit der Maschine aufbewahrt werden.
Wenn der Schiebestock beschädigt ist, muss er
ersetzt werden.
Siehe Seite 2.
1 Ablage Parallelanschlag
2Tischverlängerung
3Queranschlag
4Tischeinlage
5Spaltkeil
6 Klemmhebel zur Befestigung der Spanhaube
7 Spanhaube
8 Klemmgriff zum Befestigen des
Queranschlags
9 Tischverbreiterung
10 Klemmhebel für die Tischverbreiterung
11 Parallelanschlag
12 Klemmhebel zur Befestigung des
Parallelanschlags
13 Schiebestock
14 Ablage Schiebestock
15 Ein-Schalter
16 Aus-Schalter
17 Kurbel für Verstellung der Schnitthöhe
18 Handrad für die Verstellung des
Neigungswinkels
19 Klemmhebel zum Arretieren des
Neigungswinkels
20 Neigungsbegrenzungsstop
21 Stellfuß zum Ausgleich von
Bodenunebenheiten (bei TS 216 Floor) *
22 Halterung für den Absaugschlauch
23 Absaugschlauch
24 Justierschraube (Klemmen des
Parallelanschlags)
25 Absaugstutzen an der Spanhaube
26 Ablage Spanhaube
27 Absaugadapter
28 Ablage Queranschlag
29 Maulschlüssel
30 Fuß / Handgriff des Untergestells (nur bei
TS 216 / bei TS 216 Floor nicht nachrüstbar) *
* ausstattungsabhängig / modellabhängig
Sorgen Sie für sicheren Stand und
halten Sie jederzeit das Gleichgewicht.
Aufstellung ohne Maschinenständer:
1. Gerät mit zwei Personen aus der Verpackung
heben.
2. Säge auf stabilen Tisch oder Werkbank
abstellen.
3. Säge auf Tisch oder Werkbank festschrauben.
4. Bodenunebenheiten mit dem Stellfuß (21)
ausgleichen: Schraube lösen, Stellfuß
einstellen, Schraube wieder kräftig festziehen.
Aufstellung mit Maschinenständer:
1. Gerät mit zwei Personen aus der Verpackung
heben.
2. Gerät auf den Boden stellen.
3. Gerät an den Handgriffen anheben und
hochkant aufstellen
4. Handgriffe (30) herausziehen, drehen und
einrasten.
5. Die beiden unteren Tischbeine ausklappen.
Dazu den roten Schwenkhebel (31) nach
unten drücken (dies ist mit Fuß oder Hand
möglich) und die Tischbeine nach unten
schwenken.
6. Gerät etwas nach hinten kippen und beide
Tischbeine nach unten drücken. Die roten
Schwenkhebel (31) müssen einrasten.
7. Die beiden oberen Tischbeine ausklappen.
Dazu die roten Schwenk
h
ebel (32) nach
rechts schieben und Tischbeine nach unten
schwenken.
Die roten Schwenkhebel müssen einrasten.
8. Die Säge am oberen Rahmengestell mittig
umgreifen. Säge hochziehen und abstellen.
(Stellfuß mit Fuß gegenhalten, um ein
Verrutschen der Säge beim Aufstellen zu
verhindern).
D-72622 Nürtingen
Germany
xxxx
30
216 mm
max. 63 mm
a
b
c
d
ef g h
13
5. Überblick
6. Aufstellung
30
31
32

Metabo TS 216 Specifications

General

Input power	1500 W
Cable length	3 m
Output power	900 W
Diamond disc	-
Idle speed (max)	5000 RPM
Sound power level	102 dB
Cutting depth (45º)	43 mm
Cutting depth (90º)	63 mm
Sound pressure level	89 dB
Sound level uncertainty	3 dB
Saw blade included	Yes
Product color	Black, Green, Red, Silver

Weight and Dimensions

Depth	730 mm
Width	670 mm
Height	355 mm
Weight	28500 g
Blade diameter	216 mm
Blade thickness	30 mm
Height adjustment range	355 - 850 mm
