DEUTSCH

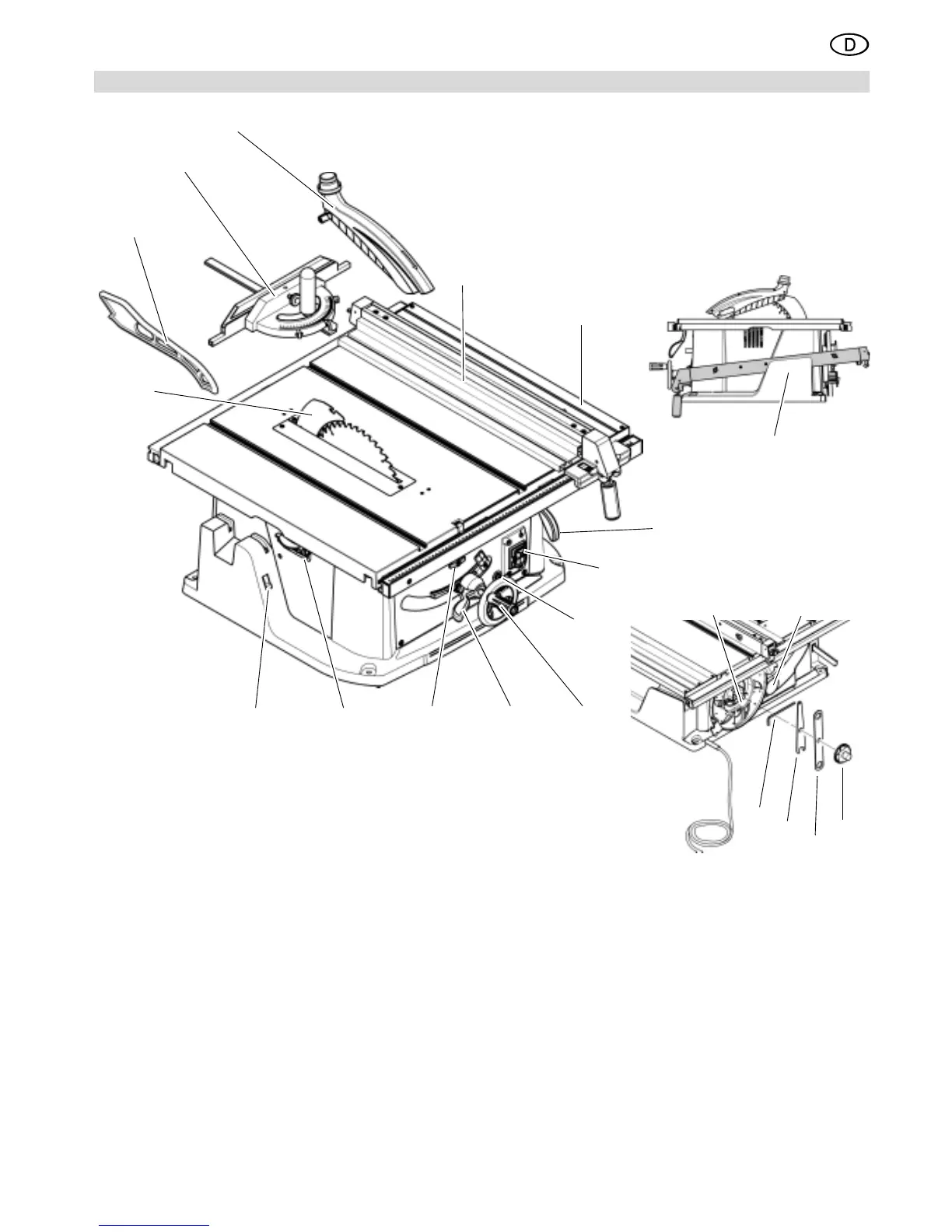

1. Die Säge im Überblick
3
1
4
5
6
7
8
9
10
11
12
14 13
Rückseite:
16
17
19
21
20
2
18
Rechte Seite:
15
1 Spaltkeil
2 Schiebestock/Zuführhilfe
3 Queranschlag
4 Spanhaube
5 Parallelanschlag
6 Tischverbreiterung
7 Klemmhebel für die
Tischverbreiterung
8 Ein-/Aus-Schalter
9 Reset-Knopf
zum Wiedereinschalten nach
einer Überlast
10 Handrad für die Verstellung der
Schnitthöhe
11 Klemmhebel zum Arretieren
des Neigungswinkels
12 Umschaltgriff für den
Neigungsanschlag
13 Ablage für den Schiebestock
14 Ablage Queranschlag
15 Ablage Parallelanschlag
16 Sägeblatthalter mit
Kabelaufwicklung und
Werkzeugaufnahme
17 Späneauswurf
18 Befestigungsmutter
Werkzeug
19 Ringschlüssel
20 Maulschlüssel
21 Innensechskantschlüssel
XA0049D2.fm Betriebsanleitung DEUTSCH
