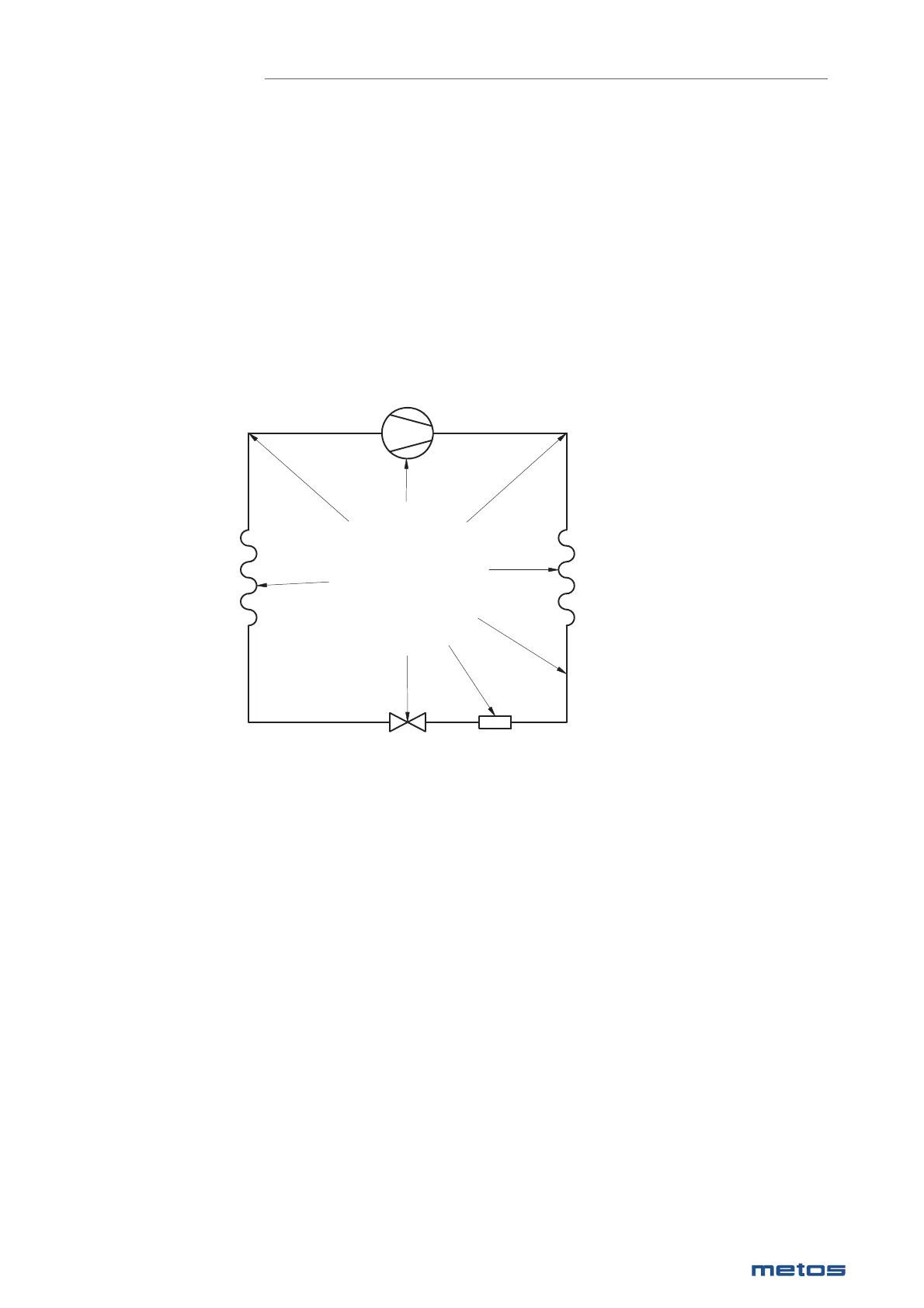

Kylmäpiirikaavio
Kylschema
Refrigeration circuit diagram
1
2
3
6
7
8
5
4
1. Kompressori / kompressor / compressor
2. Kupariputki / kopparrör / copper pipe
3. Lauhdutin / kondensor / condenser
4. Kupariputki / kopparrör / copper pipe
5. Kuivain / torkare / dryer
6. Kapillaariputki / kapillärrör / capillary tube
7. Höyrystin / evaporator / evaporator
8. Imuputki / insugningsrör / suction pipe
|
