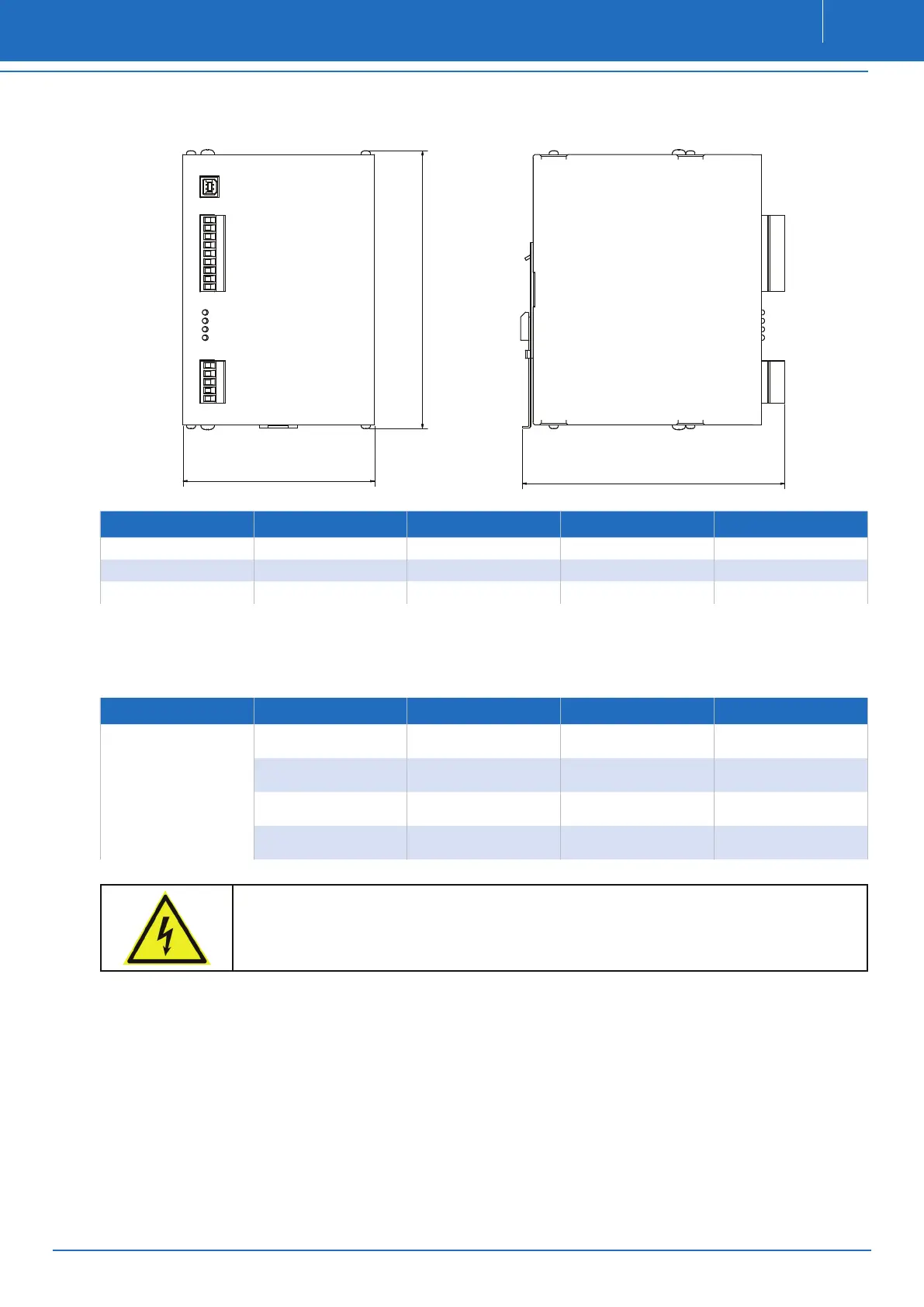

2.2 ABMESSUNGEN
B
H
T
Typ RDCUSV 3C1 RDCUSV 5C5
RDCUSV 10C10
RDCUSV 20C8
Höhe (H) 95 165 165 192
Breite (B) 60 130 114 84
Einbautiefe (T) 125 145 145 192
2.3 ANSCHLUSS
Vor dem Anschluss sind die Werte der DC-Versorgung mit den Werten des Typenschildes auf Übereinstimmung zu prüfen. Anschluss
gemäß den Bezeichnungen der Anschlussklemmen vornehmen (siehe Prinzipschaltbild und Anschlussbelegung )
Typ Anschluss: Klemme:
Anschluss:
Klemme:
RDCUSV 3C1
RDCUSV 5C5
RDCUSV 10C10
RDCUSV 20C8
DC-Eingang
Klemmanschluss ‘UE’
+, -
Meldung ’UC>’
‘I/O’
5 / 6 (Schließer)
DC-Ausgang
(Verbraucher)
Klemmanschluss ‘UA’
+, -
Meldung ’Fehler’:
‘I/O’
7=COM, 8=NO, 9=NC
Steuereingang
Shut-Down
Klemmanschluss ‘I/O’
1 + / 2 -
PC-Schnittstelle USB
Meldung ’UE-o.k.’
‘I/O’
3 / 4 (Schließer)
VORSICHT
Achten Sie beim Anschluss der Klemmen auf die Übereinstimmung der Nennspannung und die Polung.
