Samlings- og monteringsvejledning
Trin 1: Opbyg gulvstøttesamlingen

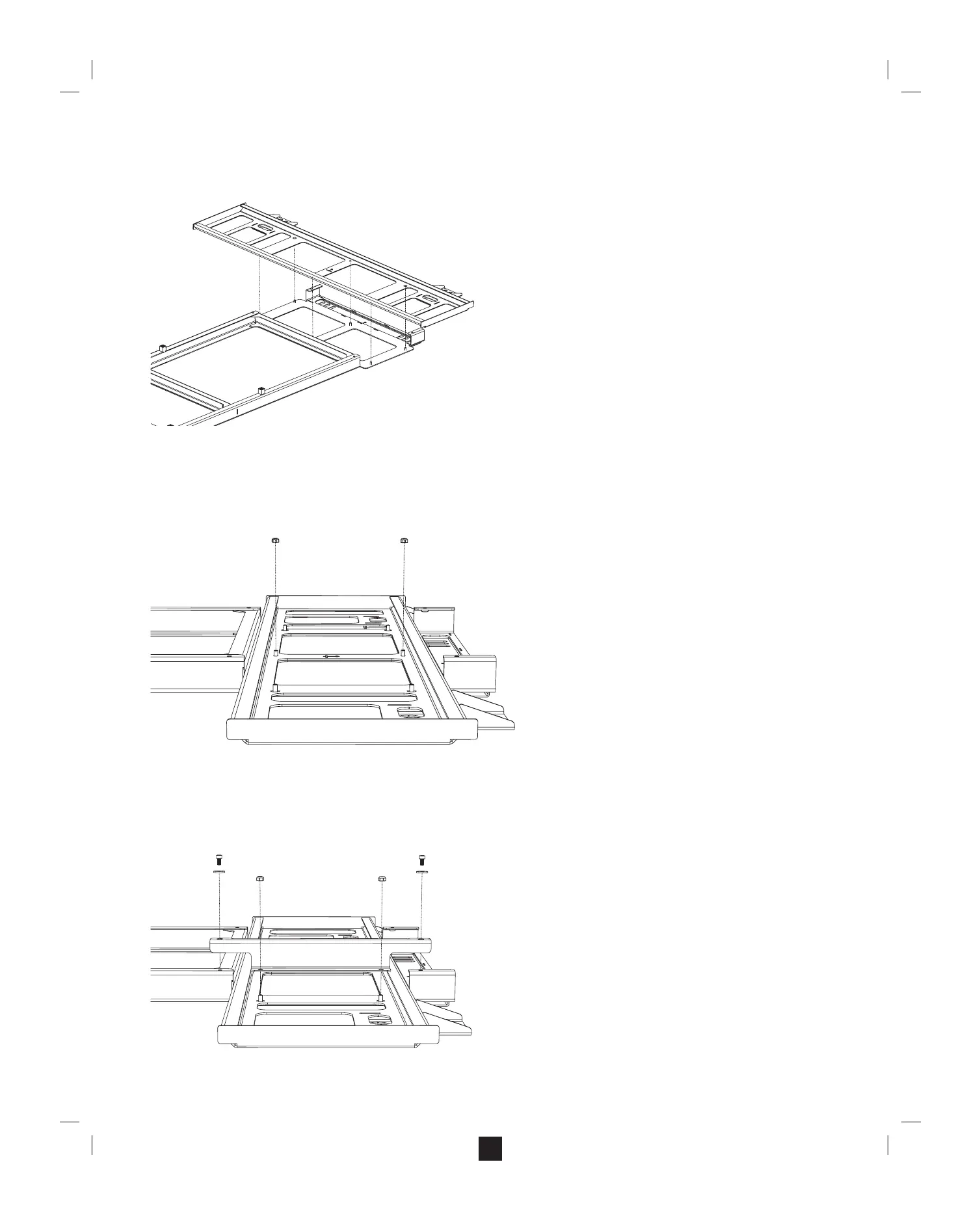

A. Læg stolpen på en vandret over ade med den ade side ned, og så justeringsboltene peger opad.
B. Læg vægpladen på stolpen, så stolpens justeringsbolte stikker ud gennem vægpladen.
Bemærk! Når stolpen og vægpladen er justeret korrekt,
● Justeringsboltene på stolpen stikker gennem vægpladen.
● Retningspilene på vægpladen peger mod toppen af samlingen.
C. Begynd at forbinde vægpladen til stolpen ved at skrue M6-møtrikkerne på de to justeringsbolte i midten.
Bemærk! Lad møtrikkerne være løse nok til, at vægpladen kan bevæges frit. De strammes senere.
D. Fastgør den højre afstiver til samlingen.
a. Med samlingen i vandret position skal du placere en af afstiverne over de to højre bolte.
b. Sæt M6-skruerne i hullerne øverst og nederst på afstiveren.
c. Sæt M6-skruerne i justeringsboltene, der træder frem gennem vægpladen.
Bemærk! Lad møtrikkerne være løse nok til, at vægpladen kan bevæges frit. De strammes senere.
