145
E. Fastgør den venstre afstiver til samlingen.
a. Med samlingen i vandret position skal du placere den resterende afstiver over de to venstre bolte.
b. Sæt M6-skruerne i hullerne øverst og nederst på afstiveren.
c. Sæt M6-skruerne i justeringsboltene, der træder frem gennem vægpladen.
Bemærk! Lad møtrikkerne være løse nok til, at vægpladen kan bevæges frit. De strammes senere.

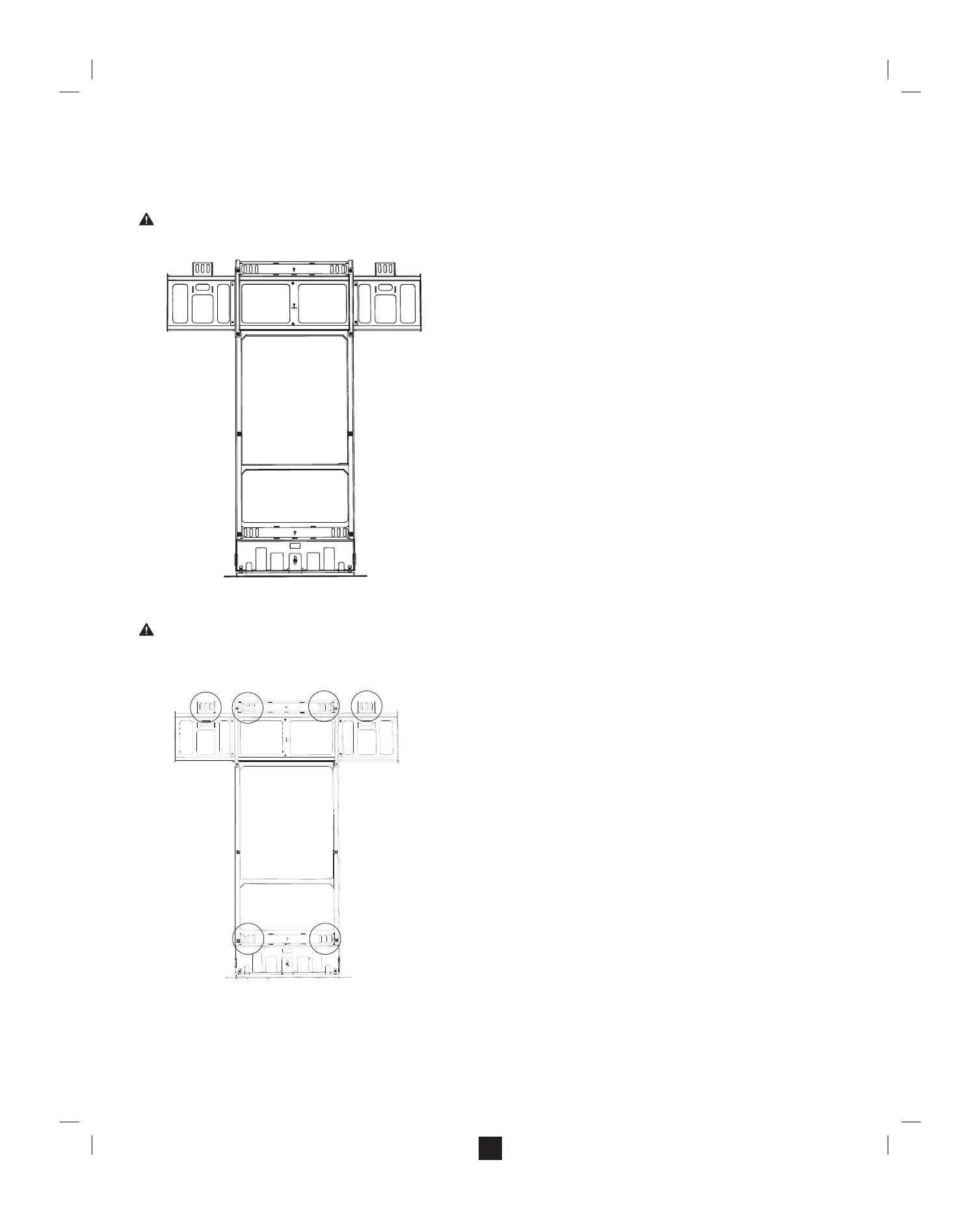

F. Løft samlingen, og sæt den ade side mod væggen.
Bemærk! Vægpladen skal være oven på samlingen, så justeringspilen på vægpladen peger mod loftet.
G. Start med møtrikkerne på de to justeringsbolte midt på vægpladen, og tilspænd alle møtrikkerne.
ADVARSEL! Sørg for, at skruerne er spændt godt.
For at reducere risikoen for at produktet falder ned, skal du sikre dig, at alle skruer er tilspændt godt, før du monterer skærmen. Stram ikke for meget.
Trin 2: Fastgør samlingen med gulvstøttebeslaget til væggen
A. Brug en lægtemåler til at nde og markere reglarerne/forskallingerne bag væggen, hvor Surface Hub skal forankres permanent.
ADVARSEL! Skjulte farer
I vægge kan der være elektriske ledninger og andre skjulte farer og genstande som f.eks. vand- eller gasrør. Installatøren er ansvarlig for at nde og undgå disse faremomenter under installation. Hvis der bores og/eller
skæres i monteringsover aden, skal du altid sørge for, at der ikke er elledninger, vandrør eller gasrør i væggen. Hvis der skæres eller bores i en af disse, kan det medføre alvorlig personskade eller dødsfald.
B. Placer samlingen mod væggen, så retningspilen i vægpladen vender mod loftet.
C. Kontrollér, at mindst ét monteringshul ikke er justeret over en reglar/forskalling i hver gruppe med seks lodrette monteringshuller.
Bemærk! Forankringsboltene er designet til at blive fastgjort bag gipspladen og ikke i reglaren/forskallingen.
D. Markér væggen i midten af hver af de seks huller, du har valgt.
