Anvisninger for montering og festing

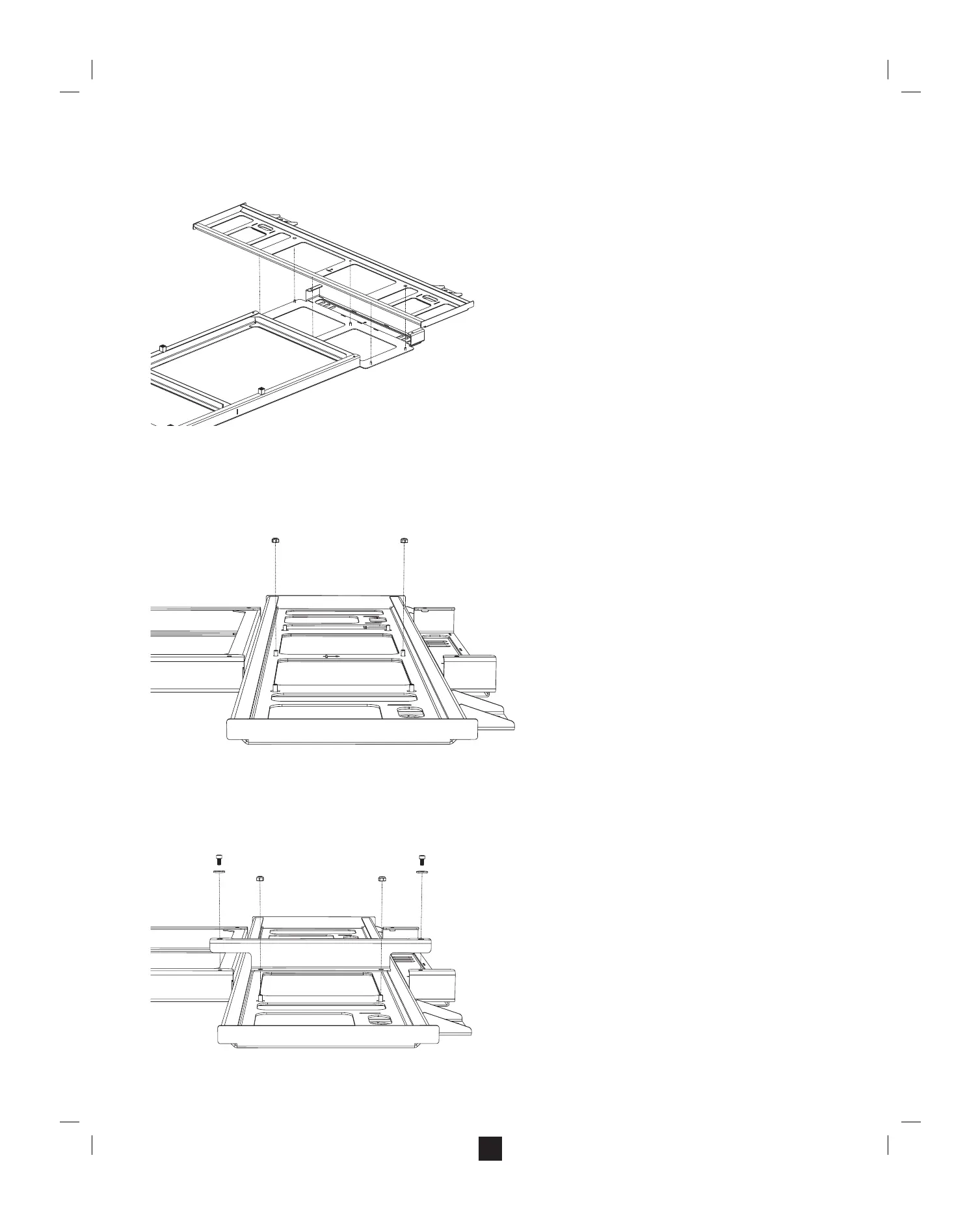

Trinn 1: Sett sammen det gulvstøttede festet
A. Legg det oppreist på en horisontal over ate med atsiden ned og med innrettingsboltene pekende opp.
B. Legg veggplaten på skinnen, med innrettingsboltene oppreist og skinnen stikkende gjennom veggplaten.
Merk: Når skinnen og veggplaten er riktig innrettet,
● Innrettingsboltene på skinnen vil stikke gjennom veggplaten.
● Retningspilene på veggplaten vil peke mot toppen av festet.
C. Start med å koble veggplaten til skinnen ved å tre M6-mutrene på de to midtre innrettingsboltene.
Merk: La mutrene være løse nok til at veggplaten kan fritt beveges. Du vil stramme dem til senere.
D. Fest høyre spenne til monteringen.
a. Med monteringen fremdeles horisontal, plasser én av spennene over de to høyre boltene.
b. Tre M6-skruer inn i hullene på toppen og bunnen av spennen.
c. Tre M6-mutre inn på innrettingsboltene som stikker frem gjennom veggplaten.
Merk: La mutrene være løse nok til at veggplaten kan fritt beveges. Du vil stramme dem til senere.
