173

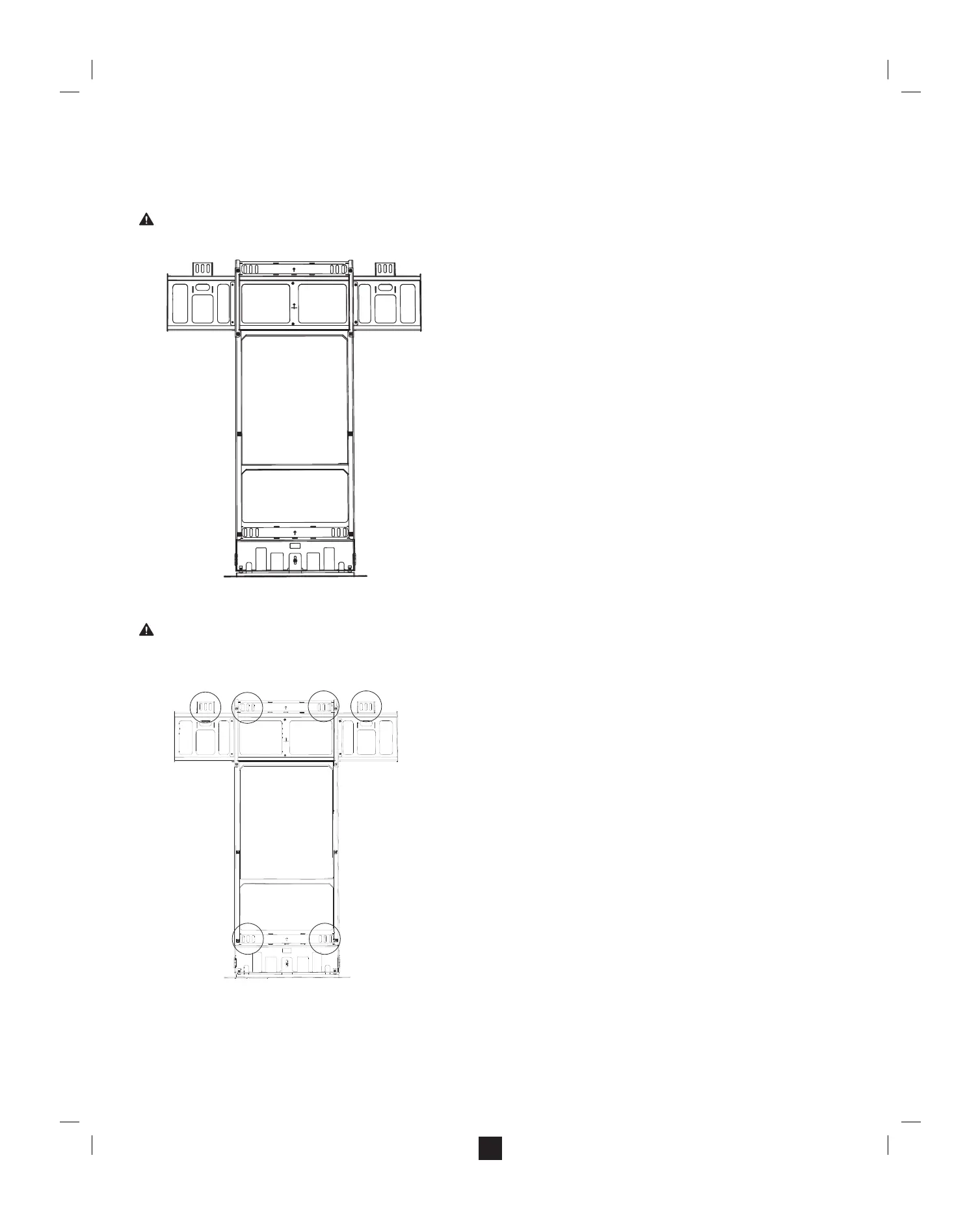

E. Fest venstre spenne til monteringen.
a. Med monteringen fremdeles horisontal, plasser gjenværende spenne over de to venstre boltene.
b. Tre M6-skruer inn i hullene på toppen og bunnen av spennen.
c. Tre M6-mutre inn på innrettingsboltene som stikker frem gjennom veggplaten.
Merk: La mutrene være løse nok til at veggplaten kan fritt beveges. Du vil stramme dem til senere.
F. Løft monteringen og plasser  atsiden mot veggen.
Merk: Veggplaten bør være øverst på monteringen, med innrettingspilen på veggplaten pekende mot taket.
G. Start med mutrene på de to innrettingsboltene i midten av veggplaten og stram til alle mutre.
ADVARSEL: Sørg for at skruer er riktig tilstrammet
For å redusere faren for at produktet faller, sørg for at alle skruer er riktig tilstrammet før du monterer skjermer. Ikke stram til for mye.
Trinn 2: Fest det gulvstøttede festet til veggen
A. Bruk bolte nneren til å  nne og merke boltene bak veggen hvor du vil permanent montere Surface Hub.
ADVARSEL: Skjulte farer
Vegger kan ha elektriske ledninger og andre skjulte farer og hindringer som vann- eller gassrør. Det er installatørens ansvar å  nne og unngå disse farene under installasjon. Ved boring og/eller kutting inn
i festeover aten, må du alltid sørge for at det ikke er elektriske ledninger, vannrør eller gassrør i veggen. Kutting eller boring inn i disse kan føre til alvorlig personskade eller dødsfall.
B. Plasser monteringen mot veggen, med retningspilen på veggplaten pekende mot taket.
C. Bekreft at minst ett festehull, i hver av de seks gruppene med vertikale festespor, ikke er innrettet over en stift.
Merk: Ankerboltene er designet til å ankres bak tørrmuren/gipsveggbordet, ikke inn i bolten.
D. Merk veggen på midten av hver av de seks sporene du har valgt.
