Monteringsinstruktioner
Steg 1: Bygg golvstödsanordningen

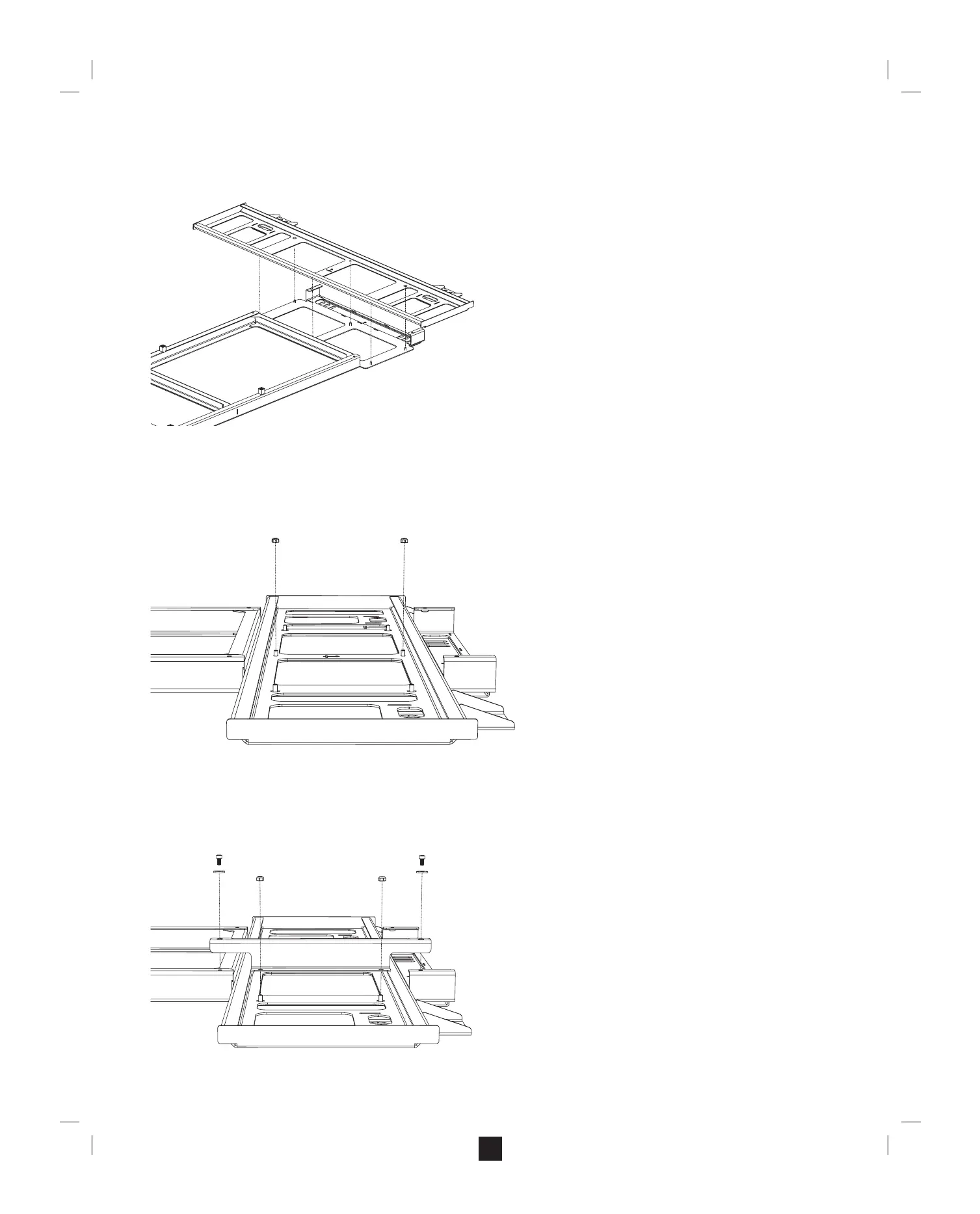

A. Lägg stöden på en vågrät yta med den platta sidan nedåt och med justerskruvarna uppåt.
B. Lägg väggplattan på stöden. Justerskruvarna ska gå igenom väggplattan helt.
Obs: När stöden och väggplattan är korrekt monterade,
● Går skruvarna på stagen helt genom genom väggplattan.
● Ska orienteringspilarna på väggplattan peka uppåt mot den övre delen av anordningen.
C. Börja sätta fast väggplattan på stöden genom att sätta fast M6-muttrar på de två mittersta justerskruvarna.
Obs: Dra inte åt muttrarna helt så att väggplattan fortfarande kan röras fritt. Muttrarna dras åt ordentligt senare.
D. Fäst det högra förbandet på anordningen.
a. Med anordningen fortfarande i vågrätt läge placerar du ett av förbanden över de två skruvarna till höger.
b. Sätt i M6-skruvar (långa) i hålen längst upp och längst ned på förbandet.
c. Sätt på M6-muttrar på skruvarna som går genom väggplattan.
Obs: Dra inte åt muttrarna helt så att väggplattan fortfarande kan röras fritt. Muttrarna dras åt ordentligt senare.
