187

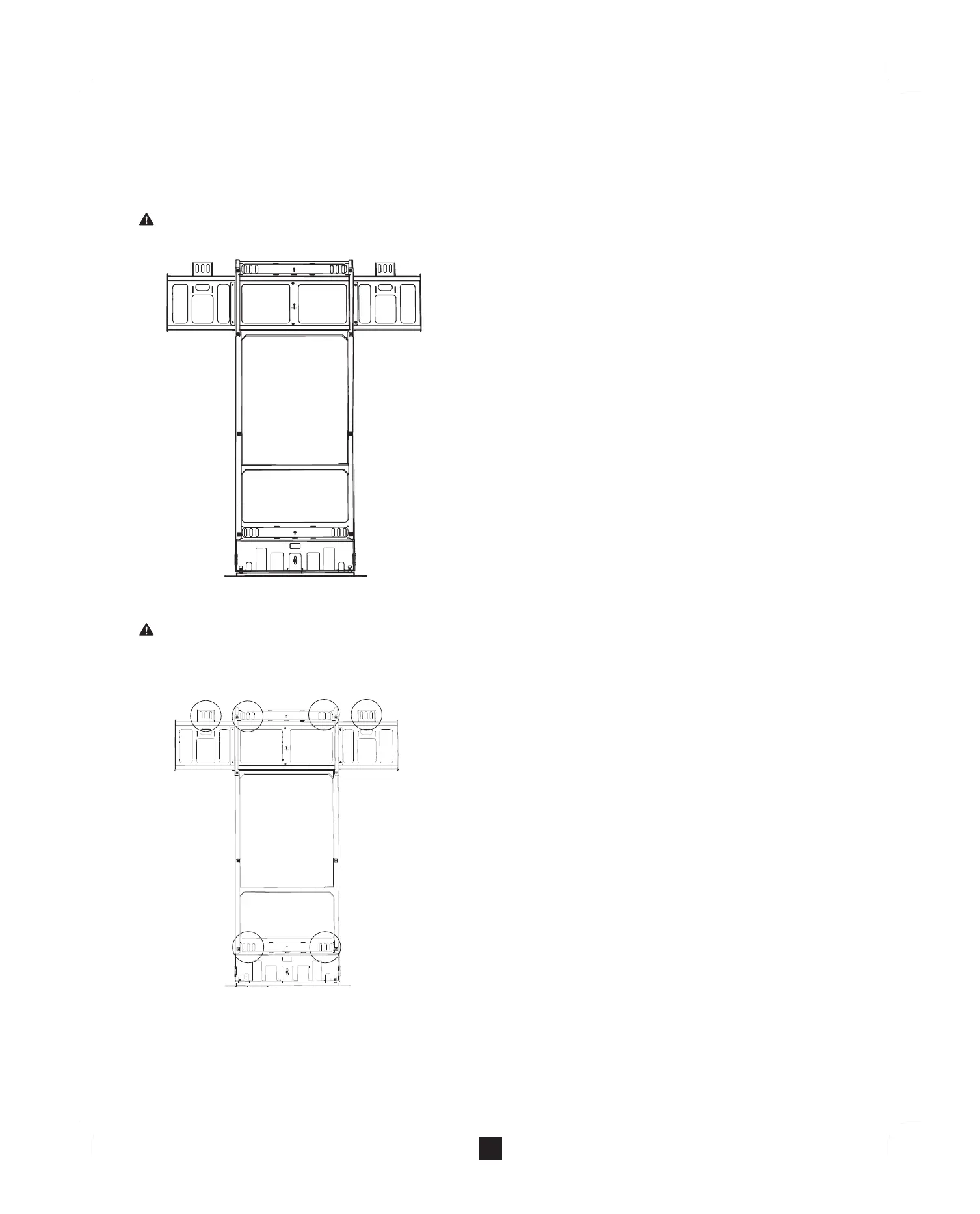

E. Fäst det vänstra förbandet på anordningen.
a. Med anordningen fortfarande i horisontellt läge placerar du det andra förbandet över de två skruvarna till vänster.
b. Sätt i M6-skruvar (långa) i hålen längst upp och längst ned på förbandet.
c. Sätt på M6-muttrar på skruvarna som går genom väggplattan.
Obs: Dra inte åt muttrarna helt så att väggplattan fortfarande kan röras fritt. Muttrarna dras åt ordentligt senare.
F. Lyft hela anordningen och placera den upprätt mot väggen.
Obs: Väggplattan ska vara placerad över anordningen och riktningspilarna på väggplattan ska peka uppåt mot taket.
G. Börja med muttrarna på de två justerskruvarna i mitten av väggplattan, och dra sedan åt resten av skruvarna.
VARNING: Säkerställ att skruvarna är ordentligt åtdragna.
Minska risken för att enheten ska falla ned genom att se till att alla skruvar är ordentligt åtdragna innan skärmen monteras. Dra inte åt för hårt.
Steg 2: Förankra golvstödet mot väggen
A. Använd regeldetektorn och markera var reglarna  nns på väggen där du vill montera Surface Hub.
VARNING: Dolda faror
Inuti väggar kan det  nnas elkablar och andra dolda saker som vatten- eller gasledningar. Det är installatörens ansvar att hitta och undvika sådana faror vid installation. Om du ska borra och/eller på annat sätt göra
hål i monteringsytan måste du först kontrollera att det inte  nns några elkablar, vattenledningar eller gasledningar i väggen. Att skära eller borra i någon av dessa kablar/ledningar kan orsaka allvarliga personskador
eller dödsfall.
B. Placera enheten mot väggen och kontrollera att riktningspilen på väggplattan pekar uppåt mot taket.
C. Kontrollera att minst ett hål i varje grupp av hål inte är placerad över en regel.
Obs: Förankringsbultarna är avsedda att ge förankring bakom gipsplattorna, inte i regeln.
D. Markera på väggen i mitten av varje hål du valt.
