Instructions d’assemblage et d’installation
Étape 1 : Construire l’assemblage de la xation du support au sol

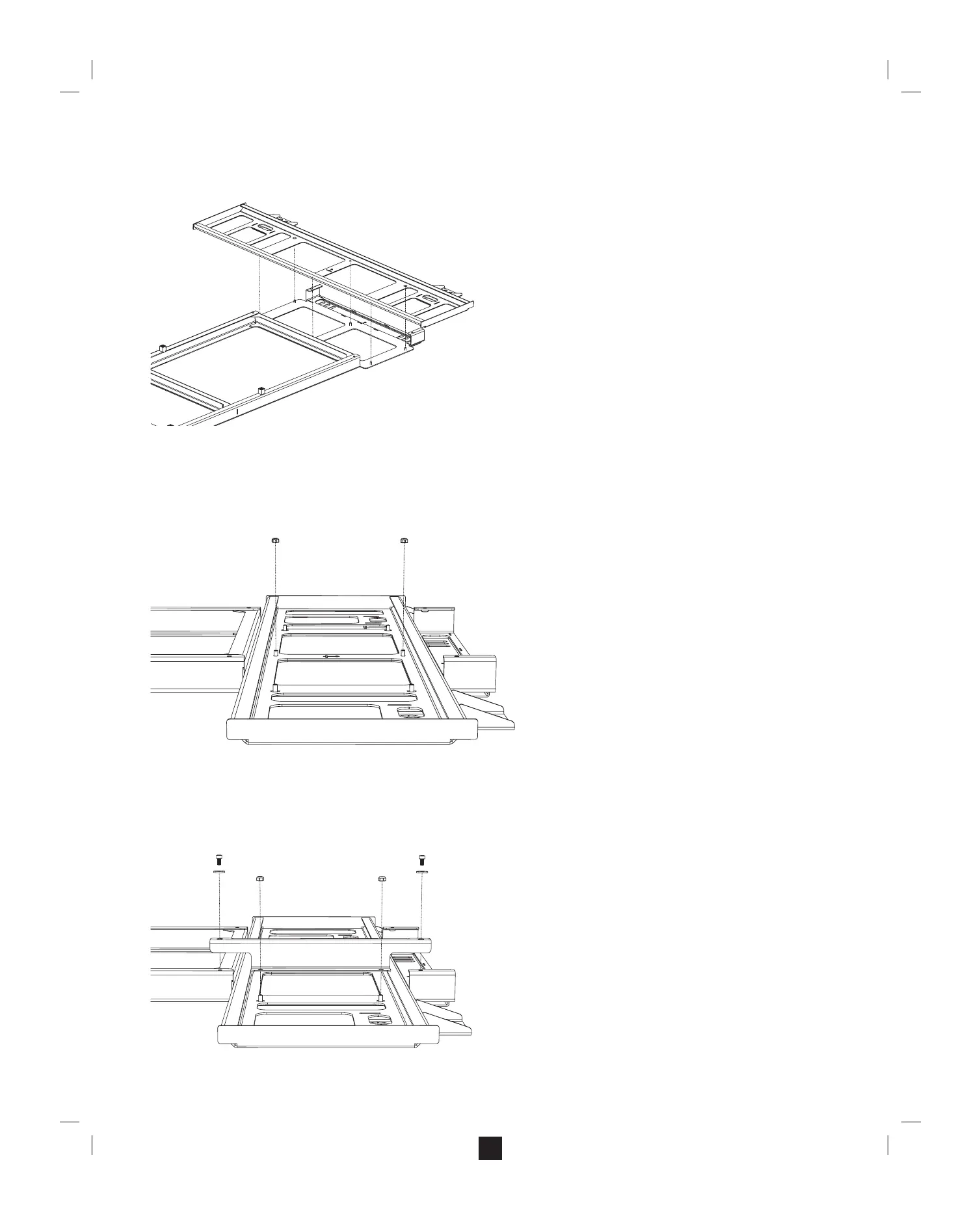

A. Déposez le support vertical sur une surface horizontale avec le côté plat vers le bas et les boulons d’alignement vers le haut.
B. Déposez la plaque murale sur le support vertical, avec les boulons d’alignement alignés vers le haut et ressortant de la plaque murale.
Remarque : Lorsque le support vertical et la plaque murale sont alignés correctement,
● Les boulons d’alignement du support vertical ressortiront de la plaque murale.
● Les èches d’orientation sur la plaque murale seront en direction du haut de l’assemblage.
C. Commencez à xer la plaque murale au support vertical en vissant les écrous M6 sur les deux boulons du centre.
Remarque : Laissez les écrous desserrés sufsamment pour permettre à la plaque murale de bouger librement. Vous les serrerez plus tard.
D. Fixez l’équerre droite sur l’assemblage.
a. En plaçant l’assemblage sur un plan horizontal, placez l’une des équerres de renfort sur les deux boulons de droite.
b. Vissez les vis M6 dans les trous supérieurs et inférieurs de l’équerre.
c. Vissez les écrous M6 sur les boulons d’alignement qui dépassent à travers la plaque murale.
Remarque : Laissez les écrous desserrés sufsamment pour permettre à la plaque murale de bouger librement. Vous les serrerez plus tard.
